Спиральные зажимы предназначены для анкерного крепления самонесущего оптического кабеля (ADSS), монтируемого на линиях городского электрохозяйства (уличного освещения, наземного электротранспорта), элементах зданий и сооружений при длине пролетов более 100 м. Крепеж состоит из протектора - для защиты оболочки кабеля от повреждения, силовой спирали и коуша.

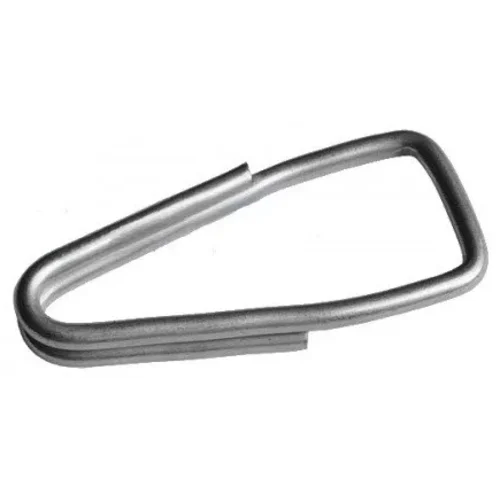

Проволочный карабин представляет собой металлическую основу из высокопрочной стальной проволоки диаметром 4мм. С помощью которой зажим крепится к опоре.Для защиты от коррозий проволока оцинкована.

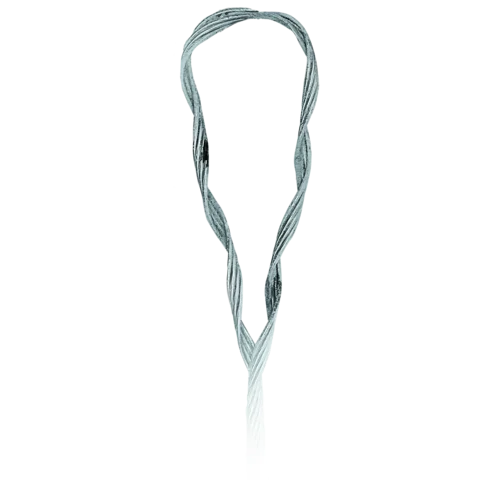

Зажим натяжной спиральный (НСО) представляет собой U-образную прядь из нескольких спиральных проволок, скрепленных между собой специальным раствором с внутренней стороны которых нанесен абразив. Зажим изготавливается в климатическом исполнении УХЛ, категории 1. Обеспечивает прочность заделки кабеля и не влияет на механические и оптические характеристики кабеля.
Расшифровка маркировки SNR-НСО-1,5-4,5/5,0К:
- SNR - производитель
- НСО - зажим натяжной спиральный;
- 1,5 - предназначен для кабелей с нагрузкой до 1,5 кН;
- 4,5/5,0 - минимальный/максимальный диаметр зажимаемого кабеля;
- К - наличие металлического карабина.
| Общие | |
|---|---|
| Вид арматуры | Спиральные |
| Максимально допустимая нагрузка, кН | 1,5 |
| Диаметр зажимаемого элемента, мм | от 4.5 до 5 |
| Температура эксплуатации, °C | от -60 до 40 |
| Длина зажима, мм | 250-350 |
| ВЕС, КГ | 0,2 |
