Функционал и сценарии применения Cisco ASR9000

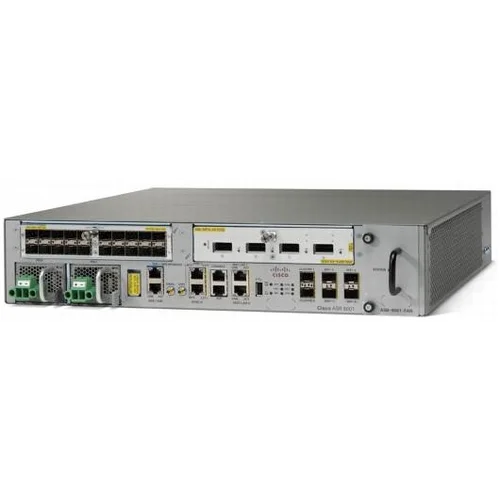

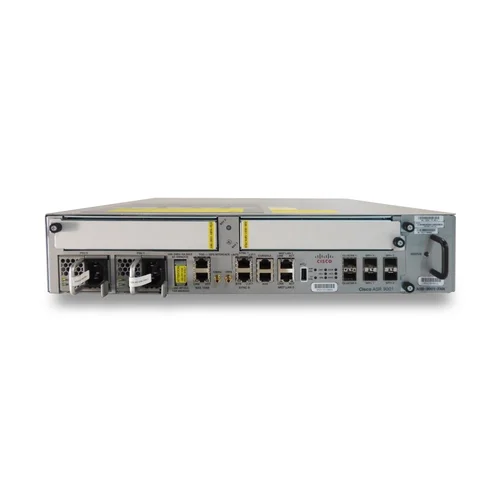

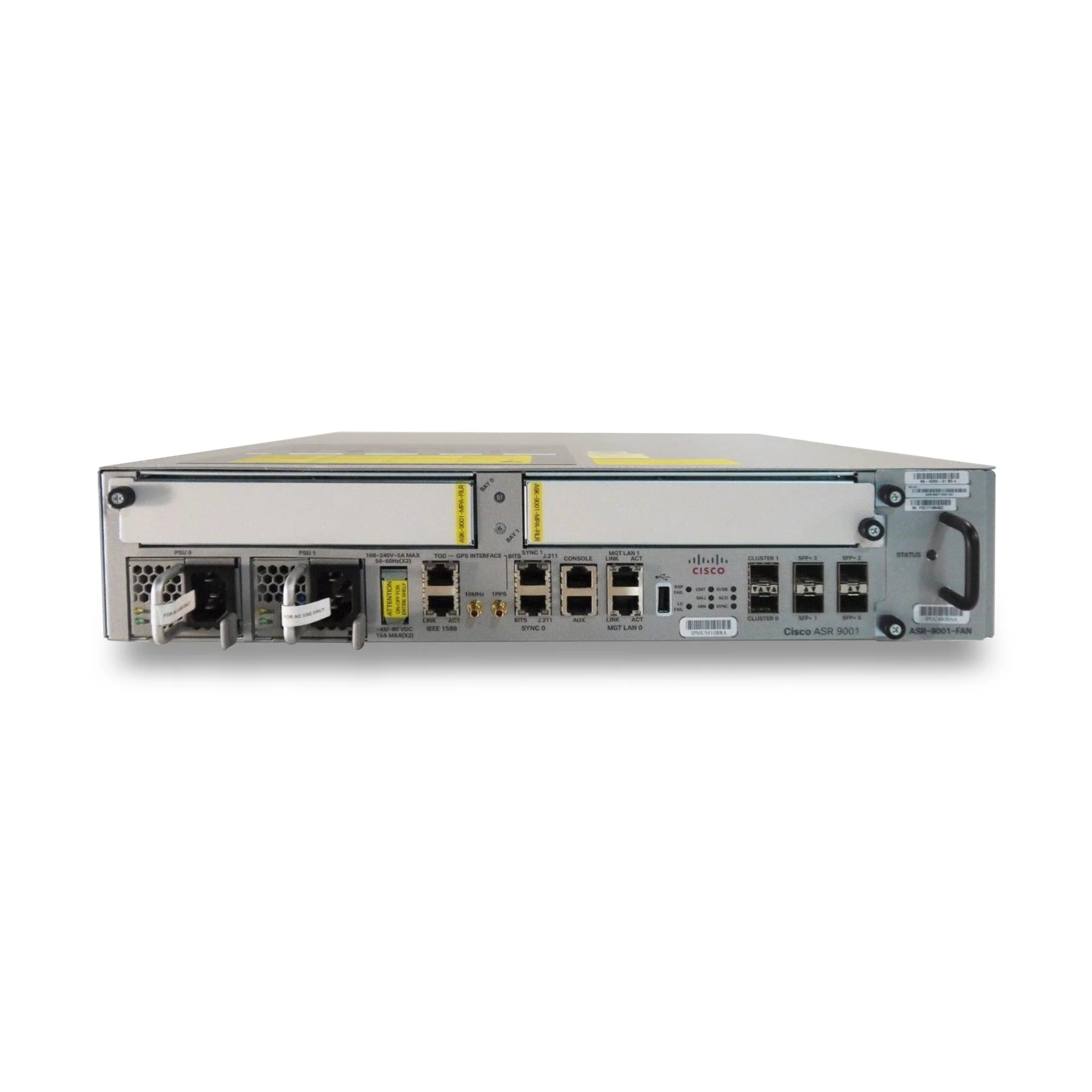

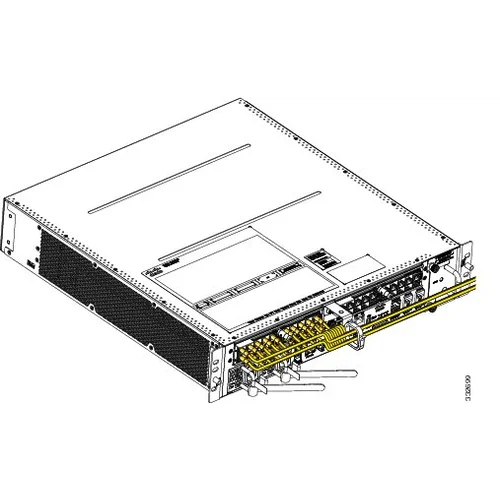

Маршрутизатор Cisco ASR9001 принадлежит к Cisco ASR9000 серии, он представляет собой компактный маршрутизатор для провайдеров которым требуется высокая ёмкость на границе сети.
Обладает преимуществами:
- ASICs - Typhoon,
- пропускная способность - 120Gbps,
- неблокируемая коммутационная матрица - 90Mpps,
- таблица маршрутизации (RIB) - 4M,
- конструктив - 2RU.

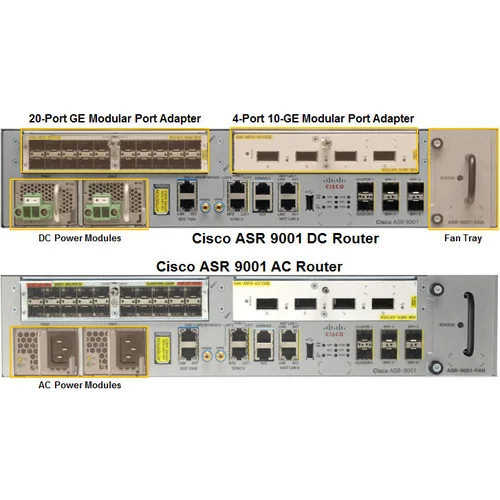

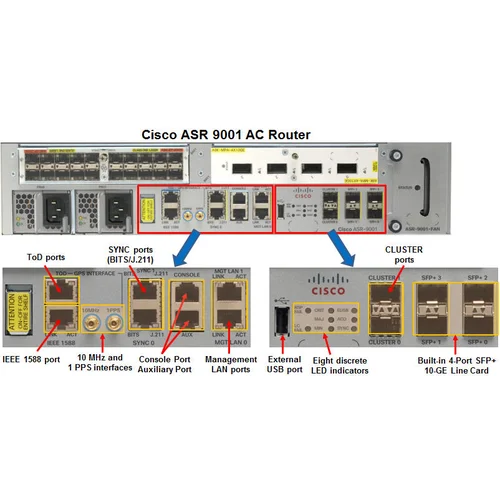

Базируясь на таком же софте как и старшие собраться по Cisco ASR 9000 Series, маршрутизатор Cisco ASR 9001 предоставляет функционал и сервисы доступные на платформах этой серии, позволяя стандартизировать сервисы более высокого уровня для сети в рамках устройств использующих ту же операционную систему - Cisco IOS XR. Cisco ASR-9001 имеет встроенный Route Switch Processor (RSP) и два модульных отсека, в которые устанавливаются модули Modular Port Adapters (MPA) с 1GE, 10GE, и 40GE интерфейсами. Основное шасси обладает четырьмя встроенными 10GE Enhanced Small Form-Factor Pluggable (SFP+) портами, GPS входом для stratum-1 синхронизации, Building Integrated Timing Supply (BITS) портами, а так же портами управления.
Маршрутизаторы Cisco ASR 9000 серии обладают непревзойдённой масштабируемостью, гибкостью сервисов и высокой доступностью в транспортных сетях Carrier Ethernet. Устройства, как мы уже знаем, работают под управлением Cisco IOS XR Software, инновационной самовосстанавливающейся, распределённой операционной системой разработанной для обеспечения беспрерывного доступа. Эта же ОС используется в маршрутизаторах Cisco CRS Carrier Routing System, ведущем на, данный момент, решении для провайдерского ядра. Cisco IOS XR позволяет организовать сквозное IP/MPLS решение под требования провайдера, снижая сложность внедрения и управления распределёнными системами, при условии что данные системы так же управляются Cisco IOS XR.
Cisco ASR 9000 Series Carrier Ethernet приложения включают в себя такие бизнес сервисы как Layer 2 and Layer 3 VPN (L2VPN and L3VPN), IPTV, Content Delivey Networks (CDNs), mobile backhaul transport networks, и broadband network gateway (BNG). Поддерживаюся функции включая Ethernet Services; L2VPN; IPv4, IPv6, и L3VPN; Layer 2 и Layer 3 multicast; IP over dense wavelength-division multiplexing (IPoDWDM), Synchronous Ethernet (SyncE), Ethernet operations, administration, and maintenance (EOAM) и MPLS OAM, Layer 2 и Layer 3 access control lists (ACLs), hierarchical quality of service (HQoS), MPLS Traffic Engineering Fast Reroute (MPLS TE-FRR), Multichassis Link Aggregation (MC-LAG), Integrated Routing and Bridging (IRB) и Cisco Nonstop Forwarding (NSF), а так же Nonstop Routing (NSR).
Встроенный RSP имеет 8GB оперативной памяти и способен загрузить несколько миллионов маршрутов, что делает Cisco ASR 9001 полезным в качестве выделенного route-reflector устройства.
Основные особенности ASR9001
| Функционал |
Польза |
|
Масштабируемая матрица |
Создана для поддержки 1/10/40 Gigabit скоростей в 2RU конструктиве |
|
Интегрированные порты |
Четыре 10 GE services-enabled SFP+ порта |
|
Встроенный RSP c 8GB RAM |
Управляется операционной системой carrier-класса Cisco IOS XR, ёмкость памяти позволяет выступать в качестве route-reflector устройства. |
|
Архитектура уровня распределённого форвардинга |
Allows MPA cards to support independent forwarding for enhanced performance and scale |
|
Порты расширения уровня управления |
Два 10G out-of-band Ethernet порта с поддержкой |
|
Аппаратная поддержка IEEE 1588 |
Возможность эффективной и надёжной синхронизации в пакетной сети |
|
Два независимых входасинхронизации: BITS и Synchronization Supply Unit (SSU) with DOCSIS® Timing Interface (DTI) |
Offers redundant, centralized network synchronization support |
|
GPS |
Опция для Stratum-1 синхронизации |
|
Встроенный USB memory (eUSB) порт |
Доступ к flash-накопителям для загрузки ПО и восстановления |
|
LED индикаторы передней панели |
Визуальное отображение статуса RSP (active или standby), системы питания, активности накопителя USB и жёсткого диска |
|
Порты управления |
Доступ к консоли ситемы |
|

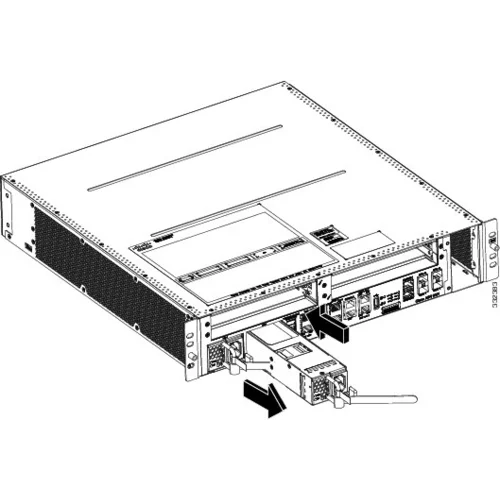

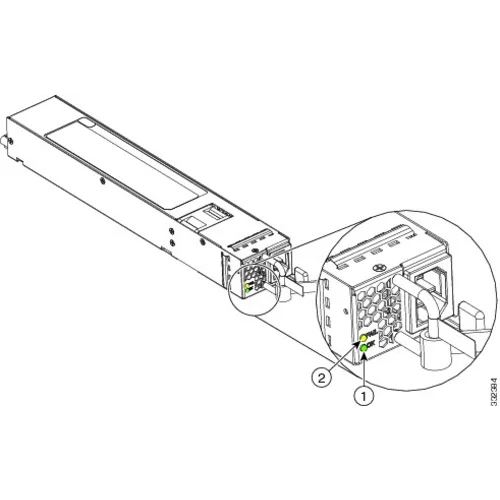

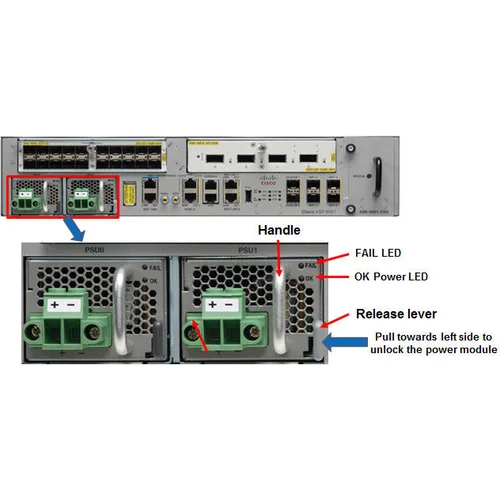

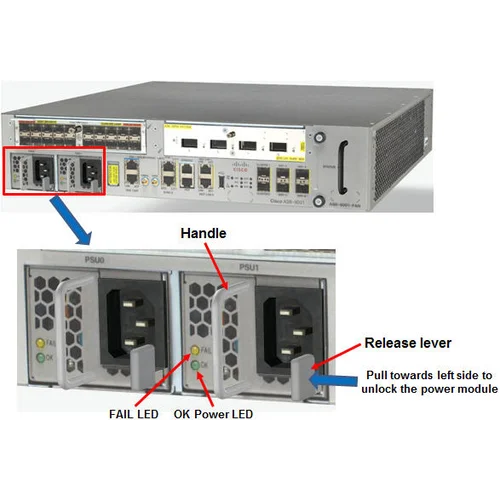

Блоки питания |
БП AC или DC с возможностью резервирования |
Спецификация устройства
Система создана для высокой производительности и высокой надёжности. Встроенный RSP обладает возможностью поддержки пропускной способности матрицы до 120Gbps.
Спецификация Cisco ASR 9001
| Шасси |
ASR 9001 |
|
Встроенные интерфейсы |
4 x 10 GE SFP+ |
|
Модульные интерфейсы |
20 x 1 GE, 2 x 10 GE, 4 x 10 GE, 1 x 40 GE |
|
Отказоустойчивость |
Дополнительный БП |
|
Партномеры БП |
• A9K-750W-AC |
|

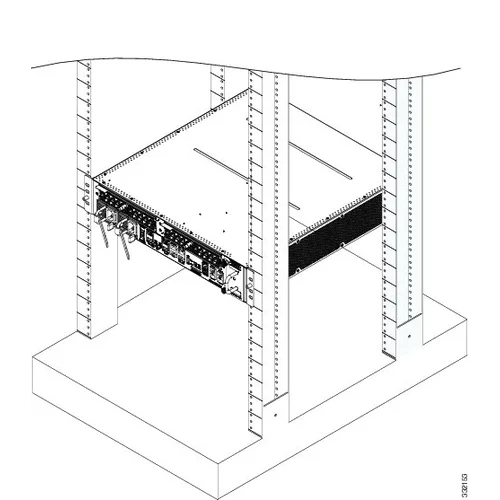

Физические размеры |
• Высота: 88.2 mm |
|
Питание |
• Мировое AC (90-265V; 50-60 Hz) |
|
Потребляемая мощность |
375W типичная, 425W максимальная |
|
Условия эксплуатации |
|
|
Номинальная температура |
41 - 104ºF (5 - 40ºC) |
|
Кратковременный запуск возможен при температуре |
23 - 131ºF (-5 - 55ºC) |
|
Номинальная относительная влажность |
10 - 85% |
|
Кратковременный запуск возможен при |
5 - 90% |
| Температура хранения | -40 - 158ºF (-40 - 70ºC) |
| Относительная влажность хранения | 5 - 95% Прим: Не превышая 0.024kg влажного или сухого воздуха |
| Мин. Уровень моря | -1800m |

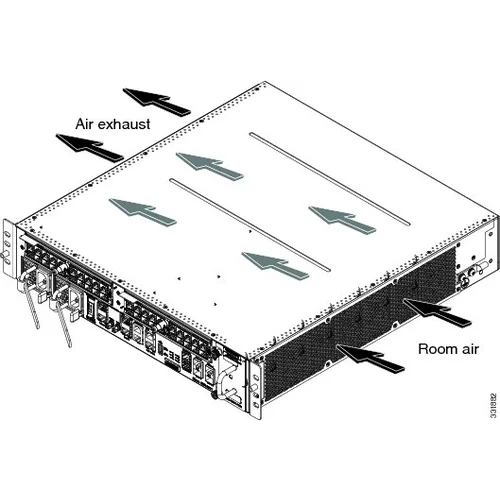

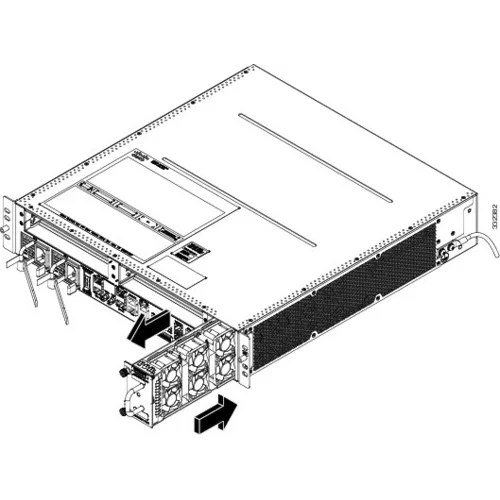

| Вентиляционная струя | От боковой стенки до боковой стенки |
| Соответствие стандартам | |
| Network Equipment Building Standards (NEBS) | Cisco ASR 9001 is designed to meet: • SR-3580: NEBS Criteria Levels (Level 3) • GR-1089-CORE: NEBS EMC and Safety • GR-63-CORE: NEBS Physical Protection • VZ.TPR.9205: Verizon TEEER |
| ETSI standards | Cisco ASR 9001 is designed to meet (qualification in progress): • EN300 386: Telecommunications Network Equipment (EMC) • ETSI 300 019 Storage Class 1.1 • ETSI 300 019 Transportation Class 2.3 • ETSI 300 019 Stationary Use Class 3.1 • EN55022: Information Technology Equipment (Emissions) • EN55024: Information Technology Equipment (Immunity) • EN50082-1/EN-61000-6-1: Generic Immunity Standard |
| Устойчивость | Cisco ASR 9001 is designed to meet: • IEC/EN-61000-4-2: Electrostatic Discharge Immunity (8kV Contact, 15kV Air) • IEC/EN-61000-4-3: Radiated Immunity (10V/m) • IEC/EN-61000-4-4: Electrical Fast Transient Immunity (2kV Power, 1kV Signal) • IEC/EN-61000-4-5: Surge AC Port (4kV CM, 2kV DM) • IEC/EN-61000-4-5: Signal Ports (1kV) • IEC/EN-61000-4-5: Surge DC Port (1kV) • IEC/EN-61000-4-6: Immunity to Conducted Disturbances (10Vrms) • IEC/EN-61000-4-8: Power Frequency Magnetic Field Immunity (30A/m) • IEC/EN-61000-4-11: Voltage DIPS, Short Interruptions, and Voltage Variations • EN 50121-4: Railway EMC |
| Безопасность | Cisco ASR 9001 is designed to meet: • UL/CSA/IEC/EN 60950-1 • IEC/EN 60825 Laser Safety • ACA TS001 • AS/NZS 60950 • FDA: Code of Federal Regulations Laser Safety |
Информация для заказа
Описание |
Поддерживаемая версия ПО |
Партномер |
|
Маршрутизатор ASR 9001 4 x 10 GE |
Cisco IOS XR Software Release 4.2.1 или более поздний |
ASR-9001 |
|
Блок питания AC |
Cisco IOS XR Software Release 4.2.1 или более поздний |
A9K-750W-AC |
|
Блок питания DC |
Cisco IOS XR Software Release 4.2.1 или более поздний |
A9K-750W-DC |
|

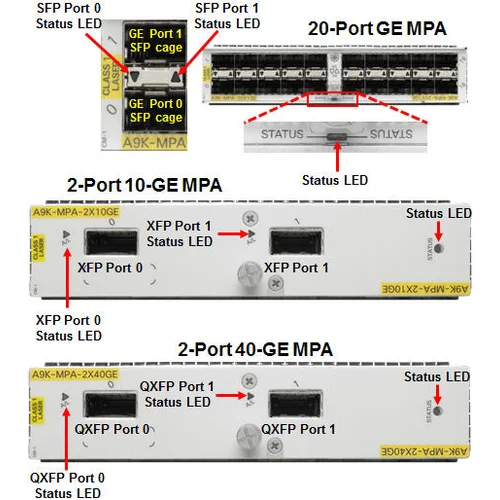

Модуль с интерфейсами 20x 1 GE |
Cisco IOS XR Software Release 4.2.1 или более поздний |
A9K-MPA-20x1GE |
|
Модуль с интерфейсами 2x 10 GE |
Cisco IOS XR Software Release 4.2.1 или более поздний |
A9K-MPA-2x10GE |
|

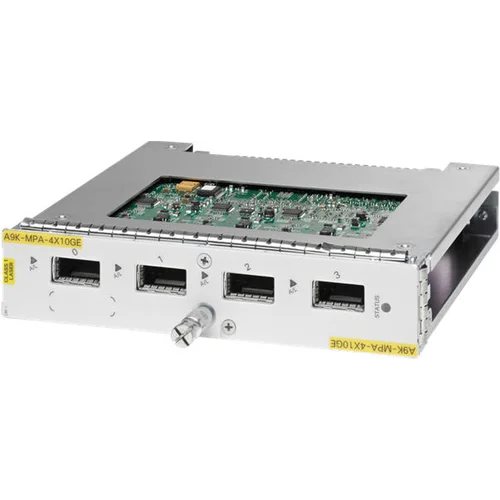

Модуль с интерфейсами 4x 10 GE |
Cisco IOS XR Software Release 4.2.1 или более поздний |
A9K-MPA-4x10GE |
|
Модуль с интерфейсом 1 x 40 GE |
Cisco IOS XR Software Release 4.2.3 или более поздний |
A9K-MPA-1x40GE |
| Общие | |
|---|---|
| Размер таблицы маршрутизации IPv4 | 4000000 |
| Модульные блоки питания маршрутизатора | Да |
| Тип устройства | Маршрутизатор |
| Поддерживаемый тип интерфейсов маршрутизатора | Интерфейсы 10GBase-X SFP+ Интерфейсы 40GBase-X QSFP+ |
| Производительность маршрутизатора Gbps | 120 |
| Линейка Cisco | ASR 9000 |
