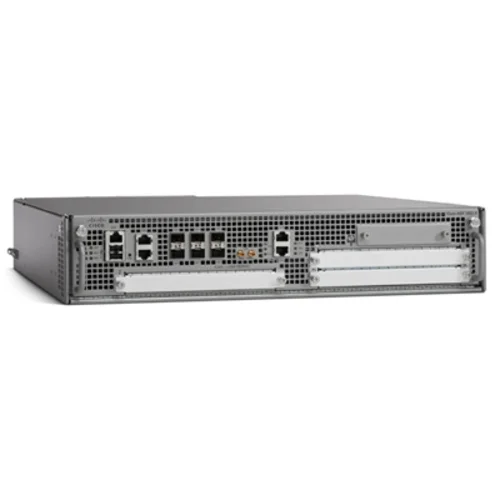

Характеристики ASR1002-X
- Размер 2RU

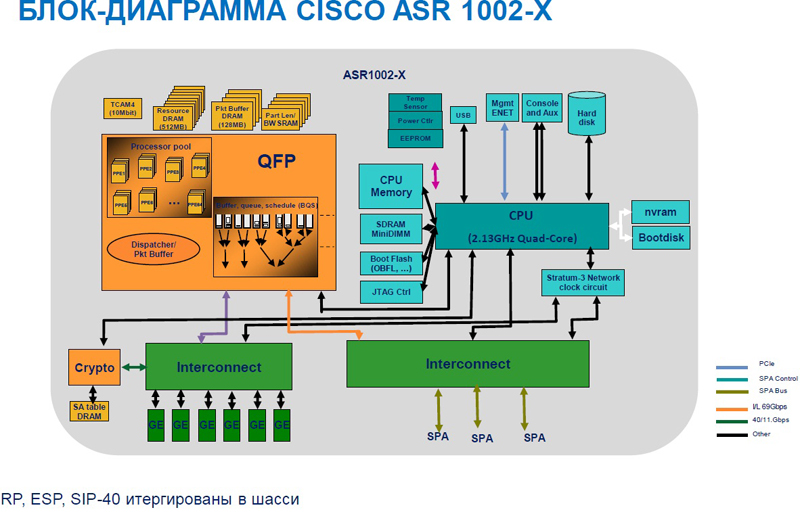

- Встроенные RP, ESP и SIP
- Два блока питания AC или DC
- Полоса пропускания: до 36Гбит/с
- Производительность: до 30 Млн. пак. в сек
- Оперативная память: 4GB (расширяемая до 16GB)
- до 29 000 абонентских сессий
- до 3 000 000 маршрутов IPv4 или IPv6
- до 2 000 000 NAT-сессий
- Полоса шифрования: 4Гбит/с
- Процессор RP, DRAM: Quad-core @2.13GHzprocessor, 4GB-16GB

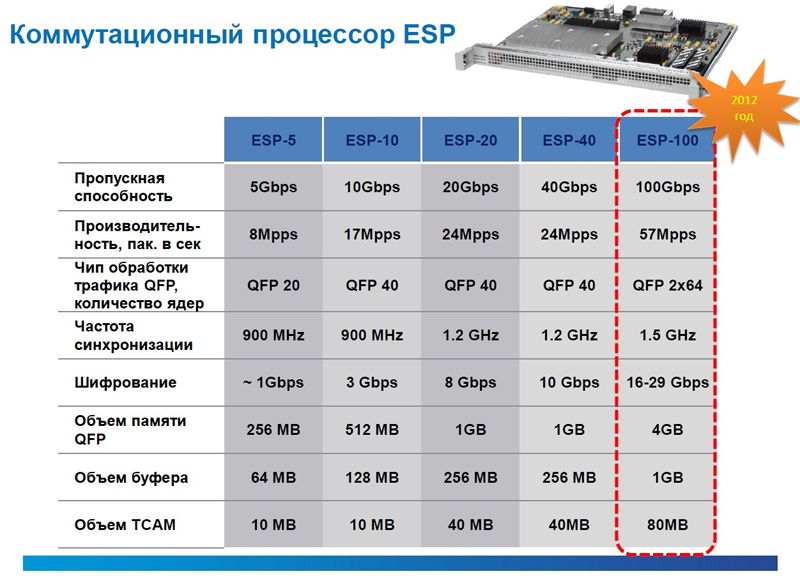

- Коммутационный процессор: Встроенный ESP с производительностью от 5Гбит/с до 36Гбит/с в зависимости от лицензии
Интерфейсы: Ввода-вывода
- 3 слота SPA + 6 встроенныхGE (SFP, поддерживаютSyncE)
- Порты Console / Management Ethernet / Aux
- Порт USB для внешнего USB storage
- Optional HDD(160GB)
- Производительность FireWall/ NAT: 36Гбит/с, 2 Млн трансляций
- Network Timing: Stratum 3/G.813Clocking, BITS timing, GPS, SyncE, 1588
Маршрутизаторы Cisco ASR 1000 предназначены для агрегации управляемых сервисов и сервисов "any play". Провайдерам они обеспечивают возможность гибче, эффективнее и с меньшими затратами предоставлять комплексные клиентские и бизнес-сервисы. Предприятиям безопасные, надежные и высокопроизводительные периферийные решения для глобальных корпоративных сетей, конвергирующие информационные, коммуникационные и коммерческие сервисы, а также функции совместной работы.
Модульная архитектура позволяет подобрать конфигурацию оборудования с соответствии с вашими возможностями и потребностями, а мгновенное подключение новых сервисов и быстрая масштабируемость - найти новые источники доходов за счет предоставление новых управляемых и бизнес-сервисов.
Основные особенности:
- Ускорение предоставления сервисов за счет параллельной обработки запросов.
- Функции широкополосной агрегации, расширенной маршрутизации в корпоративных сетях и периферийной маршрутизация в провайдерских сетях.
- Облегчение сетевой конвергенции и внедрение инноваций в области WAN-агрегации, CPE-сервисов и периферийной маршрутизации в провайдерских сетях.
- Снижение операционных расходов и капиталовложения за счет быстрого развертывания новых управляемых и хостовых сервисов на базе унифицированных архитектур и операционных сред.
- Высокая отказоустойчивость благодаря поддержке удобной и экономичной функции обновления ПО без отключения сервисов (ISSU).
- Первый в отрасли полностью интегрированный программируемый модуль управления с самыми широкими на сегодня возможностями масштабирования, операционной эффективности, гибкости и скорости обслуживания

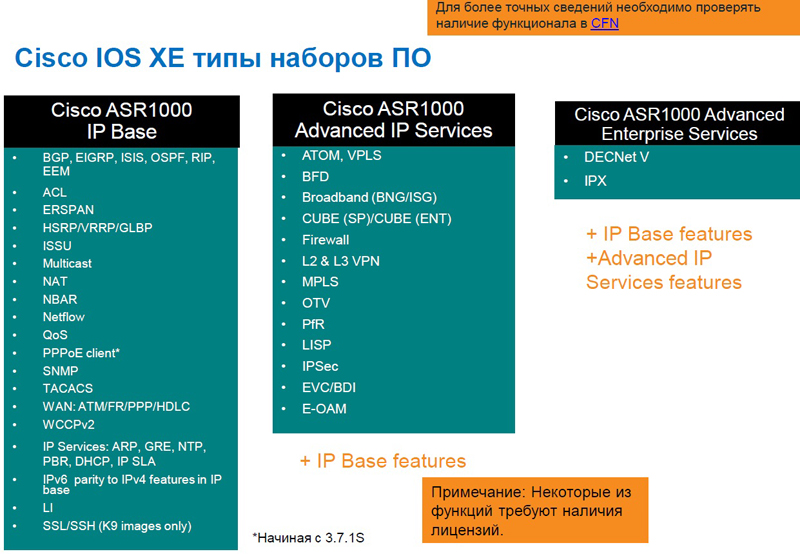

Маршрутизаторы используют новое ПО Cisco IOS XE (устанавливается на Cisco ASR 1000 в качестве модульной ОС). Это ПО разработано на базе Cisco IOS 12.2SR и обеспечивает высокую надежность, скорость и возможность модульной компоновки. Высочайшая гибкость и производительность встроенного процессора Cisco ASR 1000 обеспечивает безопасность сети, оптимизацию сетевого трафика, поддержку Cisco IOS Firewall и другие дополнительные функции Cisco IOS XE без необходимости подключения дополнительного оборудования.
Cisco ASR 1000 позволяют провайдерам консолидировать различные устройства и предоставлять пользователям несколько мгновенно подключаемых управляемых сервисов. Для этого нет необходимости подключать специальные устройства и модули, что позволяет снизить операционные расходы за счет снижения затрат на обслуживание. Провайдеры управляемых услуг могут задавать приоритетность трафика сервисных устройств, связанного с выполнением отдельных приложений, и повысить приоритетность трафика, требующего непрерывного и стабильного подключения - например, IP-телефонии или видео.

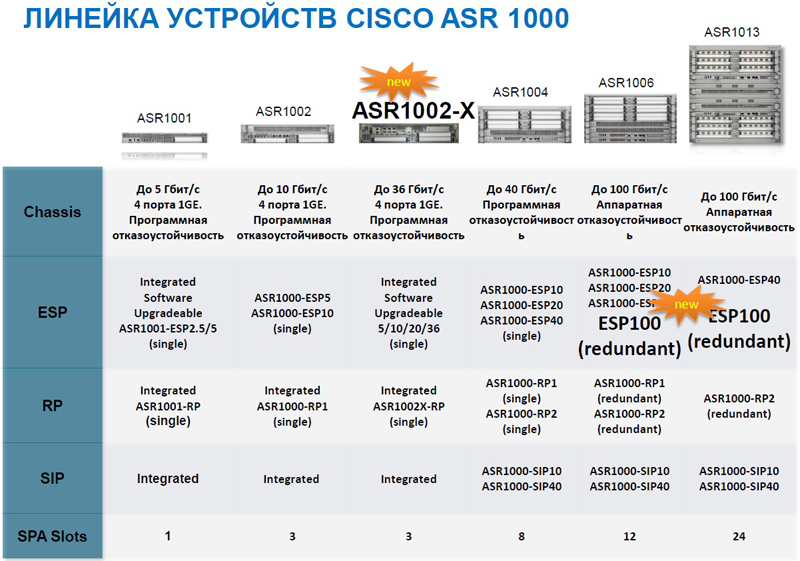

В серию входит шесть моделей: Cisco ASR1001, ASR1002, ASR1002-X, ASR1004, ASR1006 и ASR1013 имеющие производительность до100Гбит/с. Все они используют инновационный процессор Cisco QuantumFlow, который обеспечивает не только высокую производительность, но и поддержку таких сервисов, как шифрование и файрволл, QoS, NBAR, инспектирование пакетов на основе ПО, широкополосное подключение, контроль пограничных сессий и т. д.
Таблица 1. Сравнение моделей серии Cisco ASR 1000
Модель |
Cisco ASR1002 |
Cisco ASR1002-X |
Cisco ASR1004 |
Cisco ASR1006 |
Cisco ASR1013 |
Кол-во слотов под SPA адаптер |
3 |
3 |
8 |
12 |
24 |
Кол-во слотов под ESP |
1 |
0 |
1 |
2 |
2 |
Кол-во слотов под модуль процессора |
Интегрированный |
Интегрированный |
1 слот |
2 слота |
2 |
Кол-во поддерживаемых SIP |
Интегрированный |
Интегрированный |
2 |
3 |
6 |
Резервирование |
программное |
программное |
программное |
Аппаратное |
Аппаратное |
Включено портов GE |
4 SFP |
6 SFP |
0 |
0 |
0 |
Таблица 2. Применение Cisco ASR 1000 в корпоративных сетях
Выполняемые функции |
Преимущества |
Реализация |
Приоритезация трафика |
- применение MQC политик на VLAN и туннелях |
- ведение гибкой иерархии |
Многозадачность, масштабируемость, централизованная безопасность |
- снижение CapEx и OpEx при миграции и объединении нескольких Cisco ASR 1000 |
- высокая масштабируемость (поддержка тысячи удаленных офисов) |
Высокопроизводительный брандмауэр |
- брандмауэр встроен в Cisco Packet Processor, без использования доп. модулей |
- производительность брандмауэра до 10Гбит/с |
Управление CPE |
- поддержка соглашений об уровне сервиса (SLA) |
- поддержка избыточности IOS без использования доп. модулей |
Таблица 3. Применение Cisco ASR 1000 провайдерами услуг
Выполняемые функции |
Преимущества |
Реализация |
Широкополосный концентратор доступа (LAC) или сетевой сервер (LNS) по протоколу L2TP |
- идеален для массового обслуживания triple-play (данные, голос, видео) |
- высокая масштабируемость, до 32000 пользователей и до 16000 туннелей |
Высокопроизводительный L3VPN |
- объединенный набор сервисов в одном процессорном модуле: шифрование, FPM, NBAR, SBC и тд. |
- высокая производительность обработки многоадресного трафика |
Высокопроизводительная пограничная маршрутизация |
- высокая масштабируемость |
- расширение до 1 млн IPv4 маршрутов или до 250000 IPv6 |
Пограничный контроллер сессий (SBC) |
- простое управление границей сети |
- SBC способствует в повышении безопасности, QoS, IPv4 и IPv6 |
Описание на сайте производителя
Производитель: Cisco
Характеристики | |
---|---|
Размер таблицы маршрутизации IPv4 | 3000000 |
Модульные блоки питания маршрутизатора | Да |
Тип устройства | Маршрутизатор |
Поддерживаемый тип интерфейсов маршрутизатора | Интерфейсы 10GBase-X XFP Интерфейс 1000 Base-X SFP |
Производительность маршрутизатора Gbps | 36 |
Линейка Cisco | ASR 1000 |
