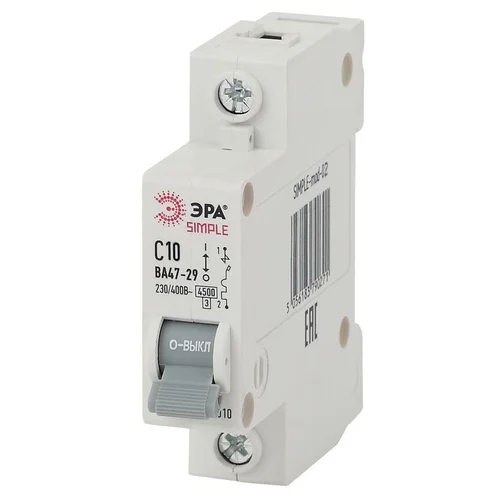

Автоматический выключатель - контактный коммутационный аппарат, способный включать токи, проводить их и отключать при нормальных условиях в цепи, а также включать, проводить в течение нормированного (заданного) времени и автоматически отключать токи при нормированных ненормальных условиях в цепи, таких, как токи короткого замыкания. Автоматические выключатели бывают одно-, двух-, трёх- или четырёхполюсными и имеют следующие конструктивные узлы: главную контактную систему, дугогасительную систему, привод расцепляющего устройства, расцепители. Автоматические выключатели ВА47-29 предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку: электроприборы, освещение выключатели с характеристикой В; двигатели с небольшими пусковыми токами (компрессор, вентилятор) выключатели с характеристикой C; двигатели с большими пусковыми токами (подъемные механизмы, насосы) выключатели с характеристикой D.
Характеристики | |
---|---|
Вид товара | Выключатель автоматический модульный |
Высота,м | 0.018 |
Гарантийный срок | 5 лет |
Глубина монтажа, установки ,мм | 71.5 |
Для скрытого монтажа | Да |
Количество защищенных полюсов | 1 |
Номин. отключающая способность при коротком замыкании Icu IEC 60898 при 230 | 4500 |
Номин. отключающая способность при коротком замыкании Icu IEC 60898 при 400 | 2600 |
Номин. отключающая способность при коротком замыкании Icu IEC 60947-2 при 2 | 4500 |
Номин. отключающая способность при коротком замыкании Icu IEC 60947-2 при 4 | 2600 |
Номинальная отключающая способность в соответствии с EN 60898 ,кА | 4500 |
Номинальное импульсное напряжение ,кВ | 660 |
Номинальное напряжение (В) | 230 |
Номинальное напряжение изоляции Ui ,В | 660 |
Номинальный ток, А. | 10 |
Общее количество полюсов | 1 |
Рабочая температура окружающей среды ,град.C | -40...50 |
Род тока | Переменный ток (AC) |
С коммутируемым нейтральным проводником | Нет |
Сечение многопроволочного гибкого проводника ,кв.мм | 1...25 |
Сечение однопроволочного проводника ,кв.мм | 1...25 |
Степень загрязнения (число) | 2 |
Степень защиты IP | IP20 |
Характеристика срабатывания | C |
Частота (Гц) | 50 |
Ширина в числах модульных расстояний | 1 |
Ширина,м | 0.075 |
