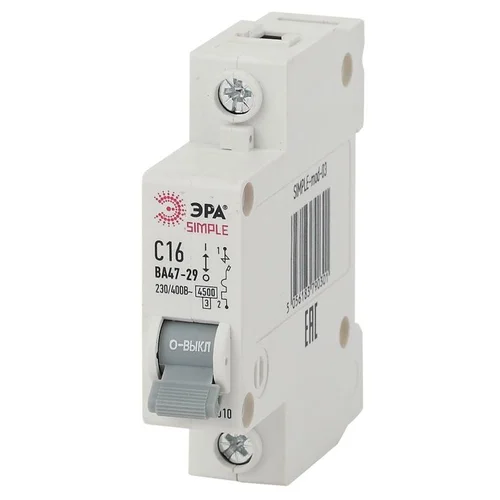

Автоматический выключатель - контактный коммутационный аппарат, способный включать токи, проводить их и отключать при нормальных условиях в цепи, а также включать, проводить в течение нормированного (заданного) времени и автоматически отключать токи при нормированных ненормальных условиях в цепи, таких, как токи короткого замыкания. Автоматические выключатели бывают одно-, двух-, трёх- или четырёхполюсными и имеют следующие конструктивные узлы: главную контактную систему, дугогасительную систему, привод расцепляющего устройства, расцепители. Автоматические выключатели ВА47-29 предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку: электроприборы, освещение выключатели с характеристикой В; двигатели с небольшими пусковыми токами (компрессор, вентилятор) выключатели с характеристикой C; двигатели с большими пусковыми токами (подъемные механизмы, насосы) выключатели с характеристикой D.
| Характеристики | |
|---|---|
| Вид товара | Выключатель автоматический модульный |
| Высота,м | 0.018 |
| Гарантийный срок | 5 лет |
| Глубина монтажа, установки ,мм | 71.5 |
| Для скрытого монтажа | Да |
| Количество защищенных полюсов | 1 |
| Номин. отключающая способность при коротком замыкании Icu IEC 60898 при 230 | 4500 |
| Номин. отключающая способность при коротком замыкании Icu IEC 60898 при 400 | 2600 |
| Номин. отключающая способность при коротком замыкании Icu IEC 60947-2 при 2 | 4500 |
| Номин. отключающая способность при коротком замыкании Icu IEC 60947-2 при 4 | 2600 |
| Номинальная отключающая способность в соответствии с EN 60898 ,кА | 4500 |
| Номинальное импульсное напряжение ,кВ | 660 |
| Номинальное напряжение (В) | 230 |
| Номинальное напряжение изоляции Ui ,В | 660 |
| Номинальный ток, А. | 16 |
| Общее количество полюсов | 1 |
| Рабочая температура окружающей среды ,град.C | -40...50 |
| Род тока | Переменный ток (AC) |
| С коммутируемым нейтральным проводником | Нет |
| Сечение многопроволочного гибкого проводника ,кв.мм | 1...25 |
| Сечение однопроволочного проводника ,кв.мм | 1...25 |
| Степень загрязнения (число) | 2 |
| Степень защиты IP | IP20 |
| Характеристика срабатывания | C |
| Частота (Гц) | 50 |
| Ширина в числах модульных расстояний | 1 |
| Ширина,м | 0.075 |
