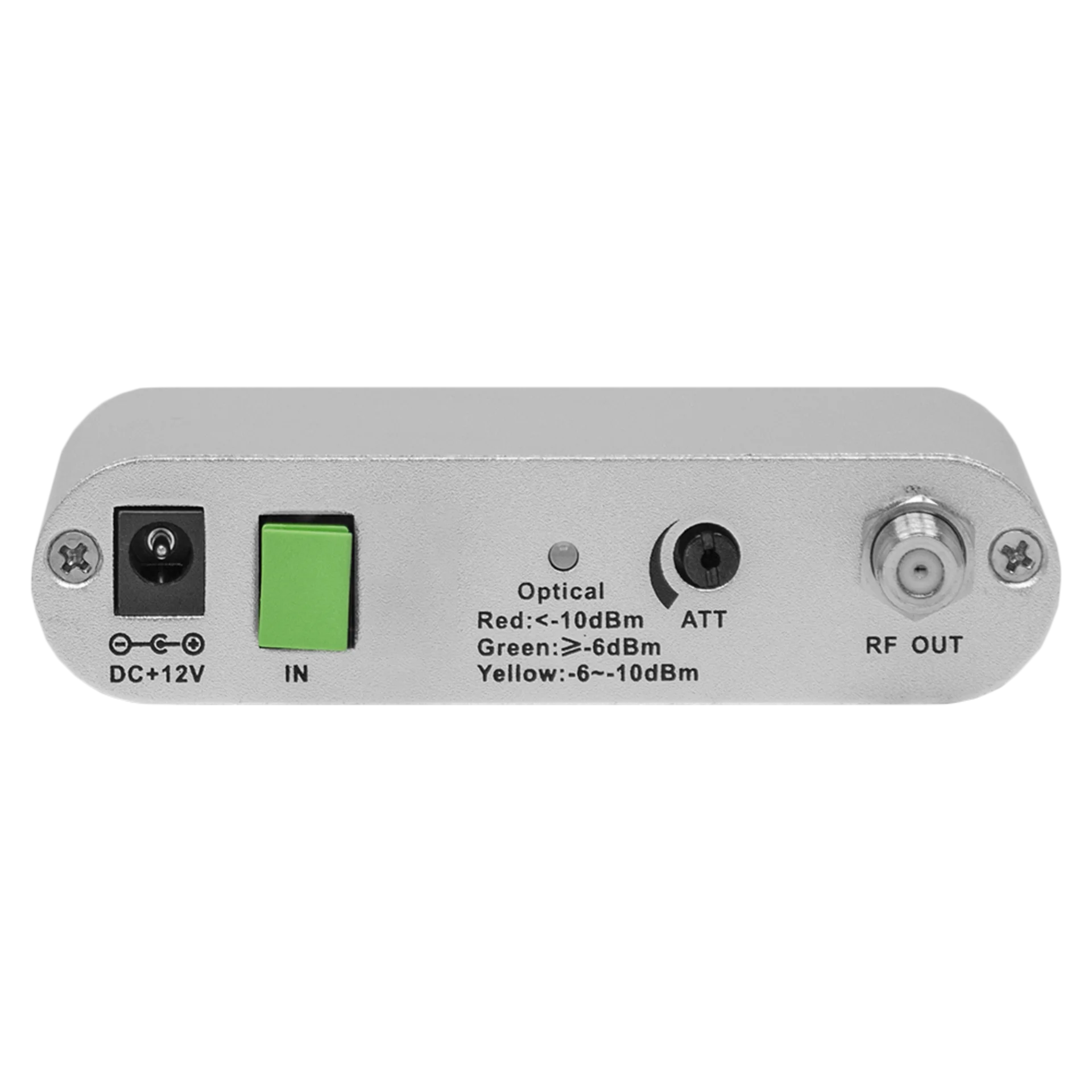

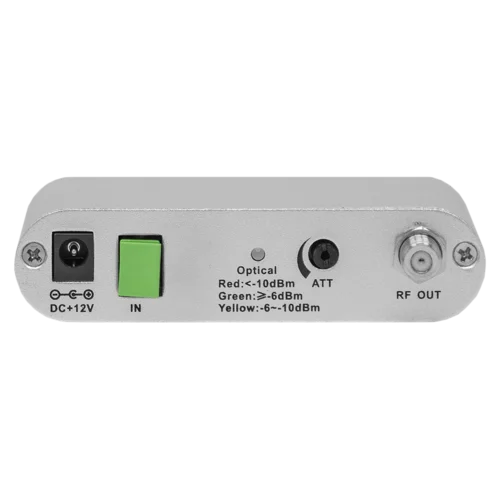

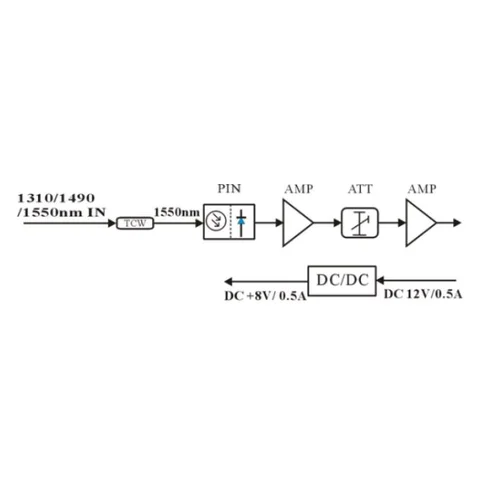

Оптический приемник Vermax-LTP-078-6-IS предназначен для оптических участков PON сетей с глубоким проникновением оптики в квартиру/дом (FTTH). В модификации -ISp он может осуществлять вывод оптических сигналов с длиной волы 1310нм и 1490нм на PON порт для последующего подключения абонентского ONU оборудования и преобразование оптического сигнала с длиной волны 1550нм в радиочастотный (RF) широкополосный сигнал 45-1000МГц, а также последующее усиление сигнала для его распределения по сети небольшой протяженности. Приемник позволяет работать с очень низкими уровнями оптической мощности (до -10дБм), типовыми для архитектуры FTTH, гарантируя снижение расходов, связанных с оптическим бюджетом по станционной стороне.
Модификации изделия:
Vermax-LTP-078-6-IS: рабочая длина волны составляет 1100 ~ 1620 нм.
Vermax-LTP-078-6-ISw: встроенный фильтр оптических сигналов, рабочая длина волны радиочастотного излучения - 1550 нм.
Vermax-LTP-078-6-ISp: встроенный CWDM, рабочая длина волны составляет 1550 нм. Длины волн 1310/1490 нм выводятся на отдельный SC/UPC порт для подключения к EPON, GPON и ONU.
Особенности:
• Радиочастотный диапазон до 1 ГГц.
• встроенный фильтр оптических сигналов (опция для моделей -ISp)
• Вывод оптических сигналов с длинами волн 1310 нм и 1490 нм на отдельный PON порт (опция для моделей -ISw)
• Возможность работы с низкими уровнями оптической мощности до -10дБм. (Сохраняет допустимые параметры сигнала при уровне на входе до -15дБ включительно.)
• Плавная регулировка выходного уровня с помощью аттенюатора.

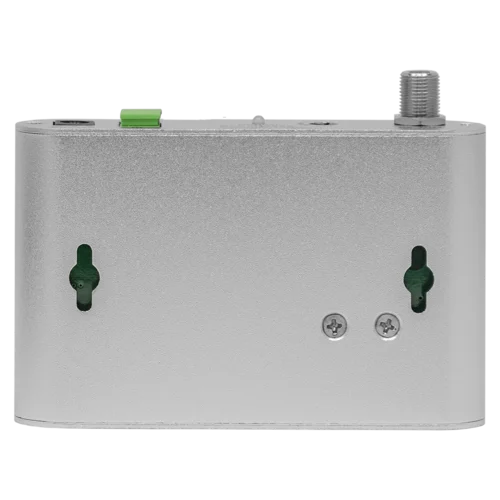

• Компактные размеры, алюминиевый корпус. Потребляемая мощность не превышает 3 Вт.
- Расшифровка артикула
- Например для Vermax-LTP-088-7-IS
- Vermax - марка
- LTP - семейство приёмников
088-7 - максимальный выход 88дБмкВ при минимальном доступном сигнале на оптическом входе -7дБм
IS - вариант исполнения, в данном случае внутреннее, с одним оптическим входом.
Доступные варианты исполнения
I - indoor - внутреннее
O - outdoor - внешнее защищённое
S - single - Один оптический вход
D - dual - два оптических входа
N - NSM - наличие IP интерфейса, мониторинг и управление по SNMP
p - PON - приёмник имеет встроенный фильтр 1310/1490 - w - WDM - приёмник имет отдельный порт SC/UPC для длин волн 1310/1490
b - Большой корпус, как отличительная особенность популярного приёмника SNR-OR-114-09
| Оптические характеристики | |
|---|---|
| Оптическая длина волны, нм | 1100 ~ 1600 или 1530 ~ 1620 |
| Тип оптического разъема | SC/APC SC/UPC (опция) |
| Кол-во оптических входов | 1 |
| Рабочая входная оптическая мощность, дБм | -6 |
| WDM фильтр | Нет |
| Входные потери на отражение дБ | ≥ 14 |
| Тип оптического волокна | Одномодовое |
| Характеристики ВЧ тракта | |
| Выходная мощность RF порта | 78 |
| Кол-во RF выходов | 1 |
| Частота ВЧ выхода, МГц | 45 - 1003 |
| Неравномерность АЧХ, дБ | ±0.75 |
| Выходное сопротивление,Ом | 75 |
| Общие характеристики | |
| Управление и мониторинг | Нет |
| Рабочая температура, °С | -20...+55 |
| Габариты, мм | 109*80*26 |
| Потребляемая мощность, Вт | 3 |
| Параметры качества при 114 dBμV，EQ=9dB，Pin=-1dBm，58ch Analog+22chDigital | |
| C/N, дБ | ≥ 46 |
