Приёмник оптический для сетей КТВ Vermax-LTP-114-9-OD

Нет отзывов
Нет вопросов
Vermax
Артикул:Vermax-LTP-114-9-OD
Код товара: 14940
Vermax
Ваша цена (за шт): 9 192 ₽
Параметры заказа:
Описание

Данный оптический приемник возможно укомплектовать SNMP транспондером для удаленного мониторинга

Артикул для добавления: XX032N0070 или Vermax-LTP-NSM

Оптические приемник Vermax Television серии LightPro предназначены для работы в сетях FTTB (волокно в дом). Он осуществляет преобразование оптического амплитудно модулированного сигнала в радиочастотный (RF) широкополосный сигнал TV диапазона и последующее усиление сигнала для его распределения по коаксиальной сети.
Приемники Vermax Television cерии LightPro снабжены АРУ (автоматическая регулировка усиления). Наличие АРУ весьма важно в сетях кабельного телевидения с меняющейся нагрузкой или в условиях плохой стабильности параметров магистрали. Для управления параметрами оптического приемника используются модули IP мониторинга (опция), работающие по протоколу SNMP при помощи прикладного ПО Vermax Network Management System. (Vermax NMS). LightPro являются одними из самых надежных и недорогих решений для строительства сетей кабельного телевидения.

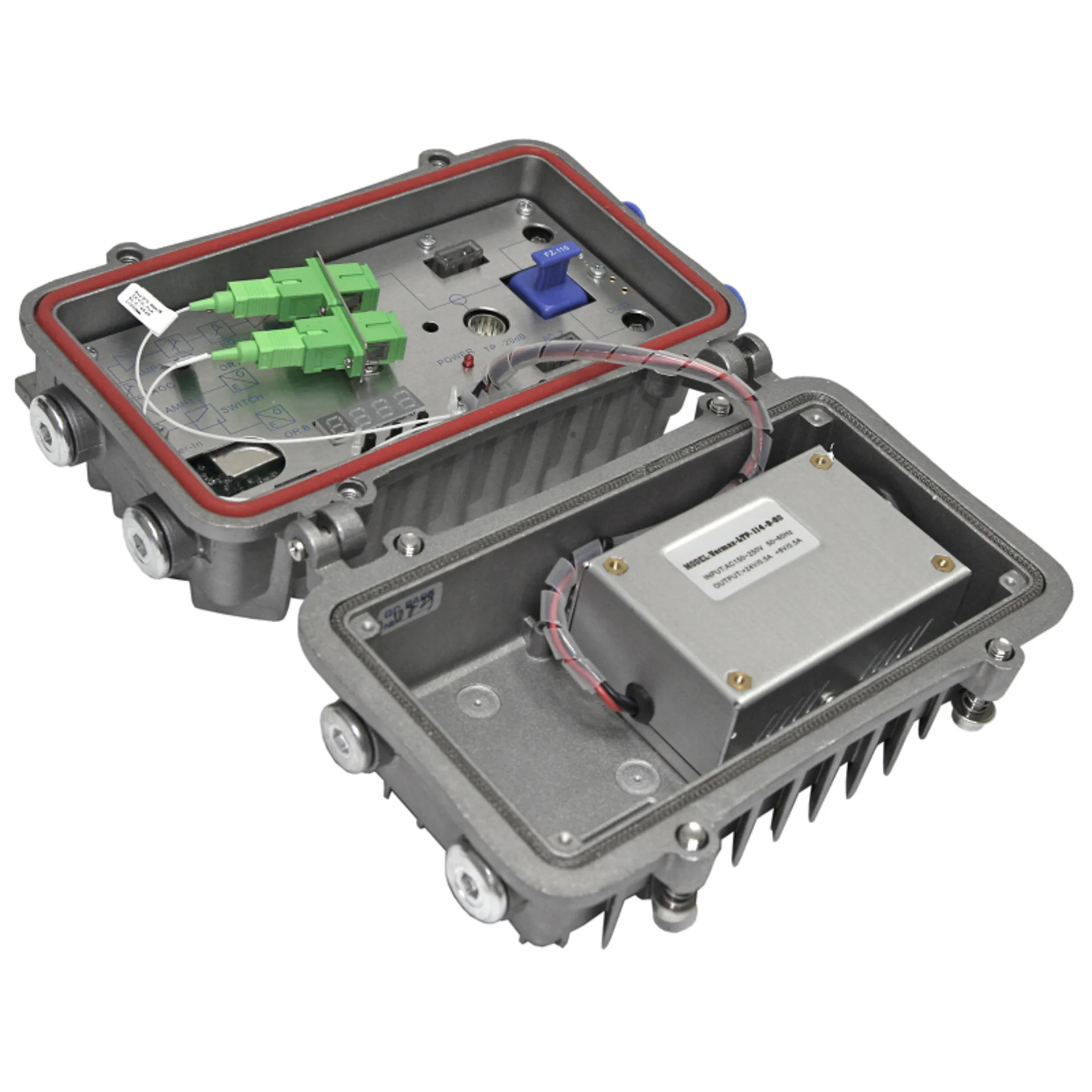

Конструкция приемника позволяет устанавливать его как в помещении, так и снаружи в защищенных от проникновения воды ящиках.

Основные особенности:

  • Два оптических входа с резервированием;
  • Высокая чувствительность и широкий диапазон входных оптических сигналов -9 ... +2 дБм;
  • Микропроцессорное управление, отображение всех параметров на LED индикаторе;
  • Электронная регулировка уровня и наклона АЧХ (EQ) в диапазоне 0 ... 15дБм;
  • Удаленный мониторинг и регулировка по SNMP протоколу (опция);
  • Улучшенная система АРУ по входному оптическому сигналу (есть возможность задать начальную точку АРУ -9/-8/-7 дБм);
  • Современный GaAs выходной усилитель обеспечивает высокий выходной уровень (2 RF-выхода по 114 дБмкВ или 1-RF выход 116 дБмкВ);
  • Контроль входного оптического сигнала, выходного RF сигнала, напряжения питания;
  • Два RF выхода (сплиттер или отвод -10 дБ);
  • Импульсный источник питания и низкая потребляемая мощность;
  • Компактный литой корпус с развитым оребрением.


Примечания:

  • Не рекомендуется размещение устройства под воздействием прямых солнечным лучей, так как это может привести к нарушению допустимого теплового режима;
  • Рабочее положение приемника - произвольное;
  • Не допускается накрывание корпуса какими либо материалами, что может привести к ухудшению охлаждения в процессе работы.

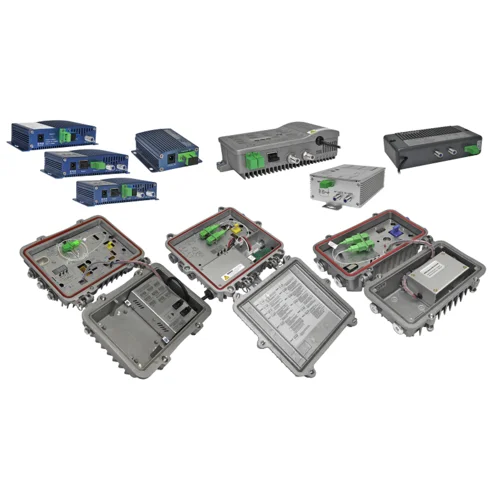

Таблица соответствия старых наименований приёмников и новых артикулов.



Vermax LTP-100 Vermax-LTP-108-7-IS
Vermax LTP-114 Vermax-LTP-114-9-OS
Vermax LTP-114 заказной вариант Vermax-LTP-114-9-OD
SNR-OR-088-07 Vermax-LTP-088-7-IS
SNR-OR-095-07 Vermax-LTP-095-7-IS
SNR-OR-114-09 Vermax-LTP-114-9-OSb
SNR-OR-114-09-v2 Vermax-LTP-112-7-IDN
SNR-OR-114-09-V2-lite Vermax-LTP-112-7-IS
SNR-OR-114-09-v2-single Vermax-LTP-112-7-ISN



Расшифровка артикула

Например для Vermax-LTP-088-7-IS

Vermax - марка
LTP - семейство приёмников
088-7 - максимальный выход 88дБмкВ при минимальном доступном сигнале на оптическом входе -7дБм
IS - вариант исполнения, в данном случае внутреннее, с одним оптическим входом.

Доступные варианты исполнения
I - indoor - внутреннее
O - outdoor - внешнее защищённое
S - single - Один оптический вход
D - dual - два оптических входа
N - NSM - наличие IP интерфейса, мониторинг и управление по SNMP
p - PON - приёмник имеет встроенный фильтр 1310/1490
w - WDM - приёмник имет отдельный порт SC/UPC для длин волн 1310/1490
b - Большой корпус, как отличительная особенность популярного приёмника SNR-OR-114-09

Характеристики
Оптические характеристики
Оптическая длина волны, нм1100 ~ 1600
Тип оптического разъемаSC/APC
Кол-во оптических входов2
Рабочая входная оптическая мощность, дБм-9
WDM фильтрНет
Входные потери на отражение дБ>45
Тип оптического волокнаОдномодовое
Диапазон работы АРУ, дБм-9...+2
Характеристики ВЧ тракта
Выходная мощность RF порта114
Кол-во RF выходов2
Частота ВЧ выхода, МГц45 ~ 1003
Неравномерность АЧХ, дБ±0.75
Максимальный уровень выходного сигнала, дБмкВ (АРУ от -7дБм)≥ 112(-9...+2) ≥ 116(-7...+2)
Электронная регулировка усиления (ATT), дБмкВ и АЧХ (EQ), дБ0-15
Выходное сопротивление,Ом75
Общие характеристики
Управление и мониторингНет
Рабочая температура, °С-40...+60
Напряжение питания, ВA: AC (150~265) B: AC (35~90)
Габариты, мм235 x 150 x 108
Потребляемая мощность, Вт≤14
Параметры качества при 114 dBμV,EQ=9dB,Pin=-1dBm,58ch Analog+22chDigital
C/N, дБ≥ 51
