Поддерживает управление и мониторинг по SNMP-протоколу по средствам прикладного ПО Vermax Network Management System (Vermax NMS)

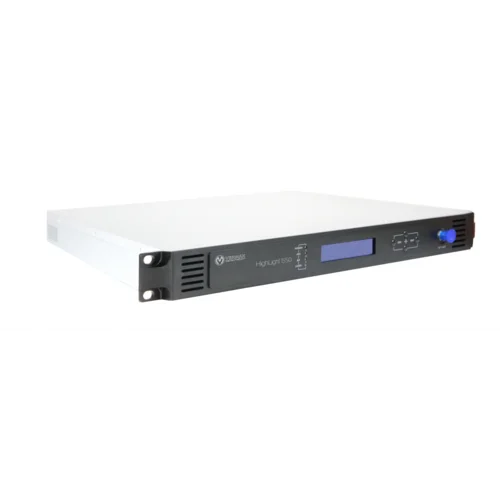

HL-1310-xx - Оптические передатчики компании VERMAX серии Highlight 1310 обеспечивают высокую дальность передачи как аналогового телевизионного сигнала (NTSC, PAL), так и цифрового или сжатого цифрового сигнала. Передатчики данной серии имеют в основе своей конструкции высоколинейные DFB лазеры Ortel (подразделение корпорации EMCORE) с оптической изоляцией и распределенной обратной
связью,которые специально разработаны для многоканальных видео приложений.Оптические передатчики Highlight 1310 отличаются исключительно низким уровнем шума и превосходными интермодуляционными характеристиками.Все параметры лазера и функции мониторинга находятся под контролем микропроцессора. ЖК-дисплей на передней панели корпуса передатчика отображает информацию, связанную с функционированием лазера.
На передней панели передатчика располагается:
-
Цифровой индикатор контроля режимов работы. В зависимости от режима индикации он может давать информацию о выходной оптической мощности, температуре лазера, токе лазера или токе охладителя;
-
Кнопка выбора режима измерения;
-
F разъем тестовой точки входного RF сигнала;
-
Замок выключателя лазера;
-
Регулятор входного аттенюатора;
-
Выключатель системы АРУ входного усилителя;
-
Светодиодные индикаторы режимов работы.
На задней панели передатчика располагается:
-
Входной разъем RF сигнала;
-
1 оптический выход (SC или FC);
- Разъем подключения сетевого кабеля питания
-
RS232 порты (служебные).
-
2 блока питания
| Оптические характеристики | |
|---|---|
| Длина волны | 1310(±20) |
| Тип лазера | DFB (Ortel) |
| Режим оптической модуляции | Прямая амплитудная модуляция |
| Обратные потери, дБ | 45 |
| Оптический разъем | SC/APC |
| Выходная оптическая мощность, мВт | 31 |
| Характеристики ВЧ тракта | |
| Рабочая полоса частот, МГц | 47-870 |
| Входной уровень, дБмкВ | 75-85 |
| AGC диапазон, дБ | ± 5 |
| MGC диапазон, дБ | 0...15 |
| Неравномерность, дБ | ±0.75 |
| Возвратные потери, дБ | 16 |
| Входное сопротивление, Ом | 75 |
| Канальные характеристики | |
| CNR, дБ | 52 |
| Общие характеристики | |
| Сетевой интерфейс | RJ-45, RS-232 |
| Напряжение питания, В | 135-265 (DC 48В Опционально) |
| Потребляемая мощность, Вт | 15 |
| Рабочая температура, °С | -5 ... +45 |
| Температура хранения, °С | -20 ... +65 |
| Относительная влажность (%) | 5%...95% |
| Габариты, мм | 483 x 380 x 44 |
| ВЕС, КГ | 5,5 |
| Комплектация | Устройство, кабель питания, инcтрукция |
| Количество оптических выходов, шт | 1 |
