Передатчик оптический для сетей КТВ Vermax-HL-D1550-10 с прямой модуляцией

Нет отзывов
Vermax

Передатчик оптический для сетей КТВ Vermax-HL-D1550-10 с прямой модуляцией

Артикул:Vermax-HL-D1550-10
Код товара: 15550
Vermax

Оптический передатчик КТВ, 1550nm, 10мВт с прямой модуляцией

* Ваша цена: 65 511 ₽ / шт
Параметры заказа:

Сертификат соответствия OC-2-OT-0833

Поддерживает управление и мониторинг по SNMP-протоколу

Бюджетная серия оптических передатчиков с прямой модуляцией (AM direct modulation) лазера производства США.

Данный передатчик хорошо подходит для небольших оптических сетей в качестве альтернативы передатчику на длине волны 1310нм.

Vermax-HL-D1550-xx - Оптические передатчики серии Highlight 1550 Direct

Обеспечивают передачу как аналогового телевизионного сигнала (NTSC, PAL), так и цифрового или сжатого цифрового сигнала.

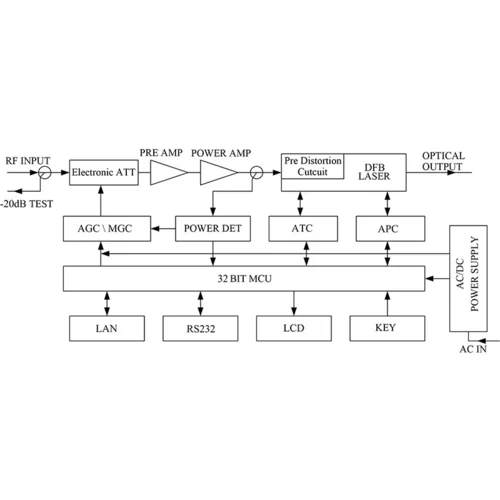

Передатчики данной серии имеют в основе своей конструкции высоколинейные DFB лазеры с прямой модуляцией.
Оптические передатчики Highlight 1550 Direct отличаются исключительно низким уровнем шума и превосходными интермодуляционными характеристиками. Все параметры лазера и функции мониторинга находятся под контролем микропроцессора. ЖК-дисплей на передней панели корпуса передатчика отображает информацию, связанную с функционированием лазера и других параметров передатчика.

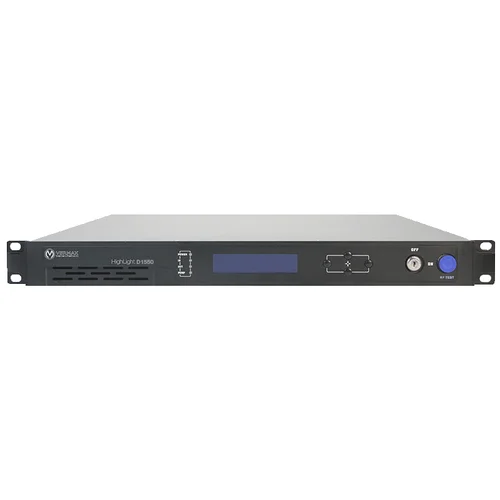

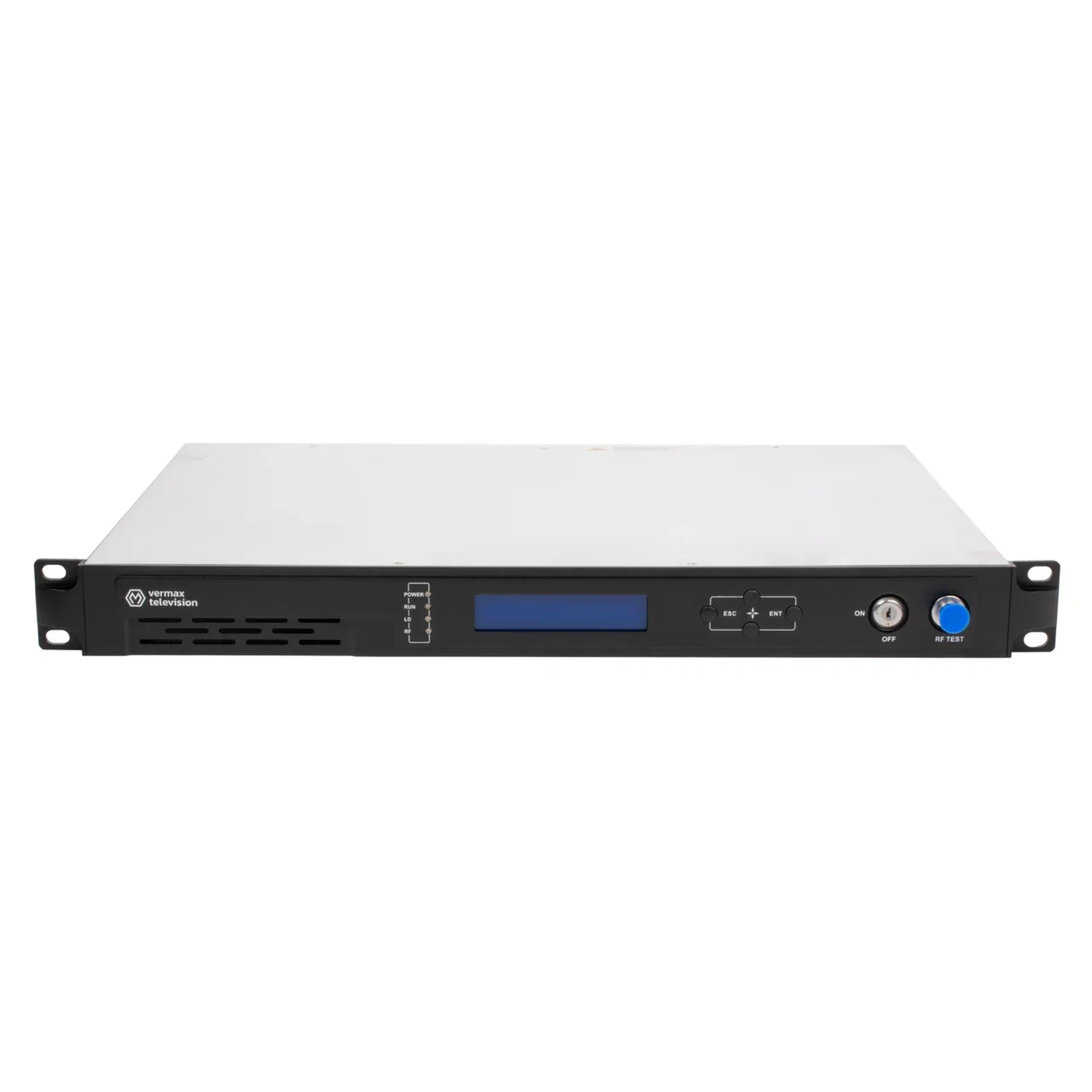

На передней панели передатчика располагается:

  • Цифровой индикатор контроля режимов работы. В зависимости от режима индикации он может давать информацию о выходной оптической мощности, температуре лазера, токе лазера или токе охладителя;

  • Кнопка выбора режима измерения;

  • F разъем тестовой точки входного RF сигнала;

  • Замок выключателя лазера;

  • Светодиодные индикаторы режимов работы.

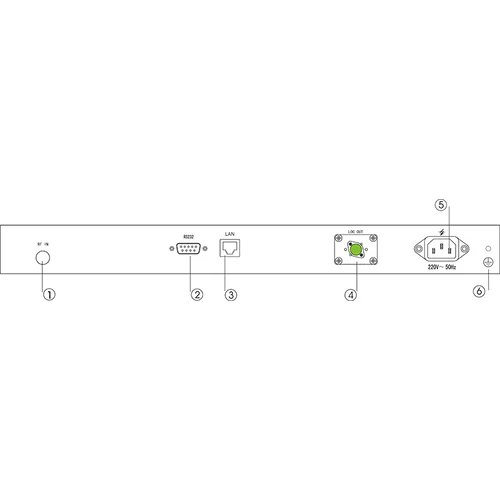

На задней панели передатчика располагается:

  • Входной разъем RF сигнала;

  • Выходной оптический соединитель;

  • Разъем подключения сетевого кабеля питания;

  • RS232 порты (служебные).

  • RJ-45 порт для удаленного управления и мониторинга

Технические характеристики:

Наименование

Значение

Диапазон входных частот для серии VERMAX-HL-D

45-860 МГц

Уровень входного RF сигнала

72-88 дБмкВ

Искажения CTB при 59 каналах PAL не хуже

-65 дБ

Искажения CSO при 59 каналах PAL не хуже

-60 дБ

Соотношение несущая / шум (C/N)

>51

Неравномерность АЧХ

±0.75 дБ

Диапазон работы AGC ±5 дБ
Диапазон регулировки MGC 0-10 дБ

Входное сопротивление

75 Ом

Выходная оптическая мощность (в зависимости от модели)

2, 4, 6, 8, 10 мВт

Рабочая длина волны

1550±10 нм

Тип оптического соединителя

SC/APC или FC/APC

Оптический коэф. отражения по выходу

>55 дБ

RF коэф. отражения по входу

>16 дБ

Напряжение питания, потребляемая мощность

220 В, 30 Вт

Габаритные размеры, масса

482×380×44 мм, 4 кг

Диапазон рабочих температур

0-45 °С



Данные передатчики, несмотря на низкую стоимость имеют ряд недостатков по сравнению со свомими старшими собратьсями - передатчиками с внешней цифровой модуляцией

  • из-за модуляции излучения током питания лазер работает не в термостабильном режиме, что приводит к проявлению chirp-эффекта ( данный эффект существенно ограничивает применение этого передатчика в WDM системах и совместно с EDFA )
  • данный тип передатчиков не имеет системы SBS-control (данная система позволяет передавать в оптическое волокно световой поток с мощностью превыщающей порог Бриллюэна )
Оптические характеристики
Длина волны1550(±10)
Типа лазераохлаждаемый DFB
Режим оптической модуляцииВнутренняя модуляция
Выходная оптическая мощность, дБм10
Обратные потери, дБ50
Оптический разъемSC/APC
Характеристики ВЧ тракта
Рабочая полоса частот, МГц47-1218
Входной уровень, дБмкВ80±5
AGC диапазон, дБ5...-5
MGC диапазон, дБ0...20
Неравномерность, дБ< ±1
Возвратные потери, дБ16
Входное сопротивление, Ом75
Канальные характеристики
CNR, дБ50
CTB, дБ65
CSO, дБ60
Порог SBS, дБм+13 ... +19 с шагом в 0,5 дБ
Общие характеристики
Сетевой интерфейсRJ-45, RS-232
Напряжение питания, В110-250 (DC 48В Опционально)
Потребляемая мощность, Вт30
Рабочая температура, °С0...+45
Температура хранения, °С-40...+50
Относительная влажность (%)5%...95%
Габариты, мм483 x 395 x 44
Вес, кг5
КомплектацияУстройство, кабель питания, инcтрукция
