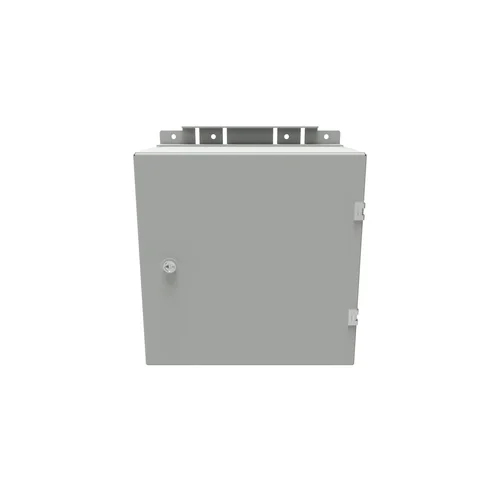

Настенный термошкаф 400x400x250 мм, IP54, с предустановленным источником бесперебойного питания предназначен для размещения автономно функционирующего активного и пассивного оборудования, поддержания заданного температурного режима внутри шкафа при эксплуатации. Возможна установка в закрытых помещениях или на открытом воздухе.
*В зависимости от поставки комплектация может изменяться. Коммутатор и аккумуляторы в комплект не входят.
*Необходимо 4 аккумулятора SNR-BAT-12-5-GP
Зависимость времени от нагрузки, при использовании SNR-BAT-12-5-GP -4шт
При нагрузке 100% на 124 Вт, время резерва будет около 1 часа
При нагрузке 75% на 93Вт, время резерва будет около 1 часа 40 минут
При нагрузке 50% на 62 Вт, время резерва будет около 2 часов 50 минут
Корпус шкафа имеет сварную металлическую конструкцию, внутри покрыт термоизоляционным негорючим материалом. В основании шкафа предусмотрена съемная заглушка для ввода кабеля.

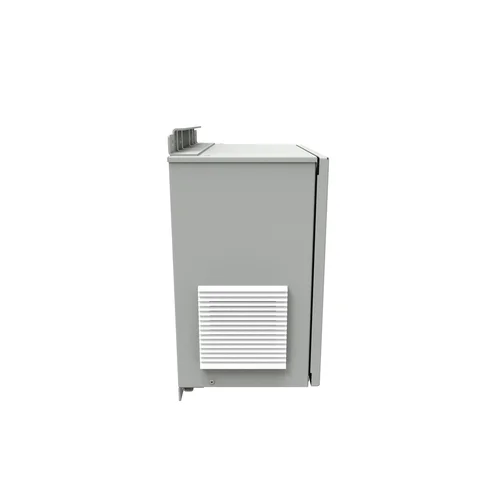

В шкафу предустановлен вентиляторный модуль, с возможностью установки на "вдув" или "выдув". Защитная решетка позволяет предотвратить не только механические воздействия, но и попадание влаги внутрь шкафа. Предустановленные термостаты и нагревательный элемент позволит сохранить температурный режим работы оборудования в зимний период.
Вид климатического исполнения У2 ГОСТ 15150 с предельными рабочими температурами воздуха при эксплуатации от -50 С до +45 С и относительной влажности воздуха не более 80% при +20 С.
Первая часть обозначения (буквы):
У – умеренный макроклиматический район
Вторая часть обозначения (цифра):
2 – эксплуатация под навесом (защита от вертикальных струй воды, допускается обрызгивание, попадание пыли, снега);
Под индивидуальные требования Заказчика вид климатического исполнения можно изменить.

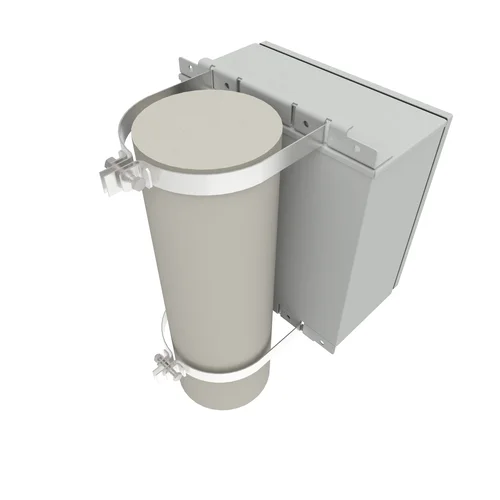

Степень защиты: IP54 - с вентиляцией. Материалы: холоднокатаная сталь ГОСТ 19904-90. Толщина деталей не менее 1,2 мм. Покрытие - порошковая краска соответствующая ГОСТ 9.410-88. Для установки термошкафа на опору (столб) понадобится крепление ТВК на мачту.
Особенности конструкции: |
- Цельносварной корпус, покрытый изнутри негорючим термоизоляционным материалом;
- Размеры от 400х400х230мм до 1200х600х230 мм;
- Съeмная монтажная панель;
- Съемная заглушка для ввода кабелей;
- Максимальная нагрузка 150 кг при монтаже на стену/ 60 кг при монтаже на столб;
- Степень защиты IP54;
- Угол открытия двери 120oС;
- Диапазон температуры эксплуатации -50oС - +45oС;
- Суммарная электрическая потребляемая мощность самим шкафом (обогрев, вентиляция, ИБП) около 108 Вт;
- Максимальная потребляемая мощность шкафом и оборудованием в нем 264,5 Вт;
- В шкафу есть розетка для подключения дополнительных устройств. Потребление оборудования, подключенного к розетке не учитываем.

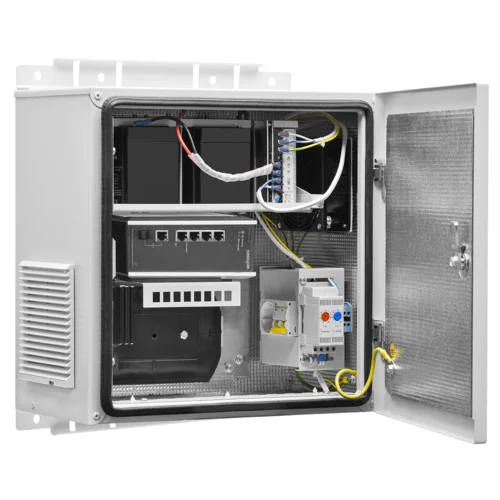

Комплект поставки: | |
Термостат для вентиляторов | 1 шт |
Термостат для тепловентиляторов | 1 шт |
Розетка для подключения потребителей | 1 шт |
Нагреватель 60Вт | 1 шт |
Вентилятор производительностью не менее 130 м3/час | 2 шт |
Вводной двухполюсный автомат | 1 шт |
Клеммники | 1 шт |
ИБП Mean Well 48 В, 155 Вт | 1 шт |
Сплайс-кассета на 16 портов | 1 шт |
Характеристики | |
---|---|
Тип шкафа | Климатический шкаф |
Тип установки | Настенное |
Класс защиты IP | IP 54 |
Высота мм | 400 |
Высота, U | С монтажной панелью, без U |
Ширина | 400 |
Глубина, мм | 250 |
Полезная глубина, мм | 180 |
Распределенная нагрузка, кг | 60 |
Тип двери спереди | Цельнометаллическая |
Тип двери сзади | Без двери |
Цвет | Серый |
