Описание:
ИБП серии Smart-Save Online SRV предназначены для защиты электронного оборудования при нарушениях подачи электроэнергии, скачках напряжения и тока, колебаниях напряжения в электросети и крупных сбоях энергосистемы. ИБП работает в широком диапазоне входной сети, имеет корректировку коэффициента мощности на входе, USB-порт и последовательный порт, есть возможность установки опциональных коммуникационных карт: SNMP, сухие контакты, Modbus.
Преимущества:
Топология двойного преобразования (On-Line)
Высокий выходной коэффициент мощности PF=0.9
Синусоидальная форма выходного напряжения

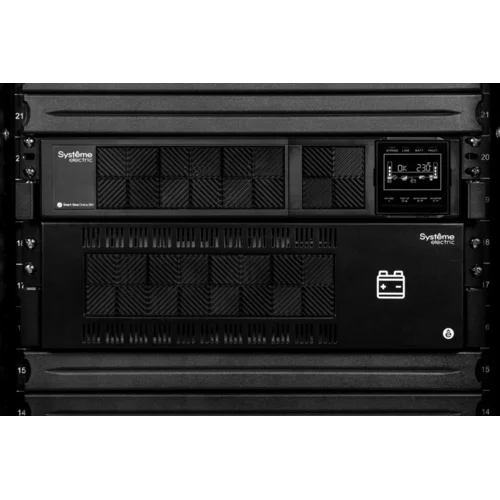

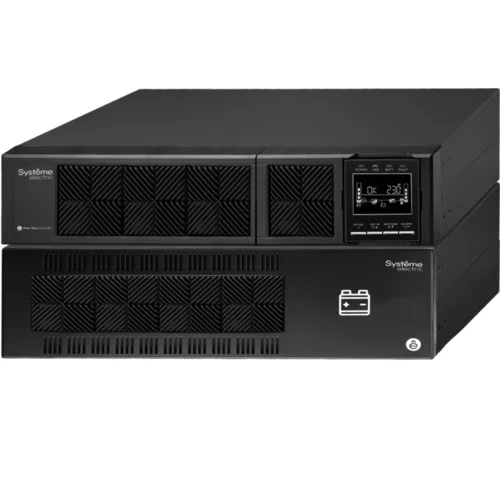

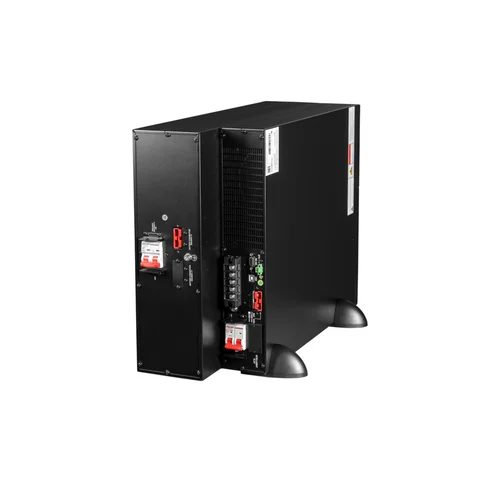

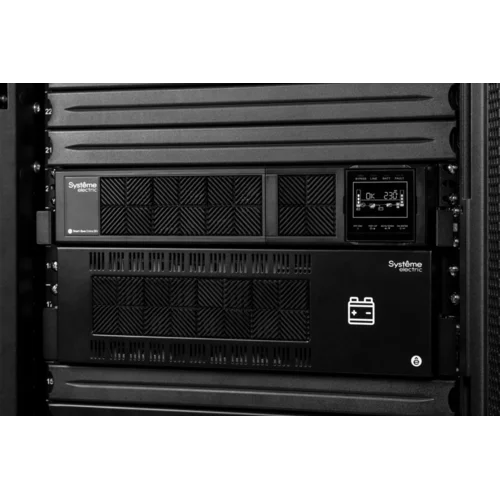

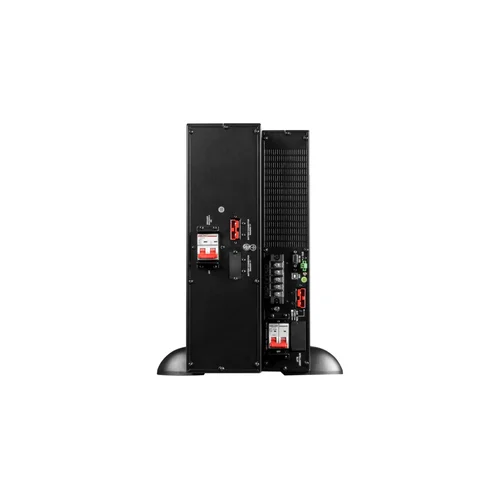

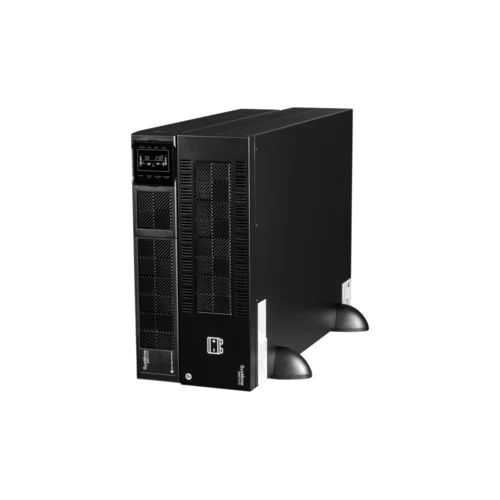

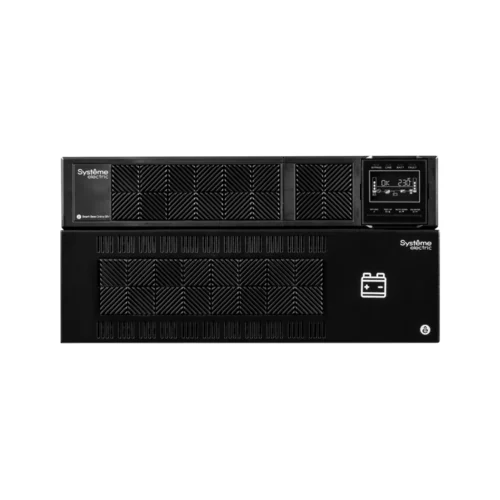

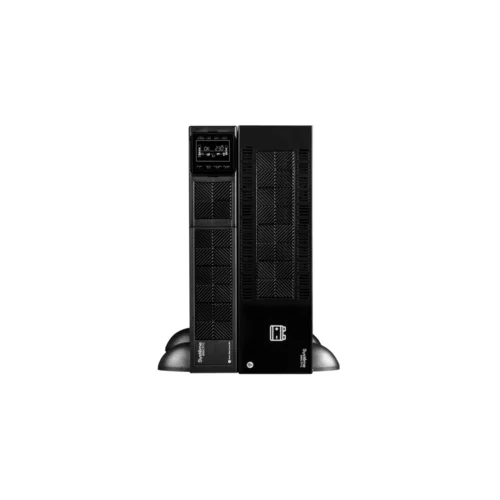

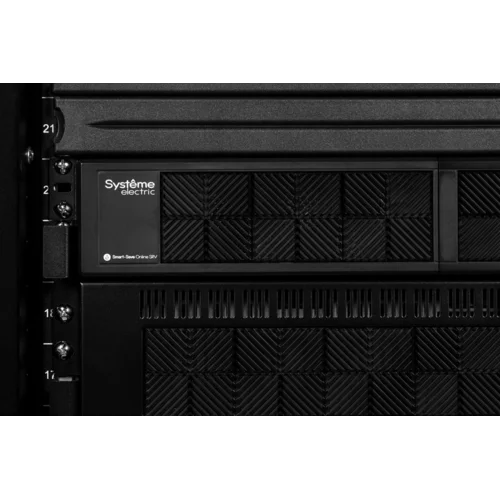

Конвертируемый форм-фактор для напольной установки (по-умолчанию) или для установки в серверные стойки (комплект салазок приобретается отдельно)
USB HID (human interface device) — функция, которая позволяют видеть базовую информацию о заряде ИБП на ПК без установки и/или входа в ПО (для моделей до 3 кВА включительно)
Управляющее ПО в комплекте поставки
Продвинутый LCD-дисплей и звуковая сигнализация
Управляемая группа розеток (для моделей до 3кВА включительно)
Энергосберегающий режим (для моделей до 3 кВА включительно)
Наличие разъёма EPO для системы аварийного отключения (для моделей 6 и 10 кВА)
Дистанционное управление питанием ИБП через сеть (при наличии SNMP-платы)
Возможность подключения до 10 дополнительных внешних батарейных блоков (для моделей с индексом XL)
«Горячая» пользовательская замена батарей
Встроенная функция самодиагностики
Таблица времени автономной работы:
| Модель | Конфигурация | Уровень нагрузки | |||
| 25% | 50% | 75% | 100% | ||
| SRVSE6KRTXLI5U | Стандартная (1 BPSE в комплекте) | 55,8 | 29,4 | 14 | 9,2 |
| Стандарт + 1 = 2 BPSE | 127 | 55,8 | 33,6 | 23,5 | |
| Стандарт + 2 = 3 BPSE | 208 | 91 | 55 | 39 | |
| Стандарт + 3 = 4 BPSE | 290 | 129 | 78,9 | 55,6 | |
| Стандарт + 4 = 5 BPSE | 373 | 168 | 103 | 73 | |
| Стандарт + 5 = 6 BPSE | 457 | 208 | 129 | 91 | |
| Стандарт + 6 = 7 BPSE | 541 | 249 | 155 | 109 | |
| Стандарт + 7 = 8 BPSE | 625 | 290 | 181 | 129 | |
| Стандарт + 8 = 9 BPSE | 710 | 331 | 208 | 148 | |
| Стандарт + 9 = 10 BPSE | 795 | 373 | 235 | 168 | |
| Время в минутах | |||||
Аксессуары в комплекте:

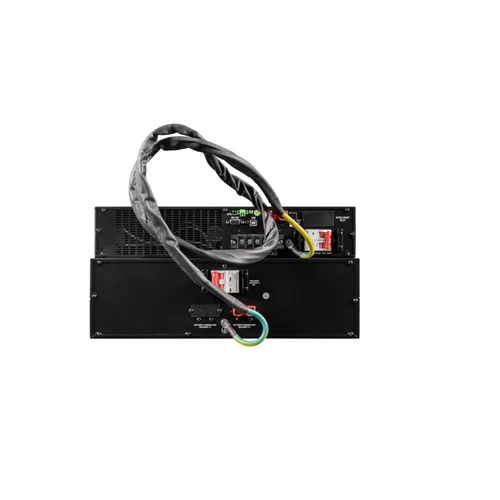

USB A-USB B кабель (1), RS232-RS232 кабель (1), ножки для напольной установки, кабель подключения батареи
Общее:
Число фаз Однофазный ИБП с заземлением
Мощность, ВА/Вт 6000VA/5400W
Форм-фактор Стоечный
Топология - Двойное преобразование (онлайн)
Входные характеристики:
Напряжение 220/230/240 В
Диапазон напряжения 110-300 В - 50% нагрузка, 176-300 В - 100% нагрузка
Частота 40-70 Гц

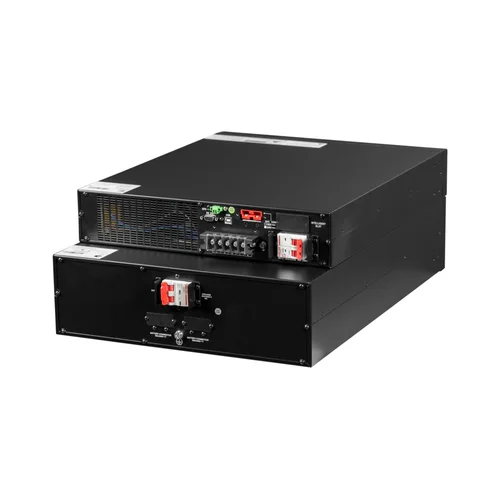

Входное подключение Входные клеммы
Выходные характеристики:
Напряжение 220/230/240 В
Отклонение напряжения (от батареи) ± 1%
Internal
Частота (синхронизированная) 47-53 Гц или 57-63 Гц (синхронизированная с электросетью)
Частота (от батареи) 50Гц ± 0.1Гц

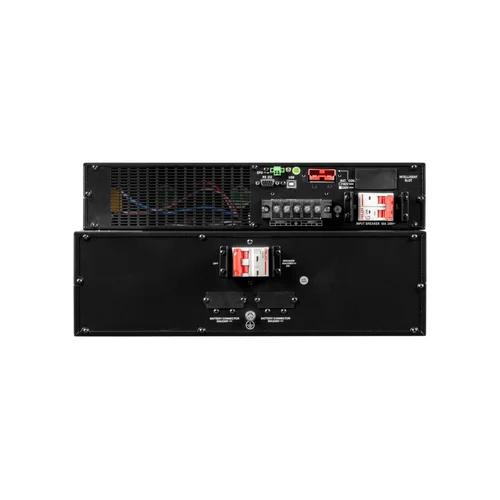

Выходные подключения (резервное питание) Выходные клеммы
Коммуникационные средства:

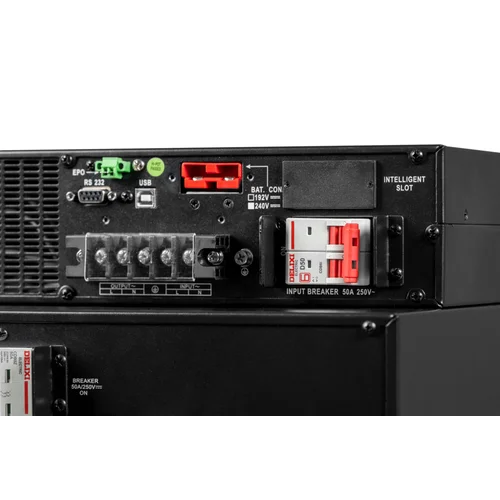

USB communication Port type B, RS-232 port, Intelligent Slot, коннектор подключения батареи
SNMP карта Опционально
Emergency power off (EPO) есть
Крест-фактор 3:1
Гармонические искажения (THD ) ≤3% (линейная нагрузка), ≤5% (нелинейная нагрузка)
Время переключения от сети на батарею 0 мс
Время перехода от инвертора на байпас 0 мс
Форма выходного напряжения (от батареи) Синусоидальный сигнал
Эффективность:
Работа от сети 92%
Работа от батареи 90%
Батареи:
Тип батареи Свинцово-кислотная
Монтаж батареи Внешний батарейный блок
Форм-фактор Конвертируемый
Внутренний батарейный блок -
Внешний батарейный блок BPSE240RT3U9
Количество внешних батарейных блоков 10 (максимум)
Ток зарядки 1/2/4/6 A (регулируемый, 6A доступен только для 192В батареи)
Напряжение зарядки, В 273 ± 1%
Индикация:

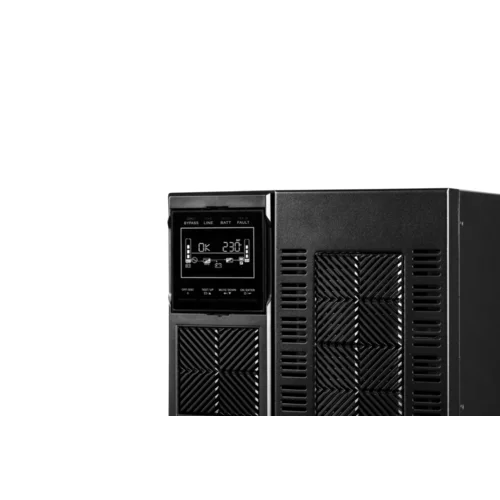

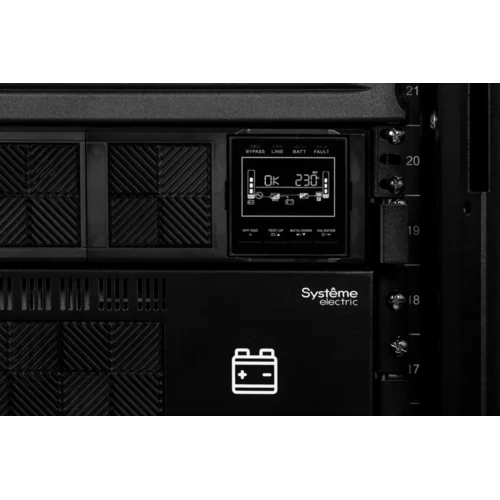

LCD дисплей поворотный Входное напряжение, Выходное напряжение, Работа от сети, Работа от батареи, Перегрузка, Уровень нагрузки, Низкий заряд батареи, Уровень заряда батареи, Таймер разряда, Байпас, Неисправность, без звука
Оповещения:
Работа от батареи Звучание каждые 4 секунды
Низкий заряд батареи Звучание каждую секунды
Перегрузка Звучание каждые 0.5 секунды
Неисправность Непрерывное звучание
Физические характеристики:
Параметры окружающей среды:
Относительная влажность 0-95 % 0-40°C (без конденсации)
Акустический уровень менее 58дБ
Управление:
Программное обеспечение (поддерживает Windows®, Windows® Server, Linux, MAC OS)
Shutdown Wizard
SNMP опционально
Гарантия:
2 года с даты продажи, но не более 27 месяцев с даты производства
| Характеристики | |
|---|---|
| Тип ИБП | On-line |
| Мощность (ВА) | 6000 |
| Мощность (Вт) | 5400 |
| Фаза, вход | 1 |
| Фаза, выход | 1 |
| Напряжение на входе (В) | 110-300 В - 50% нагрузка, 176-300 В - 100% нагрузка |
| Частота на входе (Гц) | 40-70 |
| Входное соединение | Клеммный терминал: фаза, нейтраль и заземление |
| Напряжение на выходе (В) | 220/230/240 |
| Частота на выходе (Гц) | 50±1% |
| Тип и количество выходных розеток | Клеммный терминал: одна фаза, нейтраль и заземление |
| Размеры ИБП ВхШхГ (мм) | 221х438х580 |
| Вес ИБП, кг | 76 |
| Форм-фактор | Rack Tower |
| Коммуникационный порт | USB RS-232 |
