Описание

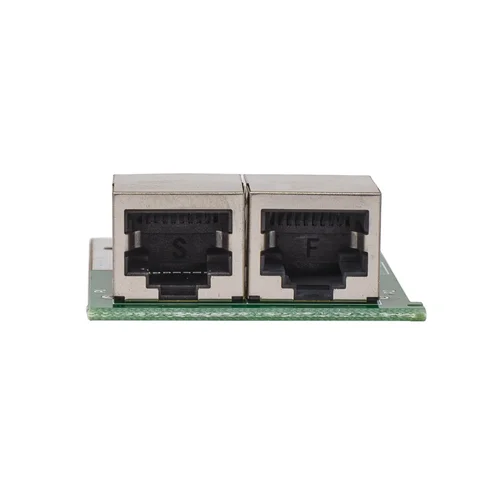

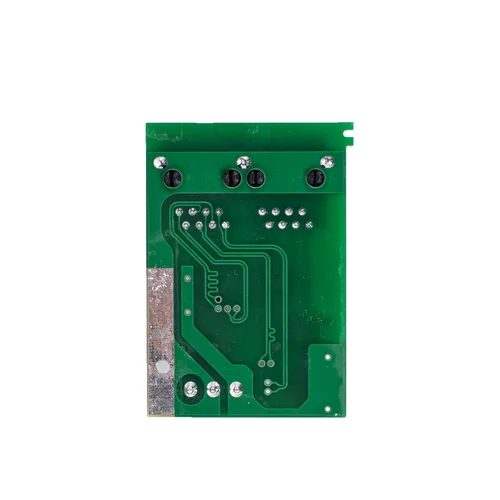

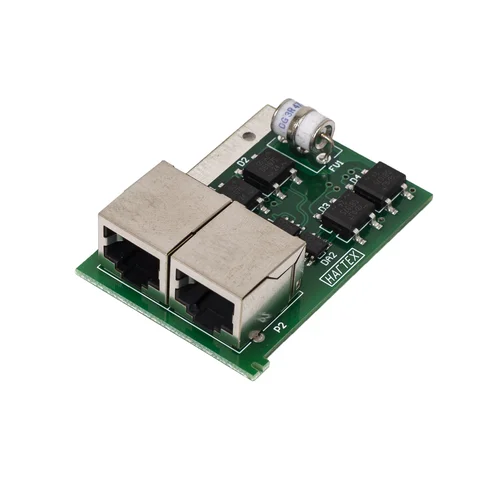

Модуль SNR-SPNet-BР1000 является аналогом модуля: Nag-APC-POE.
Модуль SNR-SPNet-BР1000 предназначен для установки в Шасси SNR-SPNet-PRM24-v1, APC PRM24.
Устройство с защитой всех четырех пар UTP–кабеля для 10/100/1000Base Ethernet PoE: af/at/bt, Passive PoE.
В модуле SNR-SPNet-BР1000 реализована двух уровневая защита: «линия - земля», «линия - линия». Gigabit Ethernet обеспечивается на длине кабеля 50м, 10/100Base Ethernet обеспечивается на длине кабеля 100м.
Технические характеристики:
| Количество защищаемых портов | 1 |
| Максимально длительное рабочее напряжение Uc, VDC (Линия — линия), В | 2,8 |
| Уровень напряжения защиты, Up (Линия - PE), В | 470 |
| Возврат в исходное состояние после импульса, нс | 400 |
| Устойчивость к переменному току, (Линия – PE), А | 5 |
| Номинальный разрядный ток (Линия — линия), А | 30 |
| Номинальный разрядный ток (Линия — PE), кА | 5 |
| Импульсный разрядный ток (Линия — PE), кА | 1 |
| Суммарный разрядный ток, кА | 5 |
| Время срабатывания (Линия — линия), нс | <1 |
| Время срабатывания (Линия — PE), нс | <600 |
| Режим повреждения: | Режим 1 (защита от помехи «Линия — PE») Режим 2 (защита от помехи «Линия — линия») |
| Полоса частот, МГц | 125 |
| Емкость, пФ (Линия - Линия) | 13 |
| Емкость, пФ (Линия - PE) | 4 |
| Потери при вводе, дБ | <3 |
| Перекрёстная наводка на передающем конце, дБ | <35 |
| Возвратные потери, дБ | 5 |
| Вносимые потери, дБ | 5 |
| Скорость передачи данных, Мбит/с | 10, 100 |
| Температура эксплуатации, ºС | -40...+60 |
| Габаритные размеры устройства, мм | 40х60х18 |
Режимы повреждения при перенапряжении:
- Режим 1: Условие, при котором часть УЗИП, ограничивающая напряжение, отключилась. Функция ограничения напряжения не действует, но линия остаётся работоспособной;
- Режим 2: Условие, при котором часть УЗИП, ограничивающая напряжение, накоротко замкнута очень малым полным сопротивлением внутри УЗИП. Линия неработоспособна, однако оборудование остаётся защищённым коротким замыканием.
Памятка по эксплуатации грозозащит:
https://data.nag.ru/SNR%20Protector/Documents/Guides/Pamyatka_po_ekspluatatsii_grozozashchity.pdf
Характеристики
| Характеристики | |
|---|---|
| Гальваноразвязка | Нет |
| Поддержка PoE | Да |
| Сетевые интерфейсы | 10/100/1000BASE-T |
Документация и ПО
Сертификаты соответствия
Сопутствующие товары
Компоненты структурированных кабельных систем (СКС) / Грозозащита, молниезащита
Аналоги
| Наименование товара | Артикул | Цена | Доступно / всего | |
|---|---|---|---|---|
| SNR-SPNet-B1000 | Склад: 1 000+/10 000+ шт |
Отзывы о товаре
Пока нет ни одного отзыва
Вопросы о товаре1
По дате
Астахов Александр
12.11.2023, 18:40
Есть ли разница где вход, а где выход.
NAG
13.11.2023, 04:18
Добрый день!
Разницы где вход, где выход нет.
Все устройства УЗИП серии SNR-SPNet спроектированы так, чтобы пользователь не мог ошибиться при подключении.
