Неотъемлемой частью процесса монтажа и эксплуатации ВОЛС является проведение измерений оптических параметров. Должное внимание отводится контрольно-измерительным работам и выбору измерительного оборудования, необходимого для создания надежной работы сети.

Информация об актуальных оптических характеристиках ВОЛС важна на любом этапе работы линией связи, начиная со строительства и заканчивая эксплуатацией.

На этапе строительства ВОЛС измерительное оборудование помогает определить ошибки, допущенные во время монтажа и своевременно исправить их. При эксплуатации ВОЛС возникают задачи периодической проверки, поиска причин снижения оптических характеристик или точек отказа линии.

Измерительное оборудование решает эти задачи, помогая найти причину неисправности и место ее расположения, а также проконтролировать результат выполнения восстановительных работ.

Для проверки и измерения параметров оптических кабелей применяются:

• Оптические рефлектометры;
• Измерители оптической мощности;
• Источники оптического излучения;
• Оптические тестеры.

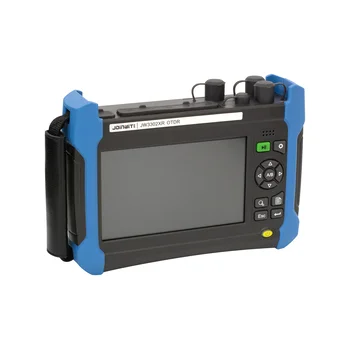

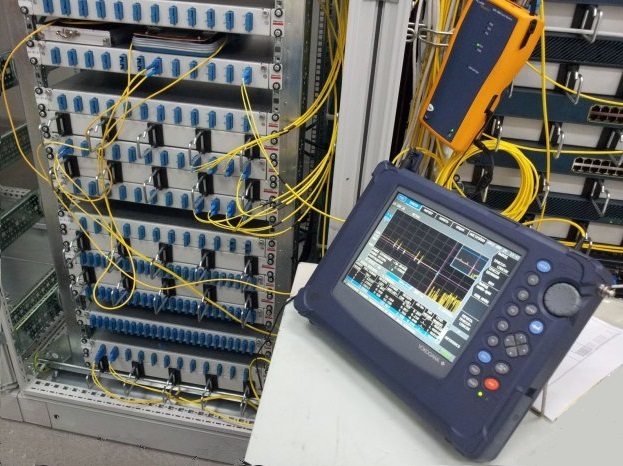

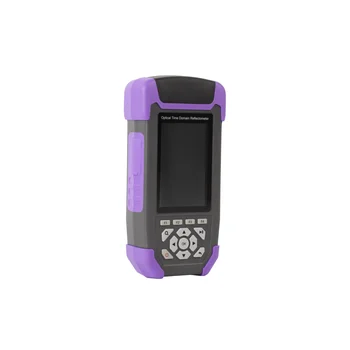

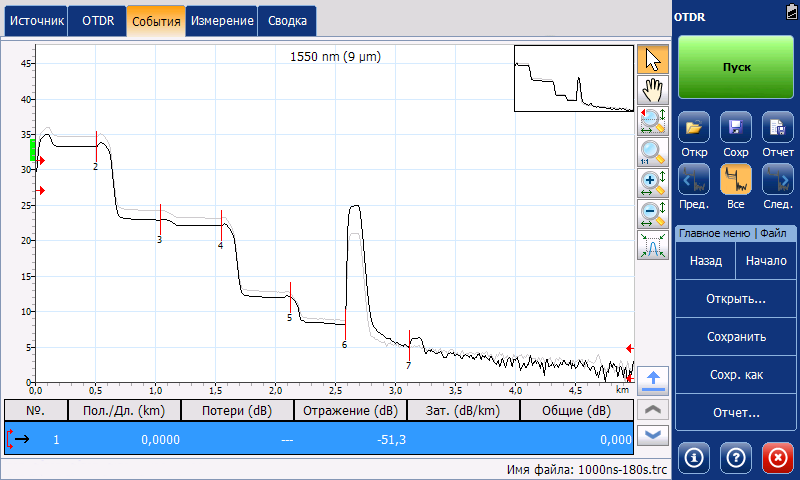

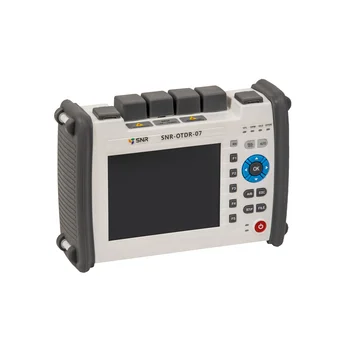

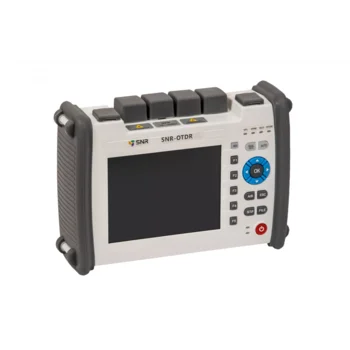

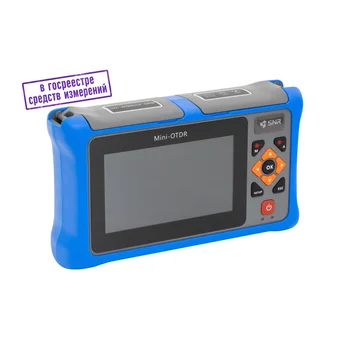

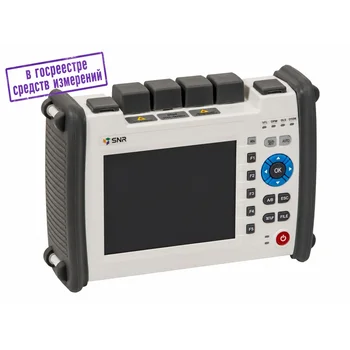

Оптические рефлектометры - объединяются в тип устройств, позволяющих получить полную информацию об оптической линии, параметры затухания, расстояние до всех событий, длину линии. При поиске неисправностей оптический рефлектометр позволяет определить точное расстояние до места обрыва кабеля.

Несколько важных критериев, которые помогут вам выбрать рефлектометр:

1. Динамический диапазон (определяет максимальную длину линии на которой возможно провести измерения оптических параметров);
2. Рабочие длины волн;
3. Значение мертвой зоны (значение мертвой зоны говорит о минимальных длинах, которые OTDR может распознать. Чем меньше значение мертвой зоны, тем короче линии могут быть протестированы);
4. Дополнительные опции (VFL, PM)

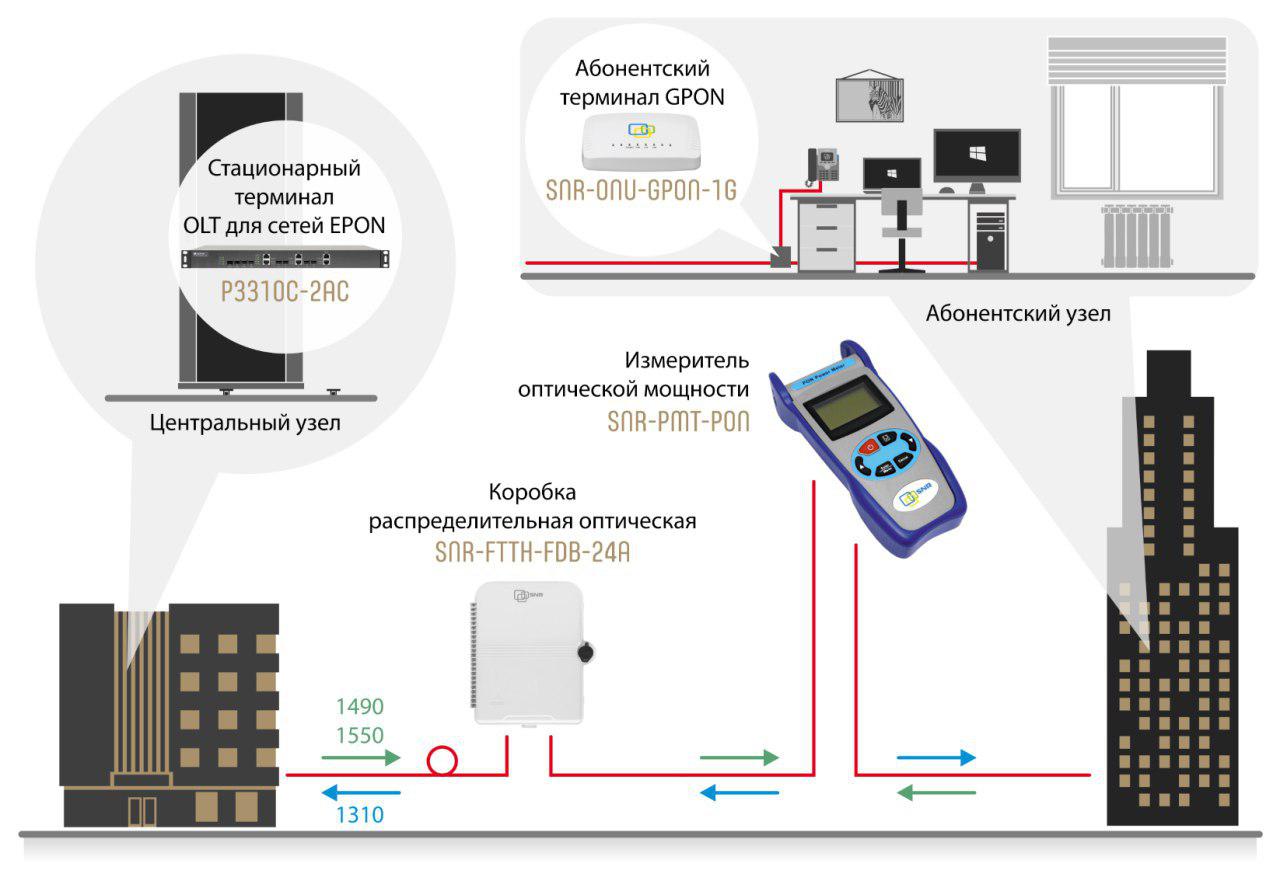

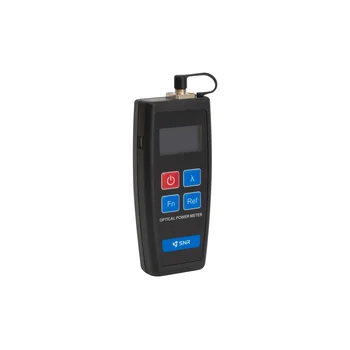

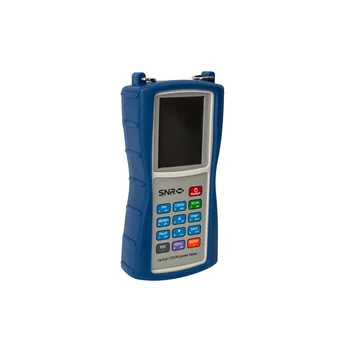

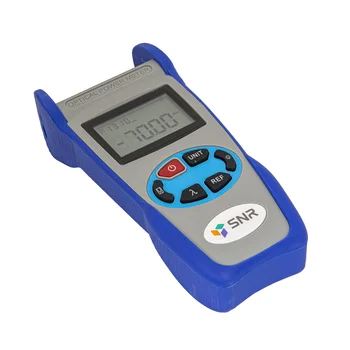

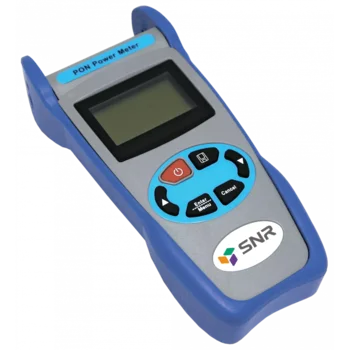

Измерители оптической мощности — многофункциональный прибор  используются для измерения оптической мощности сигнала, в паре со стабилизированным оптическим излучателем, для измерения затухания в кабеле.

Источники оптического излучения
Источник оптического излучения создает в линии устойчивый сигнал, который, принимается в паре с измерителем оптической мощности. На основании сопоставления данных об уровне излучения, полученных измерителем мощности и переданных источником оптического излучения делаются заключения о величине затухания оптического сигнала в линии.

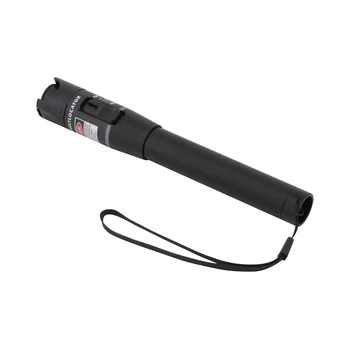

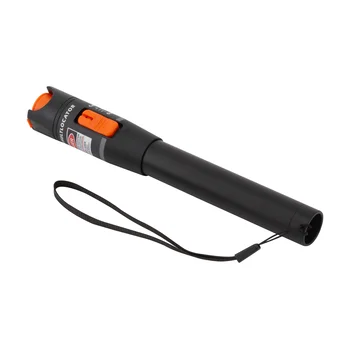

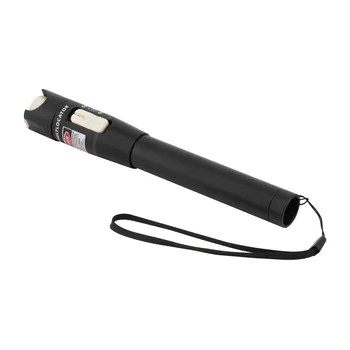

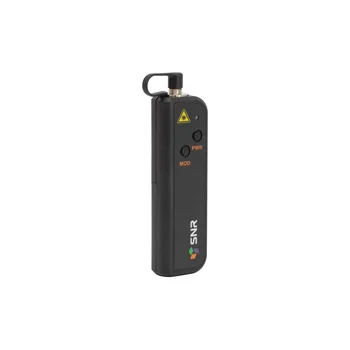

Источники видимого лазерного излучения - представляет собой источник красного света (650 нм), излучение которого вводится в оптическое волокно. Главным назначением данного устройства является локальное выявление повреждений различного типа (трещины, изгибы, некачественные сварки и т.д.).

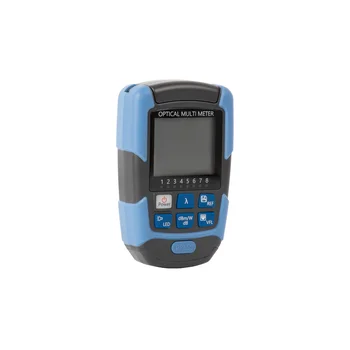

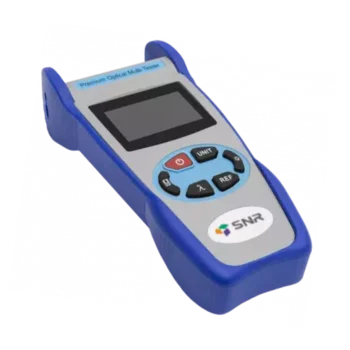

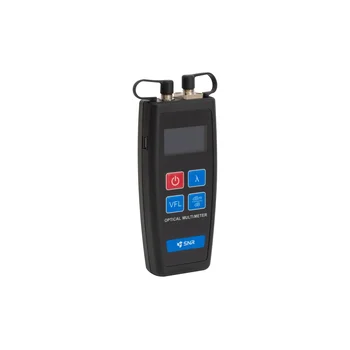

Оптические тестеры - устройство представляет собой источник излучения и измеритель оптической мощности в одном корпусе.

В данном разделе можете найти различные виды рефлектометров, оборудование для диагностики, различные типы источников оптического излучения, оборудование для систем CWDM/DWDM, и другое.
