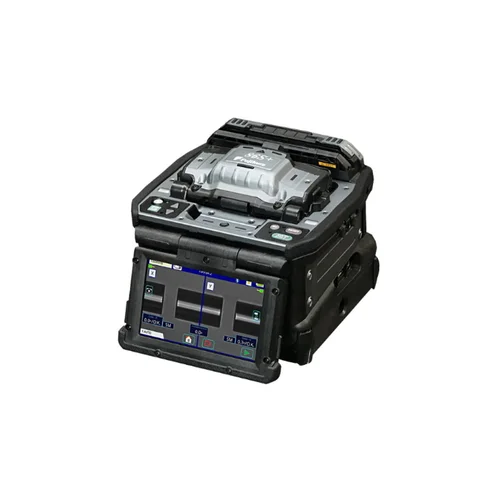

Fujikura 86S+ - это обновленная версия сварочного аппарата 86S, который вобрал в себя все лучшее, что было реализовано в предыдущих моделях Fujikura 80S+ и Fujikura 62S+. В сравнении с предыдущей моделью, в сварочном аппарате Fujikura 86S+ используется Технология активного контроля сварки, которая позволяет производить качественную сварку даже с волокнами, сколотыми под большим углом. Высокое качество сварки обеспечивается при суммарном угле скола двух волокон от 3 до 5 градусов.
Изменения коснулись всех узлов и аксессуаров аппарата Fujikura 86S+. Новая конструкция прижимов волокна позволяет фиксировать любые типы оболочки волокна, включая волокно со свободным буфером (loose tube), исключая необходимость установки специальных держателей. Измененная конструкция ветрозащитной крышки и верхней поверхности новой модели обеспечивает удобное размещение КДЗС перед сваркой, а также быстрый перенос в печь для термоусадки. Специальные фиксаторы в сварочном аппарате надежно удерживают волокна при автоматическом открытии ветрозащитной крышки и прижимов.
Fujikura 86S+ получил новый цветной сенсорный дисплей, расчитанный на работу в полевых условиях. Новая аккумуляторная батарея позволяет выполнить до 300 сварок и термоусадок от полностью заряженной батареи. Новая конструкция электродов дает возможность заменить их без специальных инструментов в полевых условиях, при этом цена осталась на прежнем уровне.
Серьезные изменения коснулись формы и размера аппарата. Это позволило разработать усиленную защитную конструкцию, которая предотвращает повреждение всех внутренних механизмов при случайном падении.

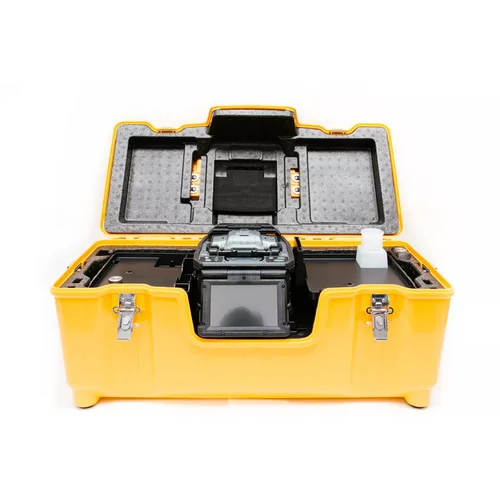

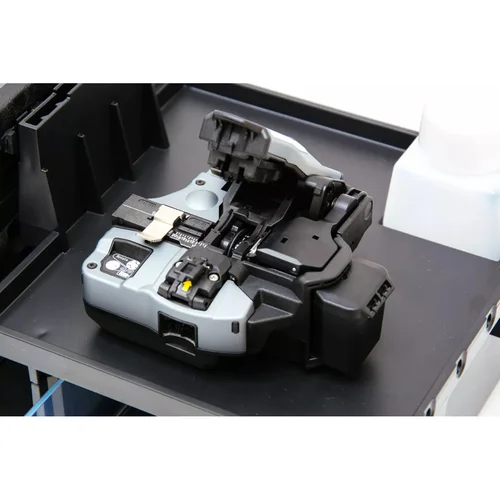

Новый увеличенный кейс имеет большие отсеки для хранения дополнительных инструментов и материалов. Конструкция монтажного столика сварочного аппарата также была серьезно переработана. Увеличены рабочие поверхности для удобного размещения скалывателя, дозатора, вспомогательных инструментов. Скалыватель Fujikura CT-50 теперь может быть надежно закреплен штативным фиксатором. Монтажный столик получил несколько вариантов конфигурации под разные задачи оператора.
Связь с аксессуарами через протокол Bluetooth также была доработана, теперь пользователь может работать одновременно с двумя скалывателями CT-50, собирать статистику сколов, а также управлять положением лезвий.
Особенности:
- Максимально защищенная конструкция корпуса для предотвращения повреждения механизмов аппарата;
- Ресурс батареи - 300 сварок и термоусадок;
- Технология активного контроля сварки, которая позволяет производить качественную сварку даже с волокнами, сколотыми под большим углом;
- Увеличенный размер кейса для хранения дополнительных инструментов;
- Многофункциональный рабочий столик, имеющий теперь несколько конфигураций;
- Новые быстросменные электроды;
- Большой сенсорный ЖК дисплей 5 дюймов;
- Поддержка по Bluetooth для двух скалывателей Fujikura CT-50 одновременно;
- Автоматическая ветрозащитная крышка и печка;
- Автоматическое открытие прижимов волокна.
Технические характеристики | |
---|---|
Технология выравнивания волокна | По сердцевине |
Типы свариваемых волокон | SM (ITU-T G.652, G.657A1/A2)
MM (ITU-T G.651) DS (ITU-T G.653) NZDS (ITU-TG.655) |
Диаметр свариваемых волокон, мкм | 80-150 |
Диаметр наружного покрытия свариваемых волокон, мм | 0.25 0.9 2.0 2.4 3.0 FTTH |
Средние потери на сварном соединение, дБ | 0,02 дБ (SM)
0,01 дБ (MM) 0,04 дБ (DS/NZDS) |
Типичные вносимые потери, дБ | ≥60 |
Оценка потерь | Автоматическая |
Время сварки, сек | 7 (SM) |
Время термоусадки, сек | 13 |
Количество циклов сварки | 300 |
Длина гильз КДЗС, мм | 20/40/45/60 |
Тест на растяжение, Н | 1,96…2,25 |
Ресурс электродов | 5000 сварок |
Функция встроенного аттенюатора | Да |
Вносимые потери (аттенюатор), дБ | 0,1...15,0 (с шагом 0,1дБ) |
Источник питания | Li-Ion аккумулятор 6380 мАч |
Дисплей | 5,0″ сенсорный цветной LCD |
Видеосистема | 2 CCD камеры |
Увеличение изображения | 320х при раздельном просмотре по осям X и Y
200х при совместном просмотре по осям X и Y |
Интерфейсы | Bluetooth USB |
Массогабаритные характеристики | |
Габаритные размеры, мм | 170х173х150 |
Вес, кг | 2,8 (аппарат+батарея) |
Условия эксплуатации | |
Скорость ветра | Не более 15 м/с |
Высота над уровнем моря, м | до 5000 |
Влажность | 0...95% (без конденсата) |
Температура хранения, °C | от -40 до 80 |
Температура эксплуатации, °C | от -10 до 50 |
Комплект поставки | |
Комплект поставки | Сварочный аппарат с электродами ELCT2-16B - 1 шт
Скалыватель Fujikura CT-50 - 1 шт Контейнер для осколков FDB-05 - 1 шт Пластина для ОВ AD-10-M24 - 1 шт Кейс для скалывателя CC-37 - 1 шт Шестигранный ключ HEX-01 - 1 шт Кейс жесткий CC-39 - 1 шт Рабочий стол левый WT-09L - 1 шт Рабочий стол правый WT-09R - 1 шт J-подставка на рабочий стол JP-09 - 1 шт Болт для штатива TS-03 - 2 шт Ремень для кейса ST-03 - 1 шт Аккумуляторная батарея BTR-15 - 1 шт Сетевой адаптер ADC-20 - 1 шт Сетевой шнур ACC-14,15,16 или 17 - 1 шт USB-кабель USB-01 - 1 шт Пластины для держателей SP-03 - 1 пара Запасные электроды ELCT2-16B - 1 пара Ремень для аппарата ST-02 - 1 шт Руководство по эксплуатации QRG-02-E, С или J - 1 шт Стриппер одиночного ОВ SS03 или SS01 - 1 шт Дозатор для спирта AP-02 - 1 шт |
