Армированный оптический патчкорд относится к категории патчкордов специального назначения. Он применяется в жестких условиях эксплуатации, где велика вероятность повышенных механических нагрузок или атак грызунов.

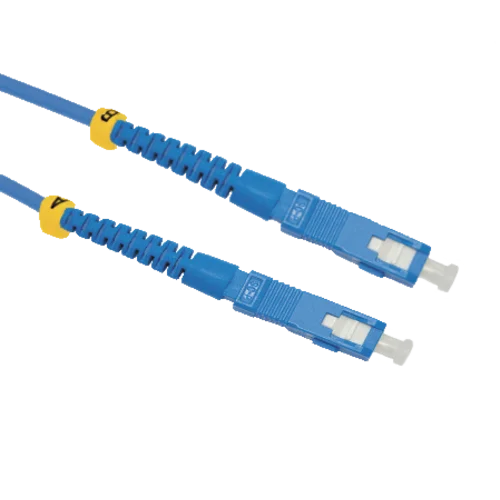

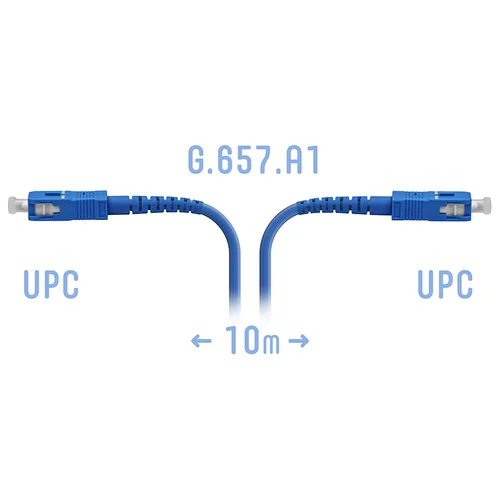

Данный патчкорд SC/UPC - SC/UPC представляет собой отрезок симплексного оптического армированногого кабеля длиной 10 метров и внешним диаметром 2,85 мм, оконцованный с двух сторон коннекторами SC, тип полировки - UPC (Ultra Physical Contact). Кабель имеет две гибкие защитные оболочки из нержавеющей стали. Волокно расположено буфере Ø 0,6 мм с дополнительной защитой из слоя кевларовых нитей.
Оболочка кабеля изготовлена из нераспространяющего горение безгалогенного низкодымного материала LSZH (Low Smoke Zero Halogen).
В данном патчкорде используется одномодовое волокно с уменьшенными потерями на изгибе G.657.A1.
Основные характеристики:
- малые вносимые потери;
- малое отражение;
- хорошая воспроизводимость;
- хорошая заменяемость;
- высокая температурная стабильность.
Область применения:
- FTTH, LAN, CATV;
- центры обработки данных;
- тестовое оборудование;
- спецтехника.
1. Внешняя оболочка;
2. Металлическая оплетка;
3. Кевларовые нити;
4. Оптический модуль;
5. Оптическое волокно.

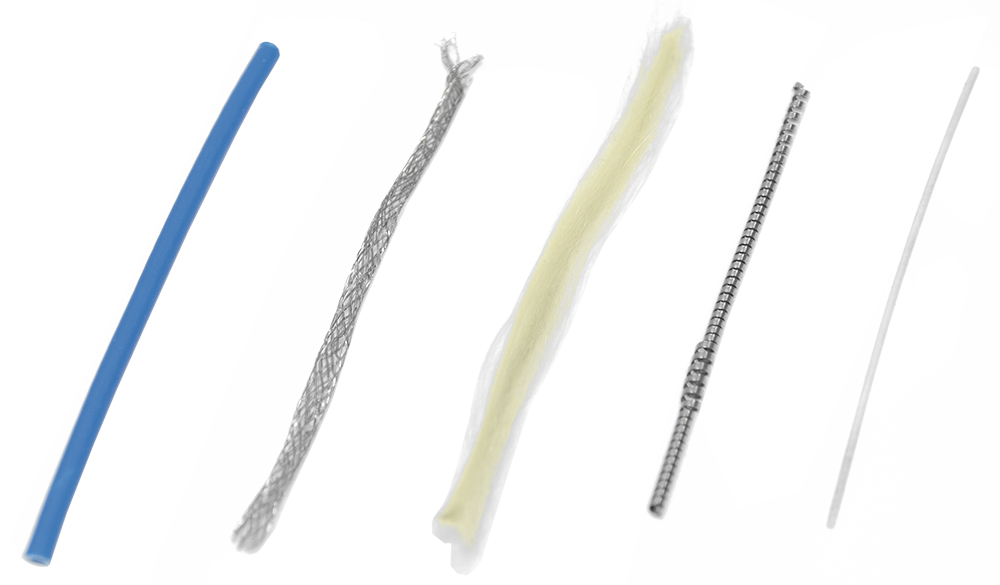

На фото кабель "разобран” по слоям, чтобы лучше были видны все защитные оболочки.
По желанию заказчика изготовляем патчкорды:
- разной длины;
- с любым типом коннектров;
- типом полировки (UPC/APC).
Информация для заказа:
| Артикул | Длина, м. |
| SNR-PC-SC/UPC-ARM-5m | 5 |
| SNR-PC-SC/UPC-ARM-10m | 10 |
| SNR-PC-SC/UPC-ARM-15m | 15 |
| SNR-PC-SC/UPC-ARM-20m | 20 |
| SNR-PC-SC/UPC-ARM-50m | 50 |
| SNR-PC-SC/UPC-ARM-100m | 100 |
| Технические характеристики | |
|---|---|
| Тип патчкорда | Армированный |
| Тип волокна | SM (G.657.A1) |
| Тип коннектора A | SC |
| Тип коннектора B | SC |
| Тип полировки коннектора A | UPC |
| Тип полировки коннектора B | UPC |
| Материал пластика | Соответствует UL94V-0 |
| Длина патч-корда, м | 10 |
| Диаметр кабеля, мм | 2,85 |
| Материал оболочки | LSZH |
| Цвет оболочки | Синий |
| Типичные вносимые потери, дБ | 02±01 |
| Максимальные вносимые потери, дБ | 0,5 |
| Воспроизводимость, дБ | ≤0,10 |
| Заменяемость, дБ | ≤0,20 |
| Обратное отражение, дБ | ≥50 |
| Минимальный радиус изгиба, мм | 30 |
| Количество подключений | Более 1000 раз |
| Диапазоны температур | |
| Температура хранения, °C | от -40 до 85 |
| Температура эксплуатации, °C | от -40 до 85 |
