Описание

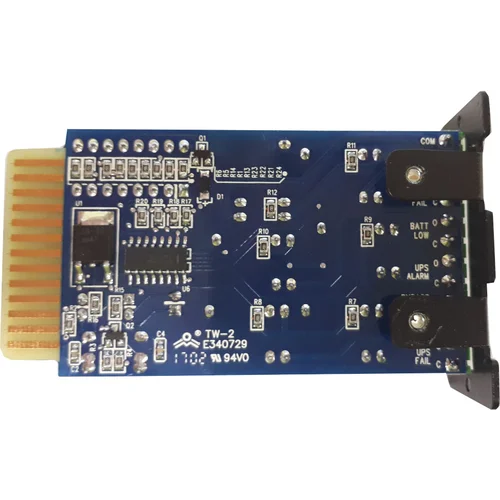

Модуль сухих контактов для ИБП серии Element II SNR-UPS-DRY-MINI является дополнительной опцией ИБП, используется для передачи сигналов о внутреннем состоянии ИБП внешним или периферийным устройствам управления. Карта подключается в слот для SNMP-карты источника бесперебойного питания серии Element II.
При использовании карты доступны следующие опции:
- информирование о включенном или выключенном ИБП;
- информирование о низком заряде АКБ;
- информирование о потеря входного питания;
- информирование о ИБП в режиме байпас;
- информирование об аварии (ошибке) на ИБП;
- возможность перезагрузки ИБП.

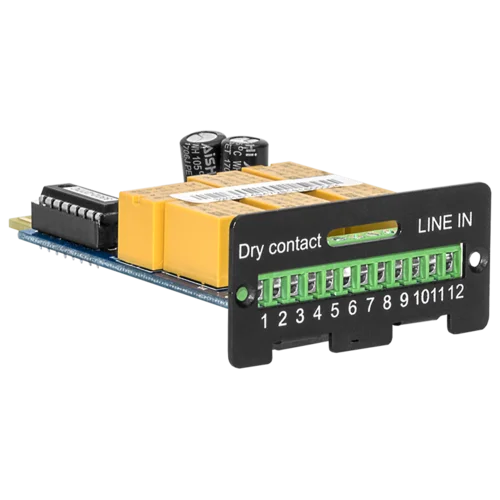

Информация о контактах соединительной клеммы на плате:
| Контакт № | Функция |
| 1 | Общий источник |
| 2 | Индикация работы (нормально разомкнут) |
| 3 | Авария электросети (нормально разомкнут) |
| 4 | Авария электросети (нормально замкнут) |
| 5 | Низкий заряд батареи (нормально разомкнут) |
| 6 | Низкий заряд батареи (нормально замкнут) |
| 7 | Аварийный сигнал ИБП (нормально разомкнут) |
| 8 | Аварийный сигнал ИБП (нормально замкнут) |
| 9 | Ибп в режиме байпаса (нормально разомкнут) |
| 10 | Ибп в режиме байпаса (нормально замкнут) |
| 11 | Ошибка ИБП (нормально разомкнут) |
| 12 | Ошибка ИБП (нормально замкнут) |
| CN4-1 | Удаленное выключение |
| CN4-2 | Земля |
Характеристики
| Общие | |
|---|---|
| Тип аксессуара для ИБП и БРП | Мониторинг ИБП |
