Обзор продукта

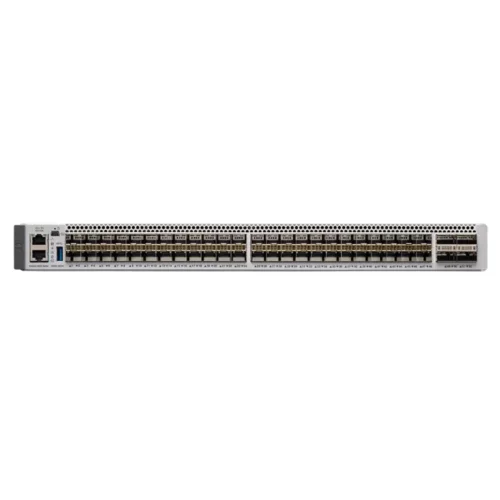

Cisco Catalyst 9500 серии — это коммутаторы корпоративного класса следующего поколения. Данная серия коммутаторов, основанная на процессоре x86, представляет собой ведущую специализированную платформу для уровня ядра и агрегирования, предназначенную для обеспечения безопасности, Интернета вещей, облачных технология и удобства обслуживания. Коммутаторы поставляются с 4-ядерным процессором x86 2,4-ГГц, 16-ГБ памяти DDR4 и 16-ГБ flash памяти.
Cisco Catalyst 9500 - это первая в отрасли специализированная линейка коммутаторов 25, 40 и 100 Gigabit Ethernet, предназначенная для корпоративной сети. Эти коммутаторы обеспечивают непревзойденный размер таблиц (MAC / route / ACL) и буферизацию для корпоративных приложений. Cisco Catalyst серии 9500 включает в себя неблокирующие коммутаторы с малым форм-фактором 40 и 100 Gigabit Ethernet (QSFP+, QSFP28), и 1, 10 и 25 Gigabit Ethernet (SFP / SFP + / SFP28), которые соответствуют различным потребностям предприятия. Коммутаторы поддерживают расширенные службы маршрутизации и инфраструктуры (такие как многопротокольная коммутация по меткам [MPLS] уровня 2 и уровня 3, VPN для многоадресной передачи [MVPN] и трансляция сетевых адресов [NAT]); Программно-определяемые возможности доступа Cisco (такие как база данных отслеживания хоста, междоменное подключение и протокол [VRF] с поддержкой маршрутизации и пересылки, основанный на использовании протокола VRF, LISP); и виртуализация сетевых систем с помощью виртуальной технологии Cisco StackWise, которая имеет решающее значение для их размещения в ядре сети предприятия
Основные особенности Cisco Catalyst 9500 серии:
● Application-Specific Integrated Circuit (ASIC) Cisco Unified Access Data Plane (UADP) , готовая к использованию технологий следующего поколения, с программируемым конвейером, возможностями микропроцессора и настраиваемым распределением переадресации уровней 2 и 3 на основе шаблонов и списками контроля доступа. (ACL) и записи качества обслуживания (QoS).
● Коммутационная способность до 6,4 Тбит/с с производительностью пересылки до 2 бит/с
● До 36 МБ единого буфера на ASIC
● ЦП Intel x86 с тактовой частотой 2,4 ГГц и до 120 ГБ USB 3.0 или до 960 ГБ SATA SSD для хранения приложений на основе контейнеров.
● До 32 неблокируемых портов 100 Gigabit Ethernet QSFP28
● До 32 неблокируемых портов 40 Gigabit Ethernet QSFP+
● До 48 неблокируемых портов 25 Gigabit Ethernet SFP28
● До 48 неблокируемых портов 10 Gigabit Ethernet SFP+
● Масштабируемые таблицы маршрутизации (IPv4, IPv6 и многоадресная рассылка) и таблицы уровня 2.
● До 256 000 записей маршрутизации (IPv4/IPv6) для высокопроизводительных развертываний ядра кампуса и агрегации.
● До 512 000 записей Flexible NetFlow (FNF) в аппаратном обеспечении.
● Аппаратная поддержка IPv6, обеспечивающая переадресацию на скорости передачи для сетей IPv6.
● Двойной стек IPv4/IPv6 и динамическое распределение таблиц аппаратной переадресации для упрощения миграции с IPv4 на IPv6.
● Аппаратная поддержка для размещения приложений (например, с помощью Cisco ThousandEyes Enterprise Agent).
● Встроенный IEEE 802.1ba AV Bridging (AVB) обеспечивает лучшее качество работы с AV за счет улучшенной синхронизации времени и QoS.
● Протокол точного времени (PTP; IEEE 1588v2) обеспечивает точную синхронизацию часов с точностью до микросекунды, что делает его пригодным для распределения и синхронизации времени и частоты по сети.
● Поддержка как статического, так и динамического NAT и преобразования адресов портов (PAT).
● Виртуальная технология Cisco StackWise, технология виртуализации сетевых систем, повышающая эффективность работы и ускоряющая непрерывную связь и масштабируемую пропускную способность системы. Multichassis EtherChannel можно настроить для членов StackWise-Virtual для обеспечения высокой отказоустойчивости.
● Блоки питания переменного и/или постоянного тока с платиновым рейтингом (КПД 90%).
● Заменяемые кассеты вентиляторов в полевых условиях
● Опция мониторинга Meraki Cloud
Тип коммутатора | |
---|---|
Тип коммутатора | Управляемый L3 |
Линейка Cisco | Catalyst 9500 |
Интерфейсы | |
Тип основных портов | 25GigabitEthernet SFP28 |
Интерфейсы 25GBase-X | 48 |
Интерфейсы 100GBase-X | 4 |
Консольный порт | RJ45 USB type B |
Management порт | 10/100/1000BaseT |
Количество основных портов | 48 |
Тип Uplink портов | 100GigabitEthernet QSFP28 |
Питание | |
Напряжение питания | ~220V AC |
Блоки питания | C9K-PWR-650WAC |
Допустимое напряжение питания | 90-264V AC |
L2 функционал | |
Поддержка стекирования | Нет |
Количество VLAN | 4096 |
Размер таблицы MAC адресов | 82000 |
Протоколы L2 резервирования | STP; RSTP; MSTP; ERPS; MRPP |
Количество multicast групп | 2000 |
L3 функционал | |
Размер таблицы маршрутизации | 90000 |
Протоколы маршрутизации | RIP; OSPF; BGP; PIM; EIGRP |
Поддержка MPLS | Да |
PoE | |
Поддержка PoE | Нет |
Физические характеристики | |
Система охлаждения | Активная |
SFP, GBIC, XFP, SFP+, X2, XENPAK, QSFP+, CFP модули / Модули QSFP28
Наименование товара | Артикул | Цена | Доступно / всего | |
---|---|---|---|---|
QSFP-100G-CU5M | Под заказ | |||
QSFP-40/100-SRBD | Под заказ | |||

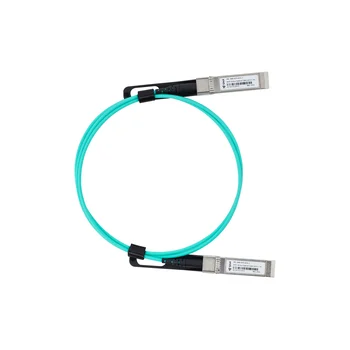

QSFP-100G-AOC2M | Под заказ | |||
QSFP-100G-AOC1M | Склад: 4/5 шт | |||
QSFP-100G-LR4-S | Под заказ | |||
QSFP-100G-AOC3M | Под заказ | |||
QSFP-100G-SM-SR | Под заказ | |||
SNR-QSFP28-SR4 | Склад: 100+/100+ шт (Транзит: 8 шт) | |||
QSFP-100G-AOC5M | Под заказ | |||
QSFP-100G-ER4L-S | Под заказ | |||
SNR-QSFP28-LR4 | Склад: 100+/100+ шт (Транзит: 10+ шт) | |||
QSFP-100G-CU1M | Под заказ | |||
QSFP-100G-AOC7M | Под заказ | |||
QSFP-100G-AOC10M | Под заказ | |||
QSFP-100G-CU2M | Под заказ | |||
QSFP-100G-AOC15M | Под заказ | |||
QSFP-100G-CWDM4-S | Под заказ | |||
QSFP-100G-CU3M | Под заказ | |||
QSFP-100G-PSM4-S | Под заказ |
SFP, GBIC, XFP, SFP+, X2, XENPAK, QSFP+, CFP модули / Модули SFP+
Наименование товара | Артикул | Цена | Доступно / всего | |
---|---|---|---|---|
SNR-SFP+W37-3 | Склад: 1/10+ шт (Транзит: 1 000+ шт) | |||
SNR-SFP+W73-3 | Склад: 5/10+ шт (Транзит: 1 000+ шт) | |||
SNR-SFP+LR-20 | Склад: 1 000+/1 000+ шт (Транзит: 1 000+ шт) | |||
SNR-SFP+LR-2 | Склад: 0/10+ шт (Транзит: 1 000+ шт) | |||
SNR-SFP+W37-20 | Склад: 10+/100+ шт (Транзит: 1 000+ шт) | |||
SNR-SFP+W73-20 | Склад: 10+/100+ шт (Транзит: 1 000+ шт) | |||
BO-SFP+SR | Склад: 100+/100+ шт | |||
BO-SFP+LR-20 | Склад: 100+/100+ шт | |||
SNR-SFP+SR | Склад: 100+/1 000+ шт (Транзит: 1 000+ шт) |
SFP, GBIC, XFP, SFP+, X2, XENPAK, QSFP+, CFP модули / Модули SFP28
Наименование товара | Артикул | Цена | Доступно / всего | |
---|---|---|---|---|
SNR-SFP28-W37-10 | Под заказ | |||
SNR-SFP28-W73-10 | Под заказ | |||
SNR-SFP28-W37-20 | Под заказ | |||
SNR-SFP28-W73-20 | Под заказ | |||
SNR-SFP28-SR | Склад: 10+/100+ шт (Транзит: 100+ шт) |
SFP, GBIC, XFP, SFP+, X2, XENPAK, QSFP+, CFP модули / Модули QSFP+
Наименование товара | Артикул | Цена | Доступно / всего | |
---|---|---|---|---|
SNR-QSFP+PSM4-2 | Склад: 10+/10+ шт (Транзит: 100+ шт) | |||
SNR-QSFP+SR4 | Склад: 100+/100+ шт (Транзит: 10+ шт) | |||
CVR-QSFP-SFP10G | Склад: 0/1 шт | |||
SNR-QSFP+PSM4-10 | Склад: 100+/100+ шт (Транзит: 100+ шт) |
Аксессуары для коммутаторов / Крепление, крепеж коммутаторов
Наименование товара | Артикул | Цена | Доступно / всего | |
---|---|---|---|---|
C9500-ACCKITH-19I | Транзит: 1 шт | |||
C9500-4PTH-KIT | Под заказ |
Аксессуары для коммутаторов / Блоки питания коммутаторов
Наименование товара | Артикул | Цена | Доступно / всего | |
---|---|---|---|---|
C9K-PWR-650WAC-R | Под заказ |
