Кабельная сборка MPO-24/UPC (F) – 2×MPO-12/UPC (M), OM4, Type A, 2 м
Описание
Кабельная сборка 1×MPO-24 – 2×MPO-12 (MPO conversion harness) разделяет одно 24-волоконное MPO-соединение на два 12-волоконных. Она позволяет согласовать 24-волоконную магистраль с оборудованием, кассетами и панелями под разъёмы MPO-12 без перекоммутации и переварки волокон.

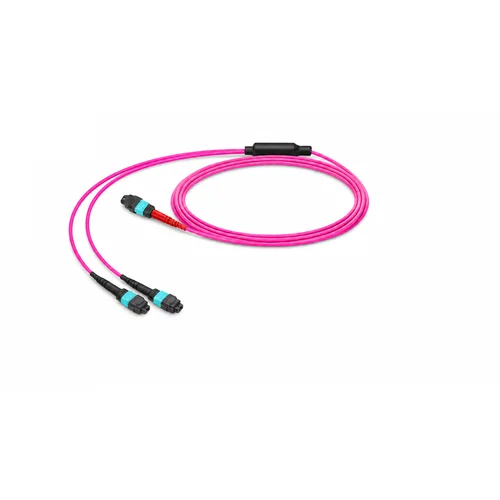

Сборка выполнена из многомодового кабеля OM4 50/125 мкм длиной 2 метра. С одной стороны установлен разъём MPO-24 female (без штифтов), с другой — два разъёма MPO-12 male (со штифтами). Полировка всех разъёмов — UPC (Ultra Physical Contact). Внешняя оболочка — LSZH (Low Smoke Zero Halogen).

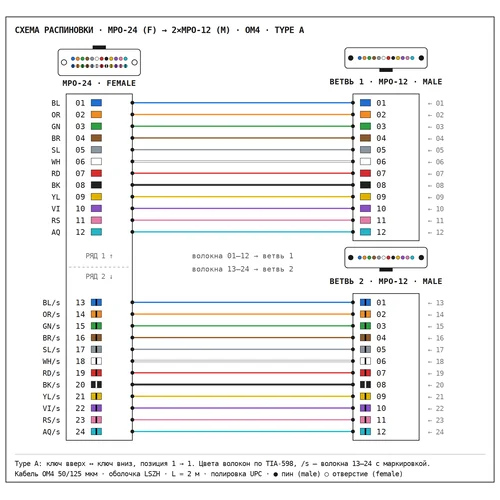

Разводка волокон выполнена по схеме Type A, без перестановок. Волокна 1–12 разъёма MPO-24 приходят на позиции 1–12 первого MPO-12, волокна 13–24 — на позиции 1–12 второго MPO-12. Порядок волокон внутри каждой ветви сохраняется, поэтому сборку можно встраивать в существующие каналы с полярностью Type A и Type B без изменения схемы.
Применение
- Подключение 24-волоконных магистралей к кассетам и панелям с разъёмами MPO-12.
- Миграция СКС с 12-волоконной на 24-волоконную инфраструктуру без замены существующих кассет.
- Распределение ёмкости магистрали между двумя стойками или двумя модулями оборудования.
- Каналы параллельной оптики 40/100/200/400G (SR4) в ЦОД и высокоплотных СКС.
- Межсоединения в сетях Ethernet, Fibre Channel и InfiniBand.
Преимущества
- Волокно OM4: поддержка 100G-SR4 до 100 м и 40G-SR4 до 150 м.
- Низкие вносимые и высокие обратные потери, стабильные от соединения к соединению.
- 100 % изделий проходят заводской контроль оптических параметров, геометрии торца и правильности разводки волокон.
- Одна сборка заменяет промежуточную кассету-конвертер: на одно соединение меньше и ниже потери в канале.
- Защищённая конструкция разъёмов снижает риск повреждения и загрязнения торцов волокон.
Исполнение под заказ
- Длина — любая, а также разная длина ветвей.
- Тип разъёмов: любые сочетания Female / Male на обеих сторонах.
- Категория волокна: OM3, OM4, OM5; одномодовое OS2 с полировкой APC.
- Полярность: Type A, Type B, Type C.
- Конфигурации: MPO-24 → 2×MPO-12, MPO-24 → 3×MPO-8, MPO-16 → 2×MPO-8 и другие.
- Исполнение разъёмов: стандартное или Low Loss.
Характеристики
| Технические характеристики | |
|---|---|
| Тип патчкорда | Распределительный (Simplex) |
| Количество волокон | 24 |
| Тип волокна | MM (OM4) |
| Тип коннектора A | MPO |
| Тип коннектора B | MPO |
| Тип полировки коннектора A | UPC |
| Тип полировки коннектора B | UPC |
| Полярность | Тип B |
| Длина патч-корда, м | 2 |
| Диаметр кабеля, мм | 3,0 |
| Материал оболочки | LSZH |
| Цвет оболочки | Пурпурный |
| Типичные вносимые потери, дБ | 02±01 |
| Максимальные вносимые потери, дБ | 0,5 |
| Воспроизводимость, дБ | ≤0,10 |
| Заменяемость, дБ | ≤0,20 |
| Обратное отражение, дБ | ≥50 |
| Минимальный радиус изгиба, мм | 30 |
| Количество подключений | Более 1000 раз |
| Диапазоны температур | |
| Температура хранения, °C | от -40 до 70 |
| Температура эксплуатации, °C | от -20 до 70 |
