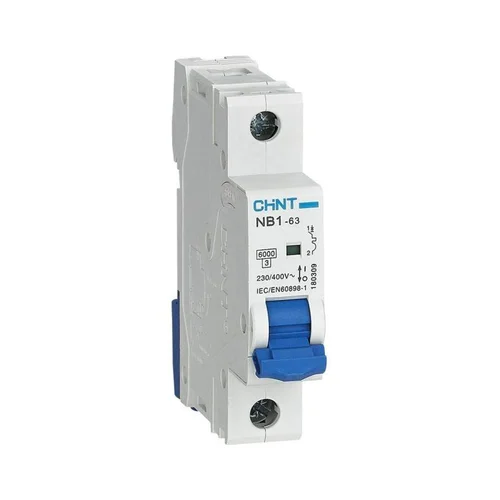

Автоматический выключатель NB1-63 широко используется в промышленных электрических сетях. Не менее популярны такие аппараты в гражданском строительстве. Устройство монтируется на DIN-рейку внутри электрического щита и служит для защиты потребителей электроэнергии и самой сети от токов перегрузки и токов КЗ. Срабатывание по току короткого замыкания соответствует характеристикам B, C и D. В конструкции выключателя предусмотрены специальные контакты, которые позволяют выполнить быстрое подключение шин типа PIN и FORK. На лицевой стороне устройства имеется окошко цветовой индикации. Оно дает возможность понять в каком положении находятся контакты - замкнутом или разомкнутом. Модельный ряд включает в себя аппараты на номинальные токи от одного до 63 ампер с отключающей способностью 6 и 10 кА. При смыкании и размыкании контактов происходит безопасное гашение электрической дуги в специальном канале для деионизации и охлаждения газов, возникающих при коммутации Преимущества: - Высокое качество комплектующих - Быстрый монтаж и надежность крепления - 100% контроль качества сборки - Международные сертификаты качества - Индикация положения контактов Электрическая износостойкость: 1500 Механическая износостойкость: 20000
Характеристики | |
---|---|
Вид товара | Выключатель автоматический модульный |
Высота,м | 0.019 |
Количество защищенных полюсов | 1 |
Номин. отключающая способность при коротком замыкании Icu IEC 60898 при 230 | 6 |
Номинальная отключающая способность в соответствии с EN 60898 ,кА | 6 |
Номинальное импульсное напряжение ,кВ | 4 |
Номинальное напряжение (В) | 230 |
Номинальное напряжение изоляции Ui ,В | 500 |
Номинальный ток, А. | 40 |
Общее количество полюсов | 1 |
Рабочая температура окружающей среды ,град.C | -25...40 |
Род тока | Переменный ток (AC) |
Серия | NB1-63 |
Степень загрязнения (число) | 2 |
Степень защиты IP | IP20 |
Характеристика срабатывания | C |
Частота (Гц) | 50...60 |
Ширина в числах модульных расстояний | 1 |
Ширина,м | 0.08 |
Гарантийный срок | 5 лет |
