Входной интерфейс
-
Тип входного интерфейса RS-232
-
Тип разъема DB9 мама
-
Выходной интерфейс
-
Тип выходного интерфейса RS-422/485
-
Тип разъема клеммы под винт
-
Параметры последовательной связи
-
Передаваемые сигналы RS-232: TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND
-
RS-422: TxD+, TxD-, RxD+, RxD-, GND
-
RS-485 (2-проводный): Data+, Data-, GND
-
RS-485 (4-проводный): TxD+, TxD-, RxD+, RxD-, GND
-
Скорость передачи данных, бит/с 50 ~ 115200
-
Требования к электропитанию
-
Рабочее напряжение 5 ~ 12 В пост.)
-
Потребление тока 10 мА при 5 В
-
Условия эксплуатации
-
Рабочая температура, °C 0 ~ +60
-
Температура хранения, °C -20 ~ +75
-
Рабочая влажность, % 5 ~ 95
-
Защита
-
Защита от импульсных помех, кВ 15
-
Конструктивные свойства
-
Материал корпуса Пластик
-
Размеры и вес
-
Габаритные размеры, мм 42 x 80 x 22
-
Вес нетто, кг 0.05
-
Монтаж
-
Монтаж Настольный/настенный
-
Наличие международных сертификатов
-
Безопасность UL60950-1
-
Электромагнитная совместимость (EMI) CISPR 32
-
FCC Part 15 Subpart B Class B
-
Электромагнитная совместимость (EMS) IEC 61000-4-2 (ESD)
-
IEC 61000-4-3 RS
-
IEC 61000-4-4 (EFT)
-
IEC 61000-4-5 Surge
-
IEC 61000-4-6 CS
-
IEC 61000-4-8
-
Электромагнитная совместимость (EMC) EN 55032/24
-
Среднее время наработки на отказ (MTBF), часов 2781161
-
Гарантийный срок
-
Гарантийный срок 5 лет
-
Комплект поставки

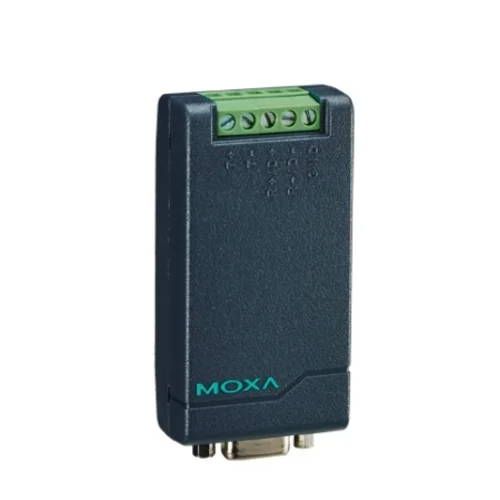

Конвертер TCC-80 для преобразования интерфейсов RS-232 в RS-422/485 имеет питание непосредственно через RS-232-порт и предназначен для подключения устройств RS-422/485 к ПК. С его помощью можно удлинить RS-232 интерфейс или объединить несколько устройств RS-232 в единую сеть. Устройство обеспечивает полное преобразование сигналов между RS-232 и RS-422/485 без необходимости в дополнительном источнике питания.
Особенности:
автоматический контроль направления передачи данных по RS-485, что упрощает обмен информацией;
поддержка питания от RS-232 порта, что исключает необходимость внешнего адаптера;
надежный пластиковый корпус, обеспечивающий защиту устройства;
компактные габариты, удобные для установки в ограниченном пространстве;
светодиодный индикатор, показывающий наличие питания;
в отличие от других моделей линейки TCC-80/801, модель TCC-80 не имеет изоляции на последовательной линии, что следует учитывать при использовании.
