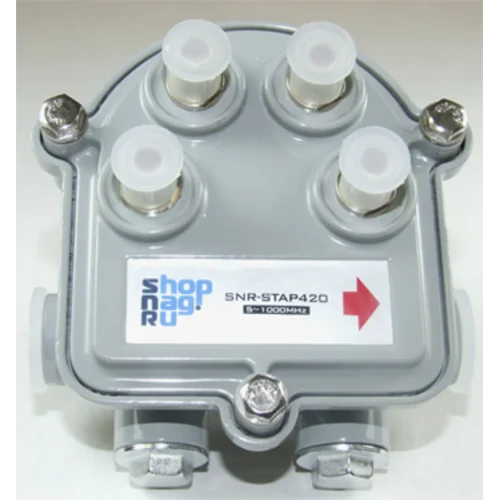

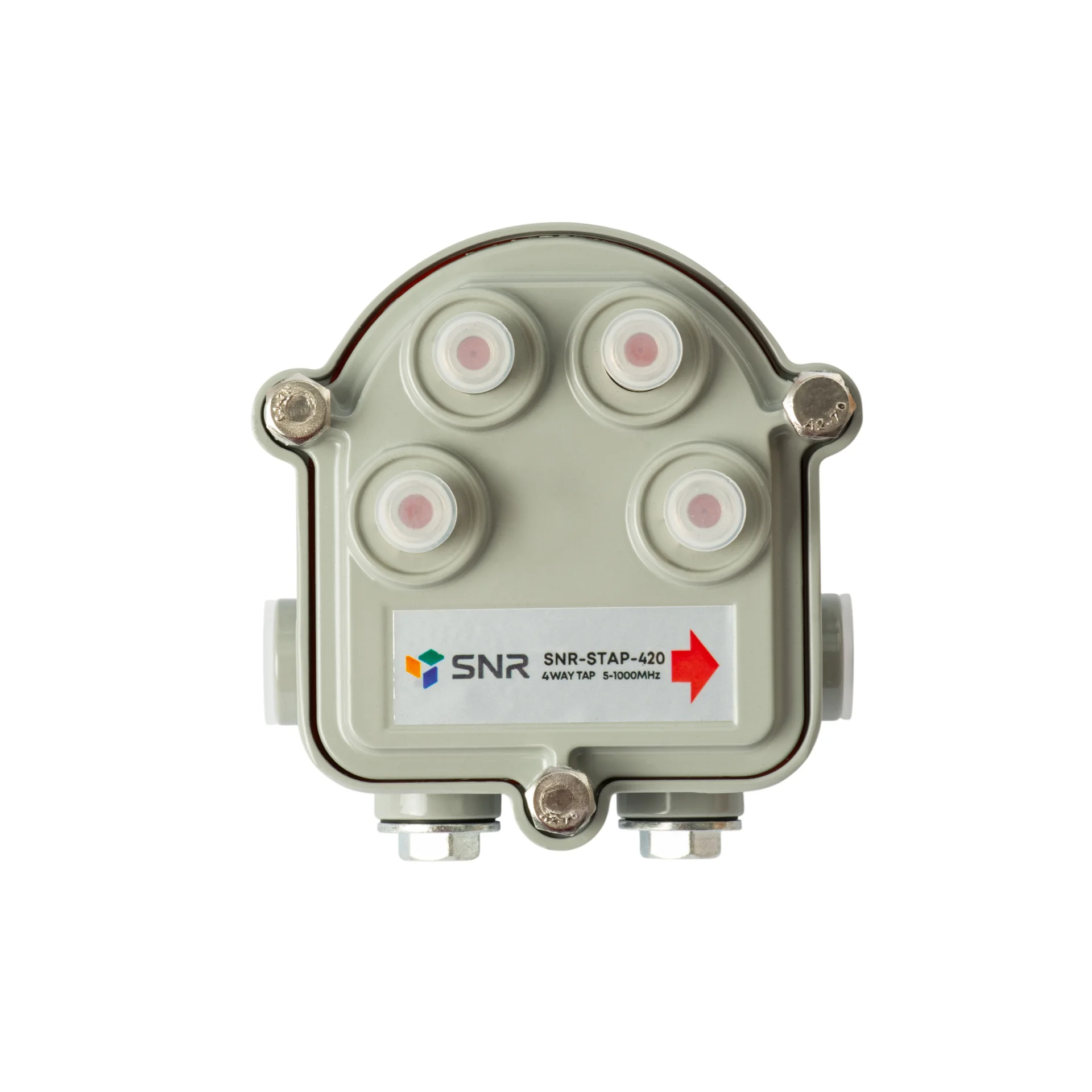

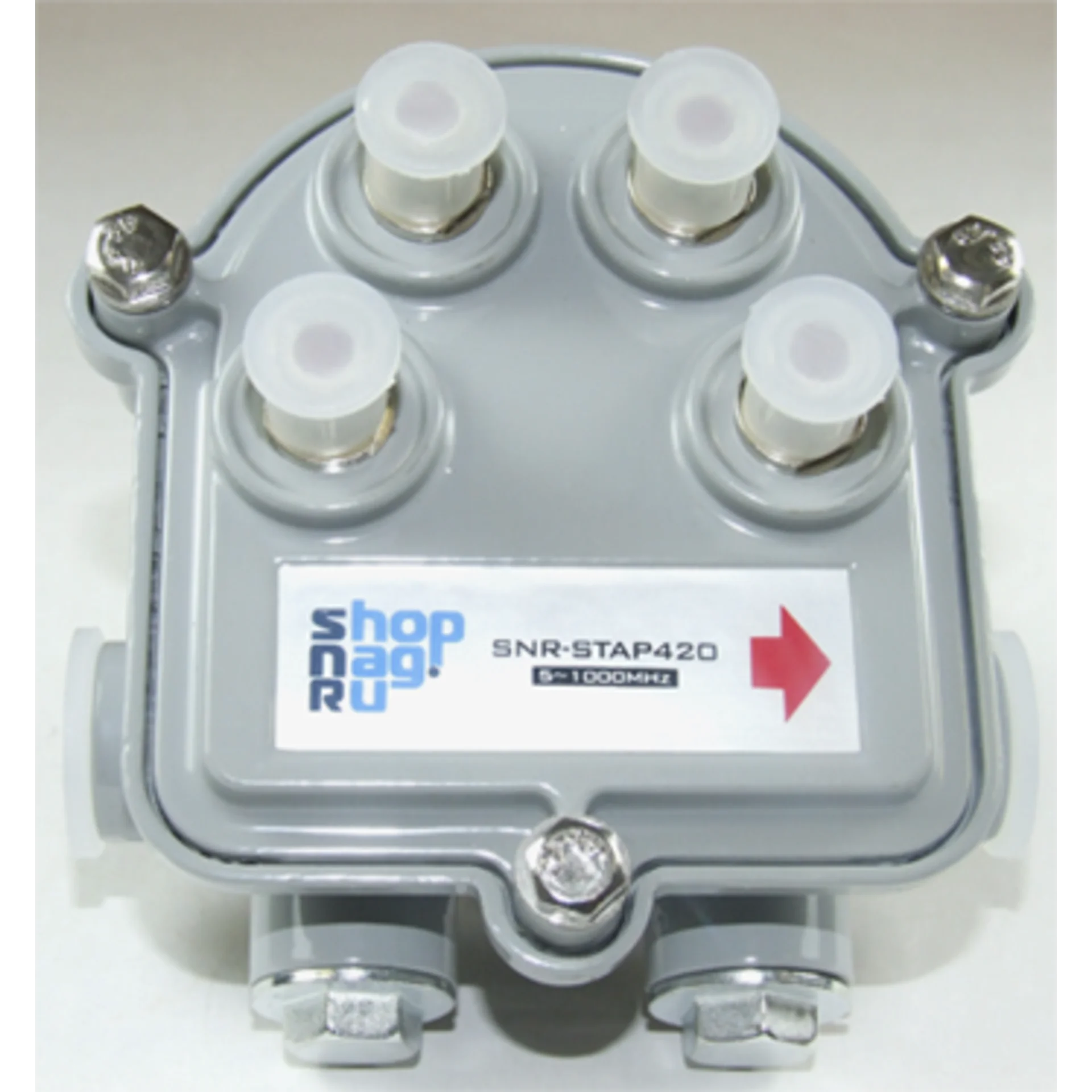

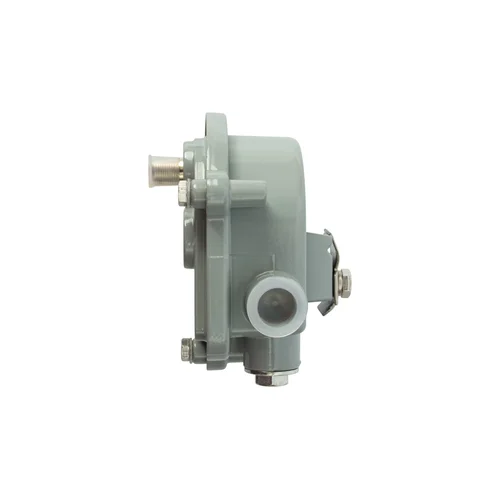

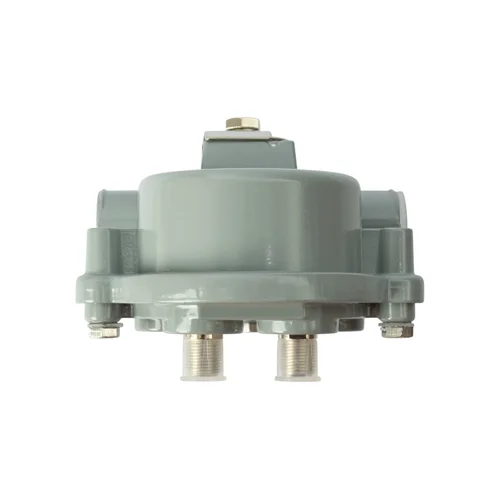

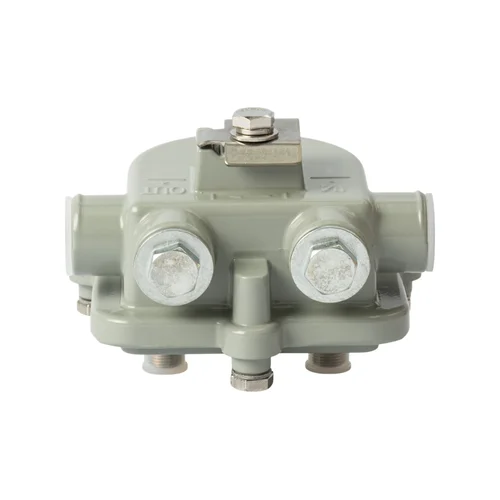

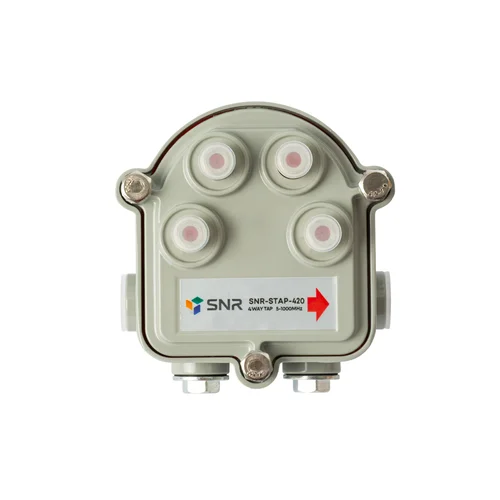

Ответвитель субмагистральный SNR-STAP420 на 4 отвода

Артикул:
SNR-STAP420 file_copy
Код товара: 04213
Ответвитель на 4 отвода для наружной установки, вносимое затухание IN-TAP 20dB.

Субмагистральные ответвители SNR предназначены для отвода части энергии радиочастотного сигнала от субмагистральной линии передачи в диапазоне 5…1000 МГц в домовую распределительную сеть.

Устройства выполнены в герметичных корпусах и предназначены для наружной установки. Ответвители снабжены магистральными разъемами 5/8" входа и выхода и F-разъемами отводов.

Полностью герметичные корпуса обеспечивают долговечность элемента и электромагнитную плотность. Крепежные элементы с оцинкованными поверхностями отлично защищены от коррозии и других вредных влияний среды. Субмагистральные ответвители и делители работают в диапазоне 5…1000 МГц. Разъемы рассчитаны на проход токов дистанционного питания между входом и выходом.

Технические характеристики ответвителя на 4:



Параметр Значение
Вносимые потери, dB Номинальное значение1114172023
Допуск ±1
Вносимые потери IN-OUT, dB 5?65MHz?4?3,3?2,3?2?1,8
65?550MHz ?4?3,3?2,3?2?1,8
550?750MHz ?4,5?3,5?2,5?2,3?2
750?1000MHz ?4,8?4,0?2,8?2,5?2,2
Развязка TAP-OUT, dB 5?65MHz?22?22?30?30?30
65?550MHz ?22?24?30?30?32
550?750MHz ?22?24?28?30?32
750?1000MHz ?22?24?24?26?26
Развязка TAP-TAP, dB 5?65MHz?22?22?22?22?22
65?550MHz ?25?25?30?30?30
550?750MHz ?22?22?25?25?25
750?1000MHz ?22?22?25?25?25
Неравномерность, dB ±1
Коэффициент отражения, dB ?16
Экранировка, dB ?100
Максимальный транзитный ток, A 6
Дистанционное питание, V 60 (50Hz)
Фоновая модуляция, dB ? -66
Тип разъемов входа и выхода 5/8"
Тип разъемов отвода F
