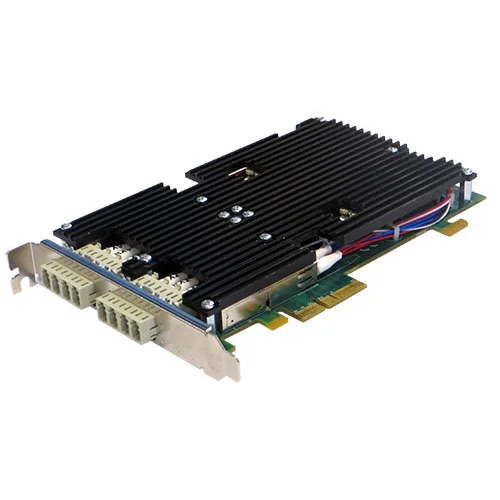

Сетевая карта 4 порта 1000Base-LX Bypass (LC, Intel 82580), Silicom PE2G4BPFi80-LX-SD-R

Нет отзывов
Нет вопросов
Silicom
Артикул:PE2G4BPFi80-LX-SD-R
Код товара: 20609
Silicom

Сетевая карта 4 порта 1000Base-LX Bypass (Intel 82580), Silicom PE2G4BPFi80-LX-SD-R, низкопрофильная, прозводство Израиль

Ваша цена (за шт): 346 624 ₽
Параметры заказа:
Описание

Сетевой адаптер PE2G4BPFi80-LX-SD-R может работать в трех режимах: Normal, Disconnect и Bypass.

В режиме Normal все порты представляют из себя независимые интерфейсы.

В режиме Bypass, все пакеты получаемые от одного порта передаются в соседний. В этом режиме соединения Ethernet-портов отключены от системы и коммутируются между портами для создания loop-back кросс-соединений между Ethernet портами. Таким образом в режиме Bypass все пакеты полученные нак один порт передаются на соседний и наоборот. Эта возможность позволяет обходить систему, давшую сбой, увеличивая отказоустойчивость сети.

В режиме Disconnect адаптер имитрирует отключения кабеля. В режиме Disconnect коммутатор/маршрутизатор не определяет линк от Ethernet Adapter'а. Серверные адаптеры Silicom с функцией Bypass содержат контроллер WDT (Watch Dog Timer). Драйвер карты или программное приложение могут отправлять комманды в контоллер WDT. Драйвера на карту, контроллер WDT и схема Bypass позволяют контролировать и управлять режимом работы адаптера.

Сетевые карты Silicom PE2G4BPFi80-LX-SD-R идеально подходят для создания сегментированных сетей, обеспечения бесперебойной работы критически важных сетевых приложений, используются в высокопроизводительных серверных средах.

Silicom’s Dual Port Fiber Gigabit Ethernet Bypass Server adapter построен на контроллере Intel 82580.

Основные характеристики:

  • PCI Express X4 lanes
  • Поддержка PCI Express Base Specification 2.1 (5GT/s)
  • Укороченная карта (167.64мм x 109.1мм)

Особенности производительности:

  • Поддержка Flow Control
  • Поддержка 802.1q VLAN
  • Приоритезация на основании 802.1p
  • Поддержка Jumbo Frame (9.5KB)
  • Глубокий пакетный буфер
  • Аппаратная разгрузка TCP сегментации
  • Аппаратная разгрузка проверки контрольных сумм IPV6 IP/ TCP и IP/UDP
  • Аппаратная разгрузка проверки контрольных сумм фрагментированных UDP для сборки пакетов
  • Прерывания, инициируемые сообщениями (MSI, MSI-X)
  • 8 очередей приема и 8 очередей передачи на порт
  • Поддержка до 8 VMDq на порт
  • Поддержка Direct Cache Access (DCA)
  • Поддержка LAG и Load Balancing

Поддержка операционных систем (стандартные Intel-драйвера):

  • LinuxLinux
  • FreeBSD
  • Windows
  • VMware

Производитель: Silicom

Функциональное описание

Сетевой адаптер PE2G4BPFi80-LX-SD-R может работать в трех режмах: Normal, Disconnect и Bypass. В режиме Normal все порты представляют из себя независимые интерфейсы.

Рисунок 1: Функциольная диаграмма режима Normal

В режиме Bypass, все пакеты получаемые от одного порта передаются в соседний. В этом режиме соединения Ethernet-портов отключены от системы и коммутируются между портами для создания loop-back кросс-соединений между Ethernet портами. В этом режиме сетевые порты становятся замкнутыми друг на друга и не соединены с интерфейсами подключения к шине PCI-Express. (см. рисунок 2).

Рисунок 2: Функциональная диаграмма режима Bypass

В режиме Disconnect, сетевые порты отключены от интерфейсов подключения к шине PCI-E.  (см. рисунок 3)

Рисунок 3: Функциональная диаграмма режима Disconnect

Сетевой адаптер PE2G4BPFi80-LX-SD-R поддерживает программное переключение режимов работы: Normal, Disconnect и Bypass.

Bypass-адаперы Silicom поддерживают режимы работы: Disable Bypass, Disable Disconnect; таким образом если адаптеры получают команды Disable Bypass / Disable Disconnect, сетевай карта не переходит в режимы Bypass/Disconnect, команды так же действуют в случае отключения питания. Эта функция позволяет эмулировать работу стандартной NIC карты.

Сетевой адаптер поддерживает режим Disable, задавая режим работы по умолчанию при включении и выключении электропитания. Эти настройки сохраняются и при выключении элтекропитания.

Характеристики
Характеристики
Количество портов4
Чипсетx540
Поддержка BypassДа
Поддерживаемый тип интерфейсов сетевой картыИнтерфейсы 1000 BaseX SFP
Среда передачи данныхОптика
Скорость интерфейса1Gb
Форм-факторPCIe
