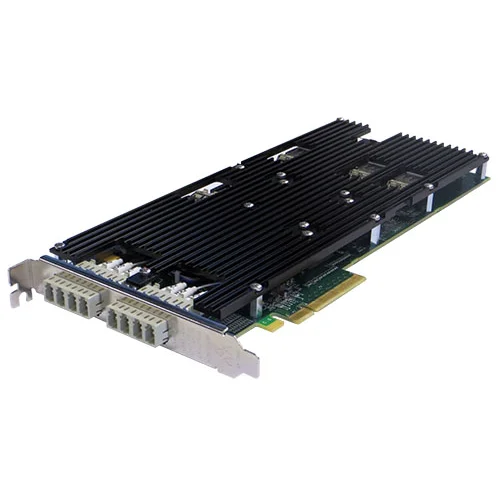

Сетевая карта 4 порта 1000Base-LX/10GBase-LR Bypass (LC, Intel 82599ES), Silicom PE310G4BPi9-LRD-SD

Сетевая карта PE310G4BPi9-LRD-SD предназначена для использования в inline-сетевых системах (DPI, IDP, Firewall и т.д.), требующих обеспечения сетевой связанности даже при отказе системы.

Сетевой адаптер PE310G4BPi9-LRD-SD может работать в трех режимах: Normal, Disconnect и Bypass.

В режиме Normal все порты представляют из себя независимые интерфейсы.

В режиме Bypass, все пакеты получаемые от одного порта передаются в соседний. В этом режиме соединения Ethernet-портов отключены от системы и коммутируются между портами для создания loop-back кросс-соединений между Ethernet портами. Таким образом в режиме Bypass все пакеты полученные нак один порт передаются на соседний и наоборот. Эта возможность позволяет обходить систему, давшую сбой, увеличивая отказоустойчивость сети.

В режиме Disconnect адаптер имитрирует отключения кабеля. В режиме Disconnect коммутатор/маршрутизатор не определяет линк от Ethernet Adapter'а. Серверные адаптеры Silicom с функцией Bypass содержат контроллер WDT (Watch Dog Timer). Драйвер карты или программное приложение могут отправлять комманды в контоллер WDT. Драйвера на карту, контроллер WDT и схема Bypass позволяют контролировать и управлять режимом работы адаптера.

Сетевые карты Silicom PE310G4BPi9-LRD-SD идеально подходят для создания сегментированных сетей, обеспечения бесперебойной работы критически важных сетевых приложений, используются в высокопроизводительных серверных средах.

Контроллер Intel 82599ES поддерживает апаратное укорение, снимающее с хостов такие задачи как проверку контрольных сумм TCP/UDP/IP пакетов и TCP сегментацию. Сетевые карты Silicom идеально подходят для создания сегментированных сетей, обеспечения бесперебойной работы критически важных сетевых приложений, используются в высокопроизводительных серверных средах.

Основные характеристики:

• PCI Express X8 lanes
• Поддержка спецификации PCI-Express Base Specification Revision 3.0 (8 GTs)
• Полный профиль (241.3мм X 110.13мм)

Характеристики производительности:

• Поддержка jumbo-frame до 15.5КБ
• Поддержка Flow control
• Управление статистикой и RMON
• Поддержка 802.1q VLAN
• Аппаратная разгрузка TCP сегментации: до 256KB
• Аппаратная разгрузка проверки контрольных сумм IPV6 IP/ TCP и IP/UDP
• Аппаратная разгрузка проверки контрольных сумм фрагментированных UDP для сборки пакетов
• Прерывания, инициируемые сообщениями (MSI, MSI-X)
• Регулирование прерываний для ограничения интенсивности прерываний и оптимизации использования CPU
• Поддержка 16 виртуальных очередей устройств (VMDq) на порт
• Поддеркжа Direct Cache Access (DCA)
• Большой входящий пакетный буфер (512 КБ)
• Большой исходящий пакетный буфер (160КБ)

Поддержка операционных систем (стандартные Intel-драйвера):

• Linux

Функциональное описание

Сетевой адаптер PE310G4BPi9-LRD-SD может работать в трех режмах: Normal, Disconnect и Bypass. В режиме Normal все порты представляют из себя независимые интерфейсы.

Рисунок 1: Функциольная диаграмма режима Normal

В режиме Bypass, все пакеты получаемые от одного порта передаются в соседний. В этом режиме соединения Ethernet-портов отключены от системы и коммутируются между портами для создания loop-back кросс-соединений между Ethernet портами. В этом режиме сетевые порты становятся замкнутыми друг на друга и не соединены с интерфейсами подключения к шине PCI-Express. (см. рисунок 2).

Рисунок 2: Функциональная диаграмма режима Bypass

В режиме Disconnect, сетевые порты отключены от интерфейсов подключения к шине PCI-E.  (см. рисунок 3)

Рисунок 3: Функциональная диаграмма режима Disconnect

Сетевой адаптер PE310G4BPi9-LRD-SD поддерживает программное переключение режимов работы: Normal, Disconnect и Bypass.

Bypass-адаперы Silicom поддерживают режимы работы: Disable Bypass, Disable Disconnect; таким образом если адаптеры получают команды Disable Bypass / Disable Disconnect, сетевай карта не переходит в режимы Bypass/Disconnect, команды так же действуют в случае отключения питания. Эта функция позволяет эмулировать работу стандартной NIC карты.

Сетевой адаптер поддерживает режим Disable, задавая режим работы по умолчанию при включении и выключении электропитания. Эти настройки сохраняются и при выключении элтекропитания.
