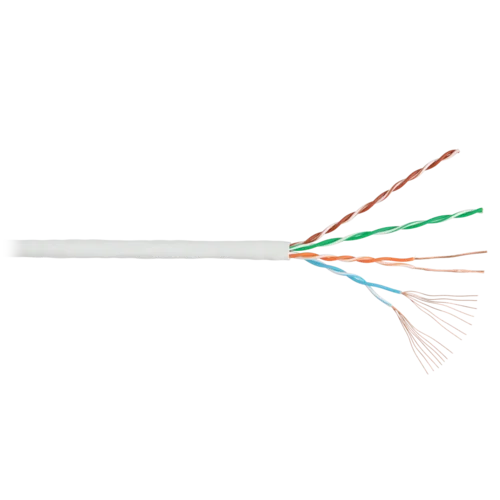

Многожильные кабели предназначены для изготовления коммутационных шнуров (патч-кордов). Каждый проводник состоит из тонких медных жил, свитых между собой, что обеспечивает лучшую физическую устойчивость к многократным изгибам. По сравнению с цельными, многожильные проводники отличаются большим затуханием на высоких частотах, что накладывает определенные ограничения на использование таких кабелей и коммутационных шнуров на их основе. По этой причине суммарная длина коммутационных шнуров в канале связи в общем случае не должна превышать 10-ти метров. Для каналов с коротким постоянным сегментом допускается некоторое увеличение суммарной длины патч-кордов, но не более чем до 20-ти метров. Методика пересчета длины шнуров подробно описана в стандартах связи. Кабель NKL 1010C-GY состоит из 4 пар многожильных медных проводников в LZSH оболочке и соответствует категории 5e. Многожильные кабели поставляются в простых картонных коробках, бухтами по 305 метров .
Общие параметры | |
---|---|
Категория витой пары | 5e |
Полоса пропускания, МГц | 100 |
Конструкция | U/UTP |
Тип экрана | Отсутствует |
Количество пар | 4 |
Материал проводников | Медь (Сu) |
Тип проводников | Многожильный |
Диаметр проводников, мм | 7x0,192 |
Материал изоляции проводников | Полиэтилен высокой плотности (HDPE) |
Материал оболочки | LSZH |
Применение | Для внутренней прокладки |
Цвет оболочки | Серый |
Упаковка | Картонная коробка |
Метраж в упаковке | 305 |
Электрические характеристики | |
Волновое сопротивление, Ом | 100±15 |
Погонное сопротивление по постоянному току, Ом/км | 95 |
Условия эксплуатации | |
Радиус изгиба при прокладке, D | Не менее 5 |
Радиус изгиба при эксплуатации, D | Не менее 4 |
Растягивающее усилие, H | Не более 50 |
Температура хранения, °C | от -20 до 60 |
Температура монтажа, °C | от 0 до 50 |
Температура эксплуатации, °C | от -20 до 60 |
