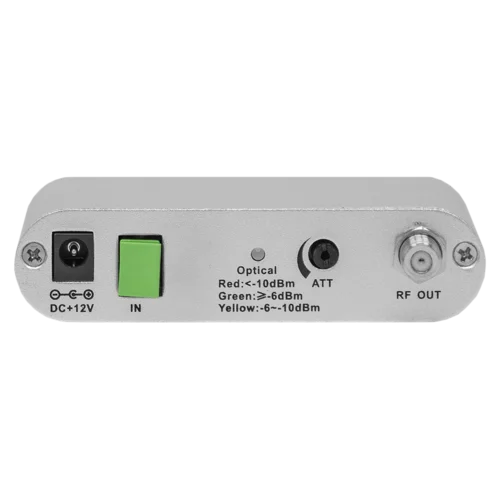

Приёмник оптический для сетей КТВ Vermax-LTP-078-6-ISw

Нет отзывов
Нет вопросов
Vermax
Артикул:Vermax-LTP-078-6-ISw
Код товара: 30206
Vermax
Ваша цена (за шт): 1 697 ₽
Параметры заказа:
Описание

Оптический приемник Vermax-LTP-078-6-IS предназначен для оптических участков PON сетей с глубоким проникновением оптики в квартиру/дом (FTTH). В модификации -ISw он фильтрует длины волн 1310/1490нм и осуществляет преобразование оптического сигнала с длиной волны 1550нм в радиочастотный (RF) широкополосный сигнал 45-1000МГц, а также последующее усиление сигнала для его распределения по сети небольшой протяженности. Приемник позволяет работать с очень низкими уровнями оптической мощности (до -10дБм), типовыми для архитектуры FTTH, гарантируя снижение расходов, связанных с оптическим бюджетом по станционной стороне.



Модификации изделия:

Vermax-LTP-078-6-IS: рабочая длина волны составляет 1100 ~ 1620 нм.

Vermax-LTP-078-6-ISw: встроенный фильтр оптических сигналов, рабочая длина волны радиочастотного излучения - 1550 нм.

Vermax-LTP-078-6-ISp: встроенный CWDM, рабочая длина волны составляет 1550 нм. Длины волн 1310/1490 нм выводятся на отдельный SC/UPC порт для подключения к EPON, GPON и ONU.



Особенности:

• Радиочастотный диапазон до 1 ГГц.

• встроенный фильтр оптических сигналов (опция для моделей -ISw)

• Вывод оптических сигналов с длинами волн 1310 нм и 1490 нм на отдельный PON порт (опция для моделей -ISp)

• Возможность работы с низкими уровнями оптической мощности до -10дБм. (Сохраняет допустимые параметры сигнала при уровне на входе до -15дБ включительно.)

• Плавная регулировка выходного уровня с помощью аттенюатора.

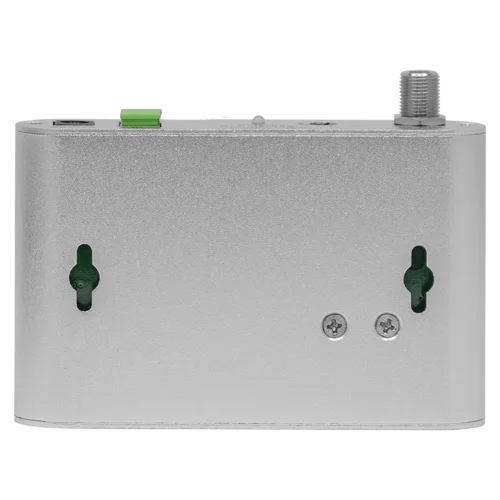

• Компактные размеры, алюминиевый корпус. Потребляемая мощность не превышает 3 Вт.

Расшифровка артикула

Например для Vermax-LTP-088-7-IS

Vermax - марка
LTP - семейство приёмников
088-7 - максимальный выход 88дБмкВ при минимальном доступном сигнале на оптическом входе -7дБм
IS - вариант исполнения, в данном случае внутреннее, с одним оптическим входом.

Доступные варианты исполнения
I - indoor - внутреннее
- outdoor - внешнее защищённое
S - single - Один оптический вход
D - dual - два оптических входа
N - NSM - наличие IP интерфейса, мониторинг и управление по SNMP
p - PON - приёмник имет отдельный порт SC/UPC для длин волн 1310/1490
w - приёмник имеет встроенный фильтр 1310/1490
b - Большой корпус, как отличительная особенность популярного приёмника SNR-OR-114-09
Характеристики
Оптические характеристики
Оптическая длина волны, нм1100 ~ 1600 или 1530 ~ 1620
Тип оптического разъемаSC/APC
SC/UPC (опция)
Кол-во оптических входов1
Рабочая входная оптическая мощность, дБм-6
WDM фильтрДа
Входные потери на отражение дБ≥ 14
Тип оптического волокнаОдномодовое
Характеристики ВЧ тракта
Выходная мощность RF порта78
Кол-во RF выходов1
Частота ВЧ выхода, МГц45 - 1003
Неравномерность АЧХ, дБ±0.75
Выходное сопротивление,Ом75
Общие характеристики
Управление и мониторингНет
Рабочая температура, °С-20...+55
Габариты, мм109*80*26
Потребляемая мощность, Вт3
Параметры качества при 114 dBμV,EQ=9dB,Pin=-1dBm,58ch Analog+22chDigital
C/N, дБ≥ 46
