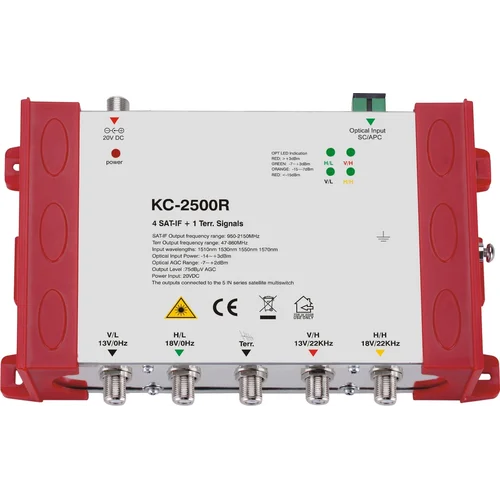

Оптический приемник КС2500R используется для создания ТВ/спутниковых систем с использованием технологии оптического волокна и передачи на длине волны 1550 нм. Оптический приемник позволяет принять оптический сигнал от передатчика КС2500R и сконвертировать в спутниковые, наземные DVB-T2 и FM/DAB + радиосигналы. Эта технология отличается низким затуханием, низким уровнем помех и, что самое главное, позволяет передавать сигналы на большие расстояния. Передатчик имеет оптический выход (выходная мощность + 6 дБм), заканчивающийся разъемом типа SC / APC, что позволяет распределять сигнал по 32 приемным точкам, расположенным в радиусе 10 км, с использованием одномодового волокна. Точное количество точек приема и их максимальное расстояние от источника сигнала можно определить, уравновесив затухание оптического тракта с бюджетом оптической мощности.
Основные особенности:
-
Предназначен для спутниковой оптической системы
-
Широкий рабочий частотный диапазон: 47-860 MГц / 950-2150 МГц
-
Высокая линейность
-
Использование усилителя GaAs
-
Низкий шум
-
Встроенный CWDM, с использованием малогогабаритного лазера DFB (передатчик)
-
Выходы, 13/18 В, 0/22KГц для работы с LNB
-
Переключатель режима LNB позволяет использовать Quattro или QUAD LNB (передатчик)
- Адаптер питания 20В 2500 мА в комплекте
Характеристики:
|
Параметр |
Ед. изм |
Описание |
Примечание |
|
Интерфейс: |
|||
|
ВЧ Разъем |
F-мама |
5 (4SAT + 1TERR) |
|
|
Разъем |
SC/APC или FC/APC |
||
|
Источник питания |
F-мама |
||
|
Оптика: |
|||
|
Входная мощность |
дБм |
-14 ~+3/ -7 ~+2 АРУ |
|
|
Возвратные потери |
ДБ |
≥ 45 |
|
|
Длина волны |
нм |
1510 - 1570 |
|
|
Тип волокна |
одномод |
||
|
ВЧ: |
|||
|
Вых.сопротивление |
75 |
||
|
TERR диапазон |
МГц |
47 - 860 |
|
|
TERR неравномерность |
дБ |
± 0.75 |
|
|
TERR вых.уровень |
≥ 75 |
АРУ |
|
|
TERR возвратные потери |
дБ |
≥ 12 |
|
|
CNR |
дБ |
≥ 52 |
|
|
CSO |
дБ |
≥ 60 |
|
|
СТВ |
дБ |
≥ 63 |
|
|
SAT диапазон |
МГц |
950 - 2150 |
|
|
SAT неравномерность |
дБ |
± 1.5 |
|
|
SAT вх.уровень |
≥ 75 |
||
|
SAT возвратные потери |
дБ |
≥ 10 |
|
|
Стабильность АРУ |
дБ |
± 1 |
|
|
Другие параметры: |
|||
|
Питание |
20VDC 2500mA |
||
|
Потребление |
Вт |
< 8 |
|
|
Размер |
мм |
195 x 135 x 45 |
|
|
Материал корпуса |
Жесть |
||
Схема применения:
| Общие характеристики | |
|---|---|
| Напряжение питания, В | DC: 20В 2500mA |
| Потребляемая мощность, Вт | 8 |
| Габариты, мм | 195 x 135 x 45 |
