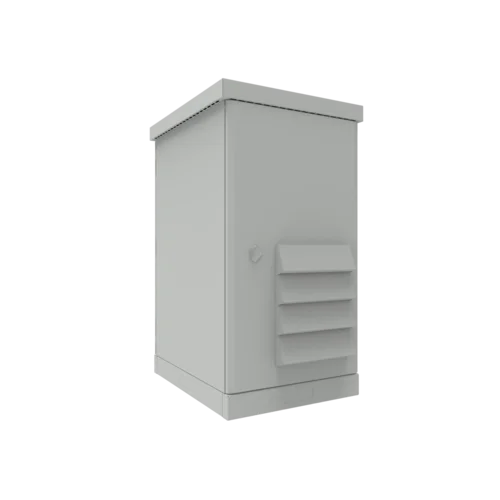

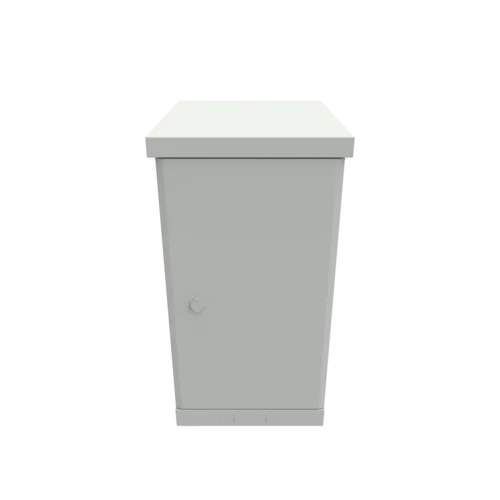

Шкаф климатический серии SNR-OFC-247090-10 предназначен для размещения автономно функционирующего активного и пассивного телекоммуникационного оборудования и поддержания заданного температурного режима при эксплуатации этого оборудования.
Возможна установка в закрытых помещениях или на открытом воздухе.

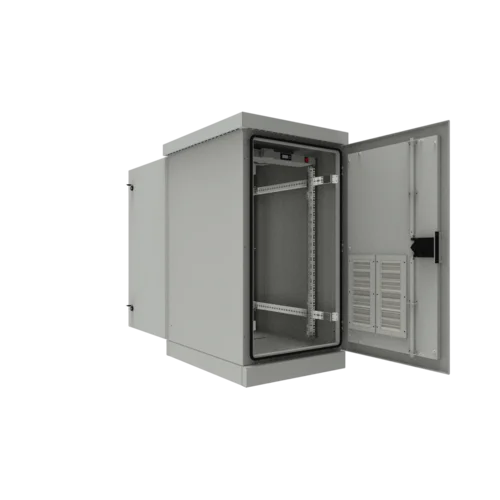

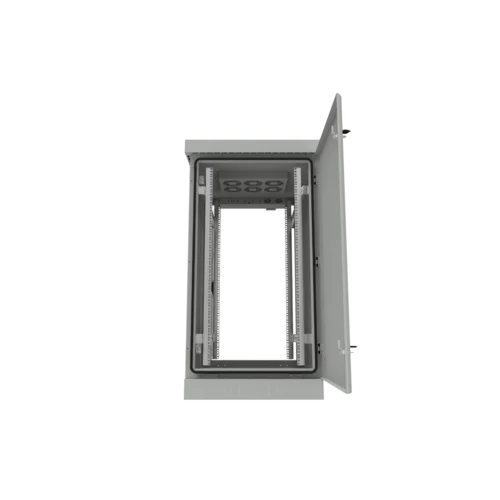

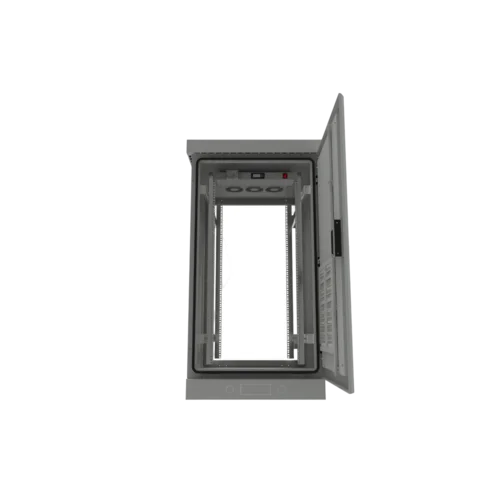

Корпус шкафа имеет сварную металлическую конструкцию, внутри покрыт термоизоляционным негорючим материалом. В основании шкафа предусмотрена съемная заглушка для ввода кабеля. Регулируемые по глубине 19'' направляющие толщиной 2 мм.
Шкаф имеет предустановленный вентиляторный модуль.
Вид климатического исполнения У2 ГОСТ 15150 с предельными рабочими температурами воздуха при эксплуатации от -50 С до +45 С и относительной влажности воздуха не более 80% при +20 С.
Степень защиты: IP54
| Габаритные размеры |
| Схема электрическая принципиальная |
| Обозначение | Наименование | К-во |
| XS3, XS4 | Разъем питания IEC 60320 C13 | 2 |
| SB1 | Конопка вкл./выкл. | 1 |
| A1 | Цифровой терморегулятор | 1 |
| A2 | Гигростат | 1 |
| XS1, XS2 | Разъем питания IEC 60320 C14 | 2 |
| XS5, XS6 | Кабель питания IEC 60320 C13 - IEC 60320 C14 | 2 |
| U1 | Вентиляторный модуль | 1 |
| М1..М6 | Вентилятор | 6 |
| Характеристики | |
|---|---|
| Тип шкафа | Климатический шкаф |
| Тип установки | Напольное |
| Класс защиты IP | IP54 |
| Высота мм | 1 375 |
| Высота, U | 24 |
| Ширина | 750 |
| Глубина, мм | 960 |
| Полезная глубина, мм | 780 |
| Распределенная нагрузка, кг | 500 |
| Тип двери спереди | Цельнометаллическая |
| Тип двери сзади | Цельнометаллическая |
| Цвет | Серый |
