Описание
Механический байпас 16А SNR-PDU-BYPASS-06A01B разработан для источников бесперебойного питания мощностью 1-3кВА. В нормальном режиме работа ИБП питается от сети и питает нагрузку. При переключении в режим Bypass, нагрузка начинает получать электроэнергию непосредственно из сети, изолируя ИБП, позволяя извлечь его для обслуживания или ремонта.

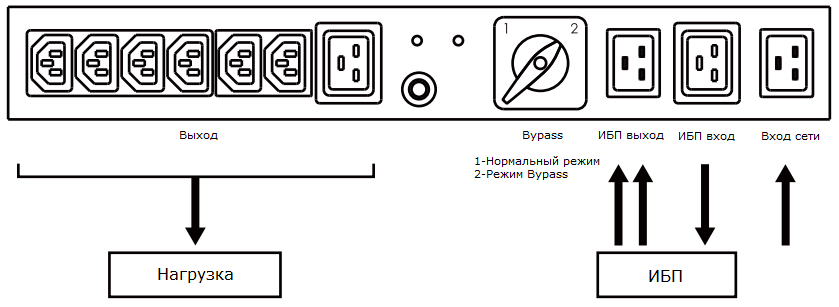

Механический байпас 16А работает двух режимах: нормальном и в режиме Bypass. Вращающийся переключатель (D) используется для переключения между этими режимами.
- В нормальном режиме работы нагрузка питается через ИБП из сети. Если происходит сбой питания, ИБП перейдёт в режим работы от батарей, чтобы продолжить обеспечивать нагрузку бесперебойным питанием. Переключите поворотный переключатель в положение «1», чтобы устройство работало в нормальном режиме.
- В режиме Bypass нагрузка начинает получать электроэнергию непосредственно из сети, изолируя ИБП, позволяя извлечь его для обслуживания и ремонта. Переключите поворотный переключатель в положение «2», чтобы работать в режиме Bypass.

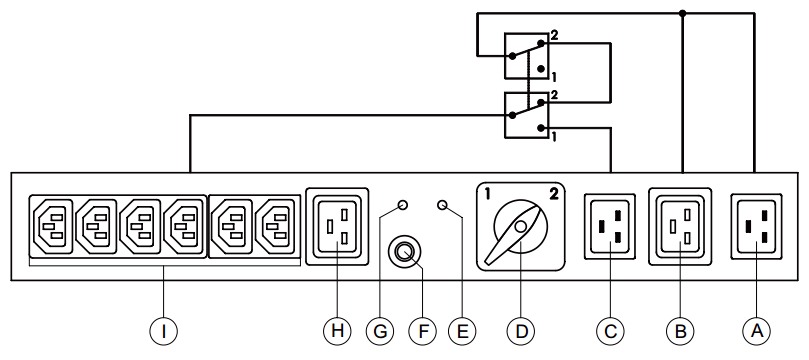

| A | 1× IEC-C20 (16A) входной разъем: подключение к сети переменного тока |
| B | 1× IEC-C19 (16A) выходной разъем: подключение к входу ИБП |
| C | 1× IEC-C20 (16A) входной разъем: подключение к выходу ИБП |
| D | Поворотный переключатель: используется для переключения между обычным режимом и режимом Bypass |
| E | Индикатор байпаса: указывает, что устройство работает в режиме Bypass |
| F | Сбрасываемый автоматический выключатель: защищает устройство от перегрузок |
| G | Обычный светодиод: указывает, что устройство работает в обычном режиме |
| H | 1× IEC-C19 (16A) выходной разъем: подключение к выходной нагрузке |
| I | 6× IEC-C13 (10A) выходной разъем: подключение к выходной нагрузке |
| Комплект поставки: | |
| Кронштейны, для монтажа в стойку | 1 комплект |
| Кабель Schuko - IEC-C19 | 1 шт |
| Кабель IEC-C20 - IEC-C19 | 1 шт |
| Кабель IEC-C20 - IEC-C13 | 1 шт |
| Кабель IEC-C19 - IEC-C14 | 1 шт |
*в зависимости от поставки комплектация может изменяться

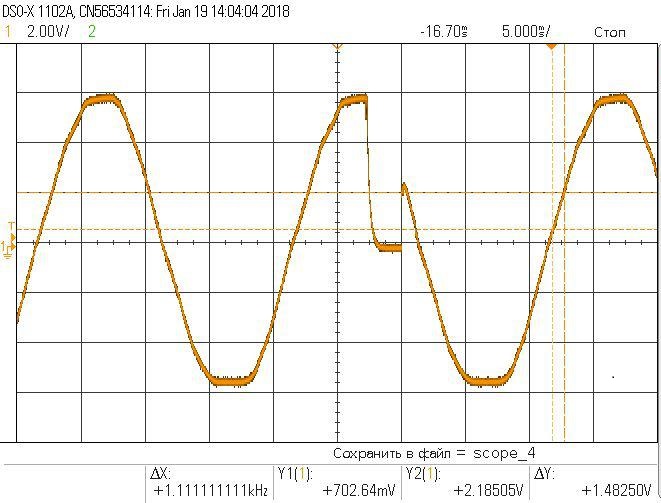

Время переключения
Характеристики
| Общие | |
|---|---|
| Тип аксессуара для ИБП и БРП | Байпас |
Документация и ПО
Паспорт
