Описание

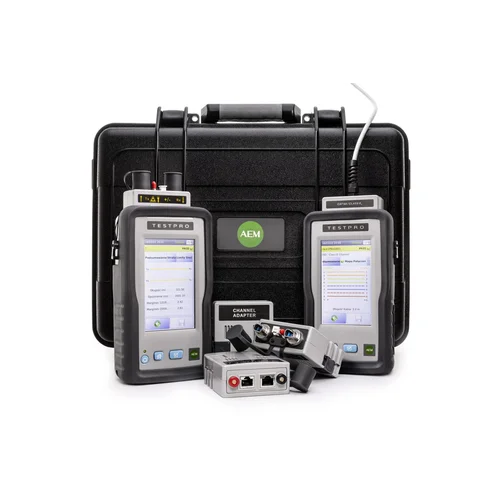

TestPro CV100-К50 – набор для диагностических и сертификационных испытаний СКС на базе витой пары. Для этих целей в набор

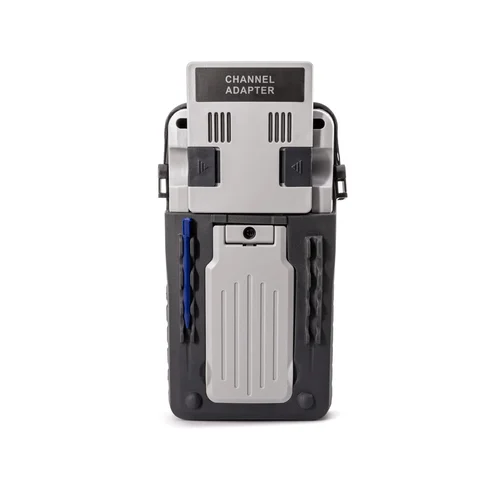

включены пара адаптеров AD-CAT8.1-CH для тестирования канала и пара адаптеров AD-CAT6A-PL для тестирования постоянной линии.

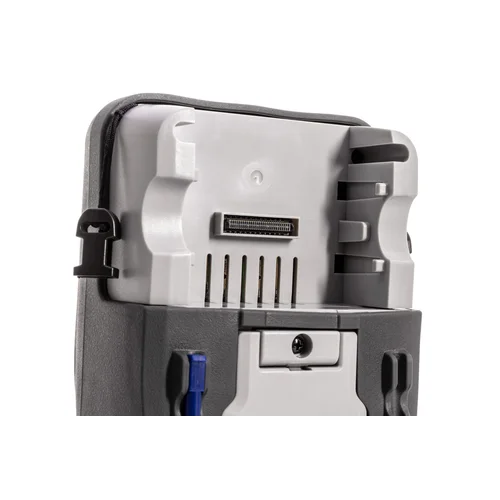

Конструктивно прибор состоит из двух базовых блоков и сменных тестовых адаптеров. Функциональные возможности прибора определяются подключёнными тестовыми адаптерами. Смена тестовых адаптеров возможна без выключения питания прибора.
Все модификации TestPro CV100 включают в себя основной и удалённый базовые блоки. Модификации TestPro CV100 различаются между собой наборами, входящих в комплект прибора тестовых адаптеров.
Основные особенности:
- Сертификация медных линий до 8 категории ( частотный диапазон 3 ГГц );
- Квалификация Ethernet каналов 10/100 Мб, 1/2.5/5/10 Гб;
- Сетевые тесты: ping, подключение к IP, VLAN, обнаружение устройств в сегменте;
- Платформа TestPRO CV100 не имеет разделения блоков на Main / Remote. Любой из двух используемых в работе блоков может работать как в режиме Main, так и Remote.
| Параметр | Значение |
| Кабели LAN с экранированной и неэкранированной витой парой | Категории TIA 3, 4, 5, 5e, 6, 6A, 8 - 100 Ом Классы ISO/МЭК C, D, E, EA, F, FA и I/II - 100 Ω и 120 Ω |
| Адаптеры Постоянной линии | Тип штекера - экранированный RJ45 |
| - | Дополнительный тип штекера - Tera, GG45 |
| Адаптеры для каналов | Тип гнезда - экранированный RJ45 |
| - | Дополнительный тип гнезда - Tera, GG45 |
| Стандарты TIA | Категория 3, 4, 5, 5e, 6, 6А, 8 по стандарту ANSI/TIA-568.2-D |
| Стандарты ISO/IEC | Сертификация кабелей классов C и D, E, EA, F, FA и I/II в соответствии со стандартом ISO/IEC |
| Максимальная частота | 3000 МГц |
| Скорость автотеста | Полный автотест категории 6A, класса EA (обе стороны) - 6 секунд |
| - | Полное двухстороннее тестирование категории 8 (включая измерение TCL, ELTCTL и асимметрии по сопротивлению) - 30 секунд |
| Измеряемые параметры СКС | ------------------------------ |
| - | Схема соединений |
| - | длина по парам |
| - | задержка распространения |
| - | попарный дисбаланс задержки распространения |
| - | сопротивление по парам (спротивление петли) |
| - | дисбаланс сопротивления между парами (разность сопротивления пар при параллельном включении проводников в паре) |
| - | дисбаланс сопротивления проводников в паре (разность сопротивления проводников) |
| - | вносимые потери (затухание) |
| - | уровень отражений для дифференциального сигнала (RL) |
| - | перекрестные наводки на ближнем конце - NEXT |
| - | перекрестные наводки на дальнем конце - FEXT |
| - | отношение затухания к NEXT - ACR-N |
| - | отношение затухания к FEXT - ACR-F (бывший ELFEXT) |
| - | отношение затухания к PS FEXT - PS ACR-F (бывший PS ELFEXT) |
| - | суммарные наводки на ближнем конце PS NEXT |
| - | отношение затухания к PS NEXT - PS ACR-N |
| - | синфазный баланс на ближнем конце (TCL) |
| - | нормированный по затуханию синфазный баланс на дальнем конце - ELTCTL |

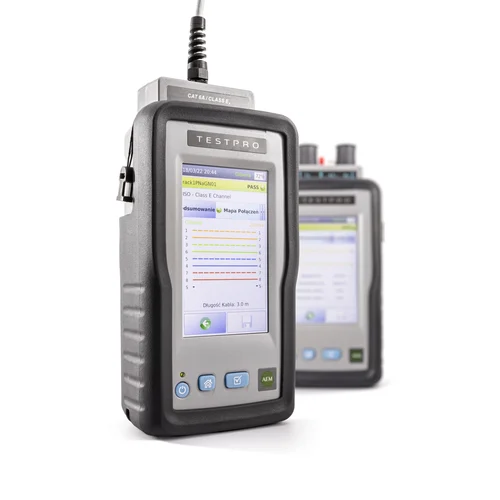

| Дисплей | цветной сенсорный TFT, диагональ 5 дюймов (127мм), разрешением 800х480 |
| Корпус | Высокопрочный пластик с ударостойким покрытием |
| Размеры | 200 x 105 x 50 мм |
| Масса | 1,2 кг |
| Питание | Блок литий-ионных аккумуляторов, 3,7 В, 13 А*ч |
| Среднее время работы от аккумулятора | 8 часов |
| Время заряда аккумулятора | 7 часов |
| Поддерживаемые языки | Английский, французский, немецкий, итальянский, испанский, китайский, русский, польский |
| Период калибровки | 1 год (калибровка, проведенная сервисным центром) |
| Внешний адаптер Wi-Fi | Соответствует стандартам IEEE 802.11 a/b/g/n/ac, два диапазона (2,4 ГГц и 5 ГГц) |
| Измерение длины витой пары | ------------------------------ |
| Диапазон | 1000 м |
| Разрешение | 0,1м |
| Точность | ± (1 м + 4 %) от 0 м до 1000 м |
| Сопротивление пары | ------------------------------ |
| Диапазон | 0 Ом до 1000 Ом |
| Разрешение | 0,1 Ом |
| Точность | ± (0.5 Ом + 1%) |
Характеристики
| Технические характеристики | |
|---|---|
| Тип оборудования | Тестер |
| Дисплей | цветной сенсорный TFT, диагональ 5 дюймов (127мм), разрешением 800х480 |
| Источник питания | Блок литий-ионных аккумуляторов, 3,7 В, 13 А*ч |
| Время работы | 8 часов |
| Массогабаритные характеристики | |
| Габаритные размеры, мм | 200 x 105 x 50 |
| ВЕС, КГ | 1,2 |
| Условия эксплуатации | |
| Влажность | от 0% до 95% при отсутствии конденсата. |
| Температура хранения, °C | от -30 до 60 |
| Температура эксплуатации, °C | от -5 до 45 |
| Комплект поставки | |

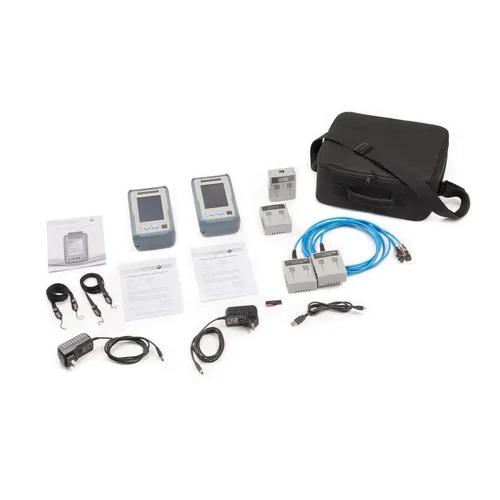

| Комплект поставки | TestPro CV100 - 2 шт; Сертификат о калибровке TestPro - 2 шт; Канальный адаптер AD-CAT8.1-CH - 2 шт; Адаптер постоянной линии AD-CAT6A-PL - 2 шт; Плечевой ремень - 2 шт; Инструкция по началу работы с прибором - 1 шт; Кабель USB - 1 шт; USB накопитель с ПО TestDataPro - 1 шт; Блок питания 220В / ЗУ - 2 шт; Кейс для переноски - 1 шт. |
Документация и ПО
Руководство по эксплуатации
