Оптический рефлектометр SNR-OTDR-01H. Определяет местонахождение дефектов и повреждений, измеряет уровень потерь сигнала в любой точке оптического волокна. Все, что нужно для работы с оптическим рефлектометром - это доступ к одному концу волокна.

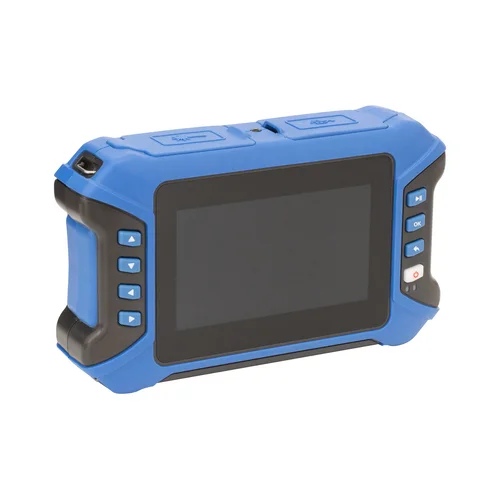

Рефлектометр SNR-OTDR-01H выполнен в компактном, легком и прочном корпусе защищенный от пыли, влаги и ударов, обеспечивает высокую надежность эксплуатации в полевых условиях.
В рефлектометр также встроен измеритель оптической мощности (OPM), источник видимого света (VFL), источник оптического излучения (OLS).
Основные особенности:
- высокая точность измерений;
- две рабочие длины волны 1310/1550 нм;
- динамический диапазон 26/24 дБ;
- встроенный измеритель оптической мощности;
- встроенный источник видимого света 650 нм;
- встроенный источник оптического излучения;
- более 10 часов автономной работы от встроенной Li-Ion батареи;
- возможность подключения к ПК;
- компактный и легкий;
- надежность, защищенность и неприхотливость.
Технические характеристики | |
---|---|
Тип оборудования | Рефлектометр |
Тип разъема | FC/UPC |
Тип волокна | SM |
Длина волны, нм | 1310/1550 |
Динамический диапазон, дБ | 26/24 |
Диапазоны измеряемых расстояний, км | 0,5; 1; 2; 4; 8; 16; 32; 64; 100 |
Длительность импульса, нс | 3; 5; 10; 20; 30; 50; 100; 200; 300; 500; 1000; 5000; 10000; 20000 |
Мертвая зона по затуханию, м | 8 |
Мертвая зона по событию, м | 2,5 |

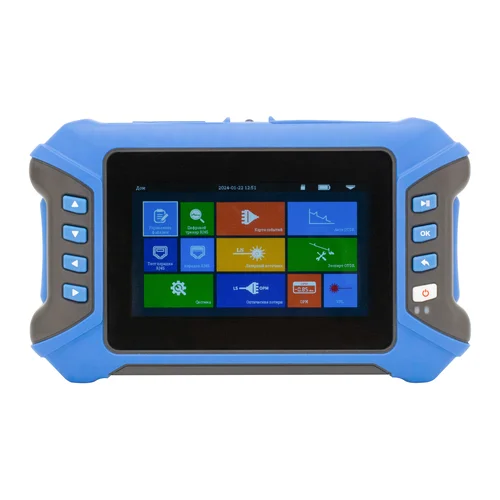

Дисплей | 4,3" сенсорный TFT |

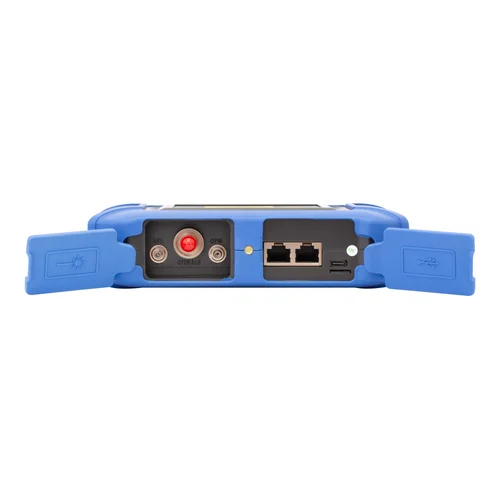

Интерфейсы | micro SD USB Type C |
Источник питания | Li-Ion аккумулятор 4000 мАч / 3,7 В |
Время работы | 12 часов |
Язык интерфейса | Русский; Английский |
Массогабаритные характеристики | |
Габаритные размеры, мм | 173x109x45 |
ВЕС, КГ | 0,5 |
Источник видимого излучения (VFL) | |
Длина волны (VFL), нм | 650 |
Тип разъема (VFL) | 2,5 мм универсальный (SC, FC, ST) |
Эффективное расстояние, км | 10 |
Мощность излучения VFL, мВт | 10 |
Измеритель оптической мощности (PM) | |
Длина волны (PM), нм | 850; 980; 1300; 1310; 1490; 1550; 1625; 1650 |
Тип разъема (PM) | 2,5 мм универсальный (SC, FC, ST) |
Диапазон измерений, дБм | -70…+10 |
Стабилизированный источник излучения (SLS) | |
Длина волны (SLS) | 1310/1550 |
Тип разъема (SLS) | FC/UPC |
Выходная мощность (SLS), дБм | -5 |
Модуляция | 2 кГц 1 кГц 270 Гц 330 Гц |
Условия эксплуатации | |
Влажность | 0...95% (без конденсата) |
Температура хранения, °C | от -40 до 70 |
Температура эксплуатации, °C | от -10 до 50 |
Характеристики | |

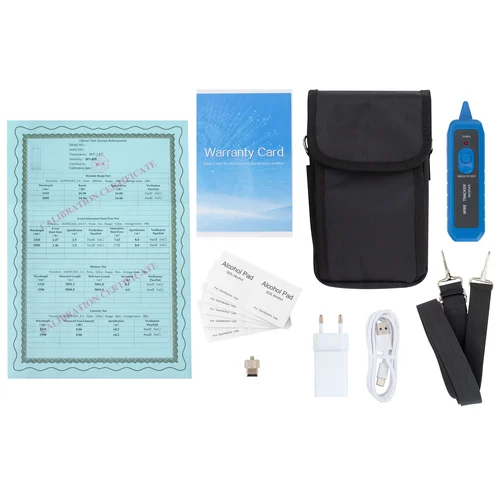

Видео режим | Рефлектометр - 1 шт; Адаптер питания - 1 шт; Кабедь USB/Typ C - 1 шт; Адаптер SC OTDR - 1 шт; Салфетки для протирки коннекторов - 10 шт; Приемник для поиска кабеля в пучке - 1 шт; Датчик тестера СКС - 1 шт; Сумка для переноски - 1 шт; Ремень для сумки - 1 шт; Сертификат калибровки - 1 шт; Гарантийный талон - 1 шт. |
Возможность оформления сертификата поверки | Нет |
