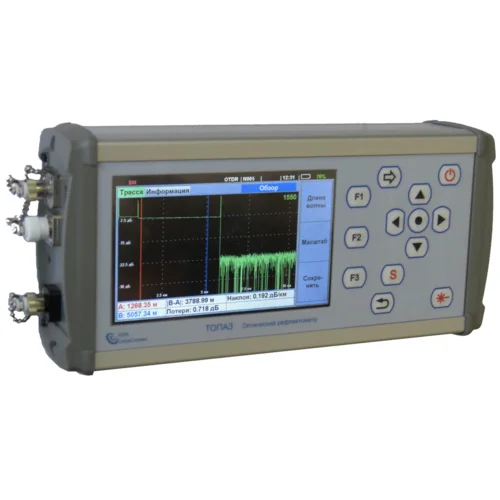

Универсальный оптический рефлектометр TOPAZ-9400-A-85-30-31-55-PMH служит для проведения паспортизации, тестирования и поиска дефектов на всех видах оптоволоконных линий от локальных сетей и сетей доступа до городских и магистральных сетей. Также данная модель имеет встроенный измеритель мощности, источник излучения и визуальный локатор дефектов волокна.
Особенности ТОПАЗ-9400-A-85-30-31-55-PMH:
- Четыре длины волн в одном приборе: 850/1300/1310/1550 нм
- Три режима измерений: Реальное время, Авто, Эксперт
- Автоматический выбор параметров тестирования линии
- Автоматическая проверка качества подключаемых оптических разъемов
- Автоматическая проверка наличия оптического сигнала в измеряемом волокне
- Высокое разрешение облегчает обнаружение и оценку дефектов в волокне
- Измеритель мощности, источник излучения и визуальный локатор повреждений в одном корпусе
- Измеритель мощности и источник в режиме идентификации длины волны совместимы с приборами ТОПАЗ-7000-А / ТОПАЗ-7000-АL / ТОПАЗ-7000-AR/ARX
- Запись в память более 1000 результатов измерений (файл в формате Bellcore / Telcordia)
- Формирование имени файла по шаблону
- Программное обеспечение для обработки и хранения данных измерений
- Обновление внутреннего ПО прибора через USB
- 5-дюймовый цветной сенсорный дисплей с подсветкой и высоким разрешением
- Автономная работа с помощью встроенной аккумуляторной батареи из двух Li-Ion элементов 18650, а также возможности питания от USB или внешнего блока питания 5 В
- В случае исчерпания ресурса батареи есть возможность самостоятельной замены элементов батареи
Технические характеристики | |
---|---|
Тип оборудования | Оптический рефлектометр |
Тип разъема | Сменный FC/UPC, SC/UPC |
Тип волокна | SM/MM |
Длина волны, нм | 850/1300/1310/1550 |
Динамический диапазон, дБ | 30/30 41/41 |
Диапазоны измеряемых расстояний, км | SM: 0,25-300 MM: 0,25-30 |
Длительность импульса, нс | SM: 5-20000 MM: 5-3000 |
Мертвая зона по затуханию, м | 4,5 |
Мертвая зона по событию, м | 0,8 |
Дисплей | 5" сенсорный TFT |
Интерфейсы | USB 2.0 |
Источник питания | Li-Ion аккумулятор 6000 мАч |
Время работы | более 8 |
Массогабаритные характеристики | |
Габаритные размеры, мм | 235х110х55 |
ВЕС, КГ | 0,9 |
Источник видимого излучения (VFL) | |
Длина волны (VFL), нм | 650 |
Тип разъема (VFL) | FC/UPC |
Измеритель оптической мощности (PM) | |
Длина волны (PM), нм | 8500/1300/1310/1490/1550/1625 |
Тип разъема (PM) | FC/UPC |
Диапазон измерений, дБм | -60…+26 |
Стабилизированный источник излучения (SLS) | |
Длина волны (SLS) | SM: 1310/1550 MM: 850/1300 |
Тип разъема (SLS) | FC/UPC |
Выходная мощность (SLS), дБм | -3 |
Условия эксплуатации | |
Влажность | 0...95% (без конденсата) |
Температура хранения, °C | от -20 до 70 |
Температура эксплуатации, °C | от -10 до 55 |
Комплект поставки | |
Комплект поставки | Оптический рефлектометр ТОПАЗ-9400-A-85-30-31-55-PMH – 1 шт Блок питания от сети 220 В – 1 шт Аккумуляторная батарея Li-Ion 18650 (встроена в прибор) – 1 шт Шнур оптический FC/UPC-FC/UPC, 2 м – 1 шт Кабель соединительный USB, 1,8 м – 1 шт Футляр для переноски прибора – 1 шт Диск с программным обеспечением – 1 шт Руководство по эксплуатации – 1 шт |
