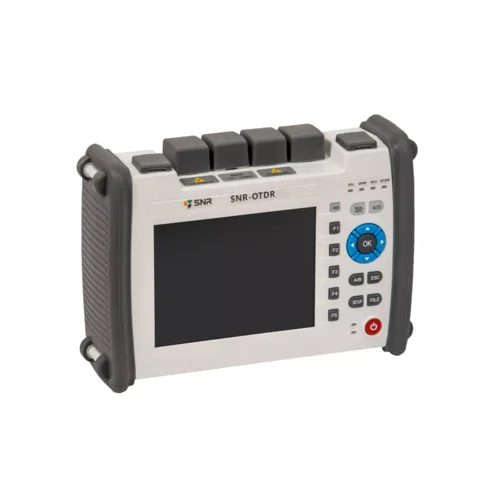

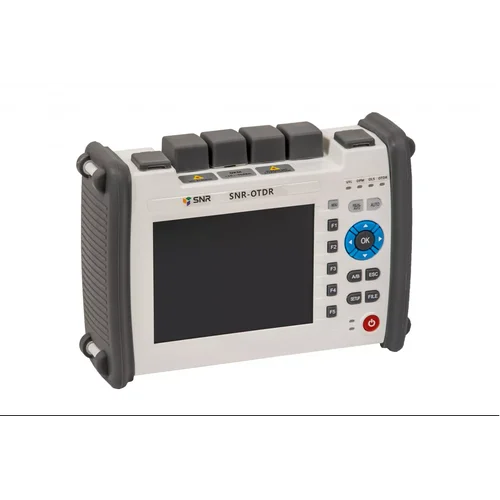

Рефлектометр оптический SNR-OTDR (1310/1550/1625 (с фильтром) nm, 38/36/36 dB, VFL, OPM, OLS)

Нет отзывов
Нет вопросов
SNR
Артикул:SNR-OTDR-09F
Код товара: 52071
SNR

Рефлектометр оптический SNR-OTDR (1310/1550/1625 (с фильтром) nm, 38/36/36 dB, VFL, OPM, OLS)

Ваша цена (за шт): 369 337 ₽
Параметры заказа:
Описание

Оптический рефлектометр SNR-OTDR-09F - это электронно-оптический измерительный прибор, используемый для определения характеристик оптических волокон. Он определяет местонахождение дефектов и повреждений, измеряет уровень потерь сигнала в любой точке оптического волокна. Все, что нужно для работы с оптическим рефлектометром - это доступ к одному концу волокна.
Благодаря динамическому диапазону 38/36/36 дБ и наличию длины волны 1625 (с фильтром), данная модель является универсальным решением для диагностики различных типов ВОЛС: локальных, городских, PON, магистральных.
В рефлектометр также  встроен  измеритель оптической мощности (OPM), источник видимого света (VFL), источник оптического излучения (OLS).

Основные особенности:

  • высокая точность измерений;
  • три рабочие длины волны 1310/1550/1625 (с фильтром) нм;
  • динамический диапазон 38/36/36 дБ;
  • встроенный измеритель оптической мощности;
  • встроенный источник видимого света 650 нм;
  • встроенный источник оптического излучения;
  • более 10 часов автономной работы от встроенной Li-Ion батареи;
  • возможность подключения к ПК;
  • надежность, защищенность и неприхотливость.
Характеристики
Технические характеристики
Тип оборудованияОптический рефлектометр
Тип разъемаСменный FC/UPC, SC/UPC
Тип волокнаSM
Длина волны, нм1310/1550/1625 (с фильтром)
Динамический диапазон, дБ38/36/36
Диапазоны измеряемых расстояний, км0,5; 1; 2; 5; 10; 20; 40; 80; 120; 200; 240
Длительность импульса, нс3, 5; 10; 20; 30; 50; 100; 200; 300; 500; 1000; 5000; 10000; 20000
Мертвая зона по затуханию, м4
Мертвая зона по событию, м0,8
Дисплей5,6" сенсорный TFT
ИнтерфейсыUSB
Источник питанияLi-Ion аккумулятор 2500 мАч / 7,4 В х 2 шт
Время работыболее 10
Характеристики
Измерение активного волокнаДа
Возможность оформления сертификата поверкиДа
Массогабаритные характеристики
Габаритные размеры, мм215х165х68
ВЕС, КГ1,1 (с АКБ)
Источник видимого излучения (VFL)
Длина волны (VFL), нм650
Тип разъема (VFL)FC/UPC
Эффективное расстояние, кмдо 10
Измеритель оптической мощности (PM)
Длина волны (PM), нм850/1310/1490/1550/1625/1650
Тип разъема (PM)FC/UPC
Диапазон измерений, дБм-60…+50
Стабилизированный источник излучения (SLS)
Длина волны (SLS)1310/1550/1625
Тип разъема (SLS)FC/UPC
Выходная мощность (SLS), дБм-7±2
МодуляцияCW 270 Гц 1 кГц 2 кГц
Условия эксплуатации
Влажность0...95% (без конденсата)
Температура хранения, °Cот -20 до 70
Температура эксплуатации, °Cот -10 до 50

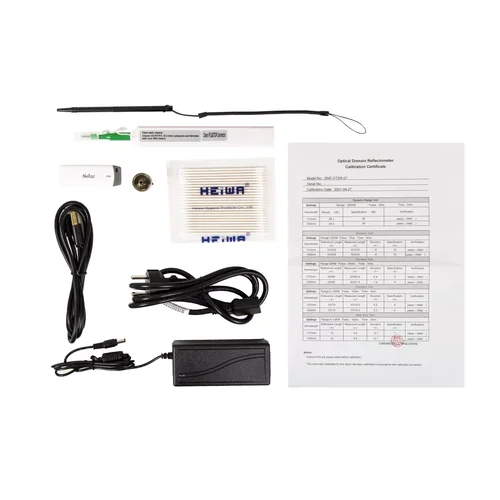

Комплект поставки
Комплект поставкиРефлектометр - 1шт
Портативная сумка - 1шт
Ремень для переноски в сумке - 1шт
Ремень для переноски рефлектометра - 1шт
Комплект для чистки разъемов - 1компл
Переходной адаптер FC-UPC - 1шт
Переходной адаптер SC-UPC - 1шт
USB накопитель - 1шт
Кабель для подключения к ПК - 1шт
Стилус - 1шт
Адаптер питания - 1шт
