Описание

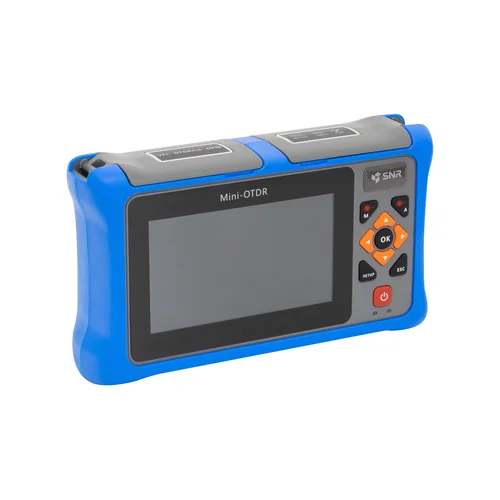

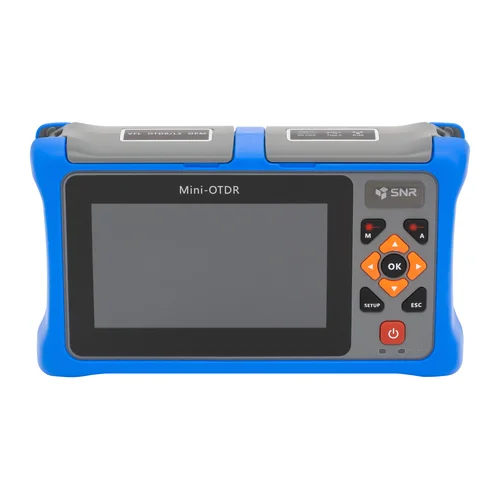

Оптический рефлектометр SNR-OTDR-01 - это электронно-оптический измерительный прибор, используемый для определения характеристик оптических волокон. Он определяет местонахождение дефектов и повреждений, измеряет уровень потерь сигнала в любой точке оптического волокна. Все, что нужно для работы с оптическим рефлектометром - это доступ к одному концу волокна.
Рефлектометр SNR-OTDR-01 выполнен в компактном, легком и прочном корпусе защищенный от пыли, влаги и ударов, обеспечивает высокую надежность эксплуатации в полевых условиях.

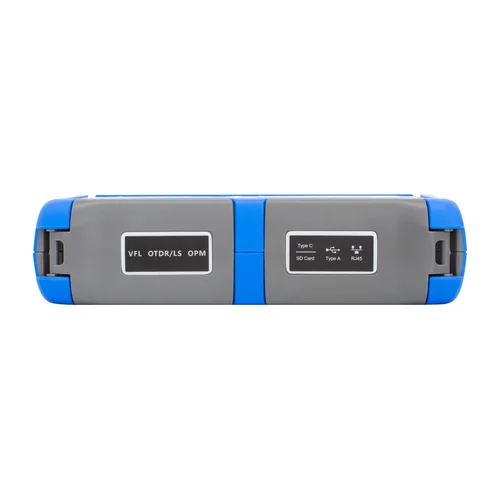

В рефлектометр также встроен измеритель оптической мощности (OPM), источник видимого света (VFL), источник оптического излучения (OLS).
Основные особенности:
- высокая точность измерений;
- две рабочие длины волны 1310/1550 нм;
- динамический диапазон 26/24 дБ;
- встроенный измеритель оптической мощности;
- встроенный источник видимого света 650 нм;
- встроенный источник оптического излучения;
- более 8 часов автономной работы от встроенной Li-Ion батареи;
- возможность подключения к ПК;
- компактный и легкий;
- надежность, защищенность и неприхотливость.
Характеристики
| Общие | |
|---|---|
| Измерение активного волокна | Нет |
| Возможность оформления сертификата поверки | Да |
| Технические характеристики | |
| Тип оборудования | Оптический рефлектометр |
| Тип разъема | FC/SC (cменные) |
| Тип волокна | SM |
| Тип полировки коннектора A | UPC |
| Длина волны, нм | 1310/1550 |
| Динамический диапазон, дБ | 26/24 |
| Диапазоны измеряемых расстояний, км | 0.1; 0.5; 2; 5; 10; 20; 40; 70; 80; 90 |
| Длительность импульса, нс | 5; 10; 20; 30; 50; 100; 200; 300; 500; 1000; 5000; 10000 |
| Мертвая зона по затуханию, м | 8 |
| Мертвая зона по событию, м | 2 |
| Дисплей | 4.3" сенсорный TFT |
| Интерфейсы | USB Type-C |
| Источник питания | Li-Ion аккумулятор 5200 мАч / 3.7 В |
| Время работы | 8 часов |
| Язык интерфейса | Русский; Английский |
| Массогабаритные характеристики | |
| Габаритные размеры,мм | 175х105х45 |
| ВЕС, КГ | 0.560 (с АКБ) |
| Источник видимого излучения (VFL) | |
| Длина волны (VFL), нм | 650 |
| Тип разъема (VFL) | 2.5 мм универсальный |
| Эффективное расстояние, км | до 10 |
| Мощность излучения VFL, мВт | 10 |
| Измеритель оптической мощности (PM) | |
| Длина волны (PM), нм | 850/1310/1490/1550/1625/1650 |
| Тип разъема (PM) | 2.5 мм универсальный |
| Диапазон измерений, дБм | -70…+10 |
| Стабилизированный источник излучения (SLS) | |
| Длина волны (SLS) | 1310/1550 |
| Тип разъема (SLS) | FC/SC (cменные) |
| Выходная мощность (SLS), дБм | -5±2 |
| Модуляция | CW: 270Гц, 1КГц, 2КГц |
| Условия эксплуатации | |
| Влажность | 0...95% (без конденсата) |
| Температура хранения, °C | от -20 до 70 |
| Температура эксплуатации, °C | от -10 до 50 |
| Комплект поставки | |

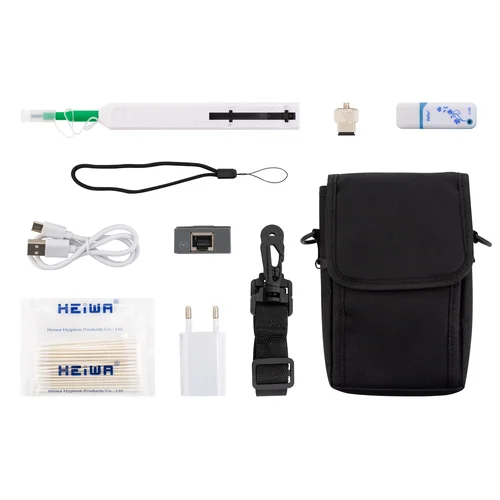

| Комплект поставки | Рефлектометр - 1шт
Портативная сумка - 1шт Ремень для переноски в сумке - 1шт Ремень для переноски рефлектометра - 1шт Комплект для чистки разъемов - 1компл Переходной адаптер FC-UPC - 1шт Переходной адаптер SC-UPC - 1шт USB накопитель - 1шт Кабель для подключения к ПК - 1шт Приемник для тестера витопарного кабеля - 1шт Адаптер питания - 1шт |
Документация и ПО
Программное обеспечение и прошивки
Декларация о соответствии
Приложения и утилиты
Сопутствующие товары
Отзывы о товаре
Пока нет ни одного отзыва
Вопросы о товаре4
13.03.2025, 07:47
Добрый день! Расстояние до обрыва волокна показывает?
13.03.2025, 08:01
Добрый день.
SNR-OTDR-01 Внесен в госреест средств измерений. Определяет местонахождение дефектов, повреждений и обрыва на расстоянии которое позволяет динамический диапазон (40-60км в зависимости от линии), измеряет уровень потерь сигнала в любой точке оптического волокна.
Если задача только определить расстояние до обрыва, то стоит обратить внимание на SNR-OTDR-01N
23.01.2025, 14:51
не получается установить обновление. ошибка error code 112
24.01.2025, 03:38
Здравствуйте.
Обратитесь в службу технической поддержки www.nag.support
17.04.2024, 14:18
Имеется ли возможность данным прибором измерять короткие участки кабеля? 100-200 метров к примеру.
18.04.2024, 04:03
Здравствуйте.
Минимальное расстояние измеряемой линии 10 метров. Измерение на подобных коротких линиях корректней производить с подключением нормализующей катушки, например SNR-DZC-FC/UPC-1000m
25.09.2023, 13:31
Проходит ли рефлектометр SNR-ODTR-01 метрологическую поверку?
26.09.2023, 02:53
В настоящее время SNR-ODTR-01 не внесен в госреестр средств измерений. Поверку на данный прибор не сделать.
