Описание

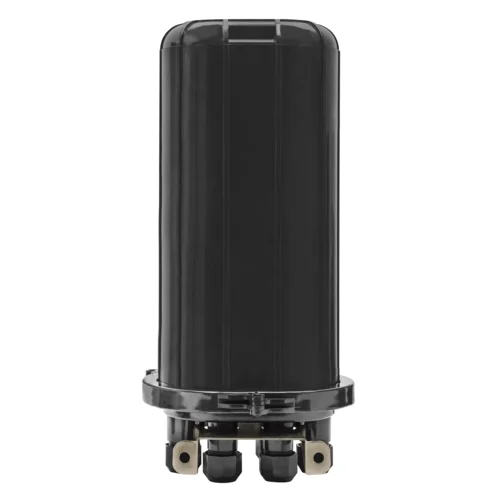

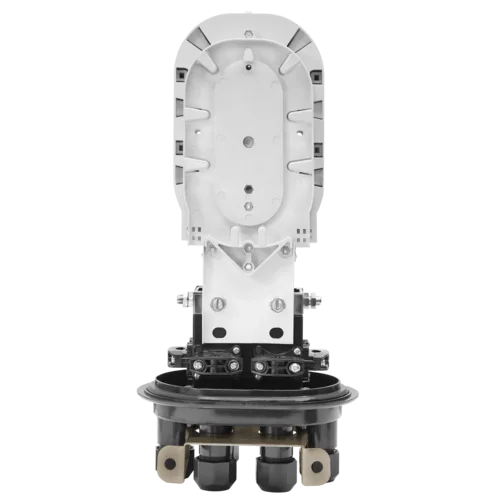

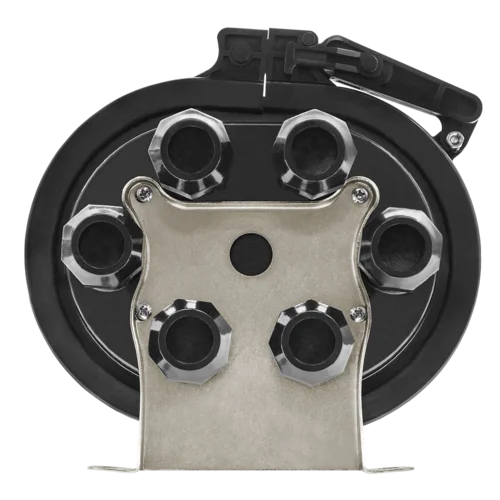

Тупиковая вертикальная муфта для волоконно-оптического кабеля SNR-GPJ-F (GJS-8006) применяется для защиты мест сварки оптического кабеля в местах повышенных нагрузок и возможных внешних воздействий. Данная муфта устанавливается на стенах зданий и вентиляционных сооружений, а также в трубопроводах и колодцах кабельной канализации.
Основные особенности:
- продуманное внутреннее устройство;
- простота, быстрота установки и фиксации волокон;
- простота повторного доступа в муфту, не требующая дополнительного инструмента;
- расширенное внутреннее пространство для укладки кабеля;

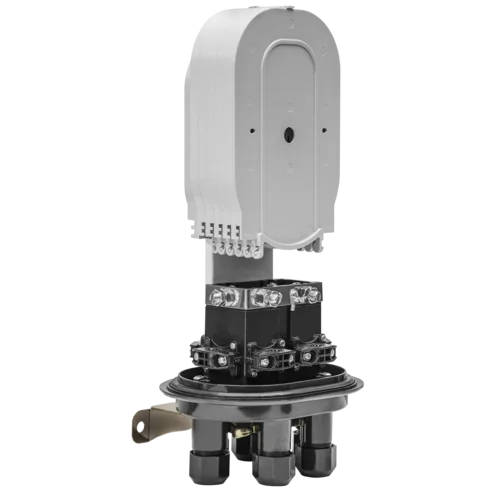

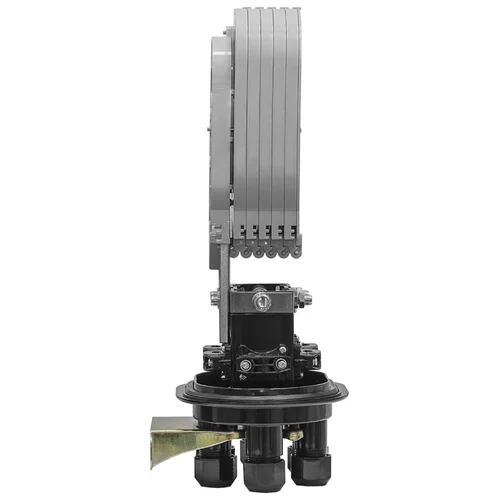

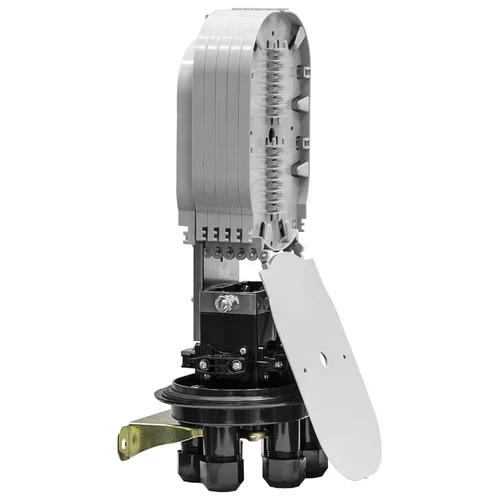

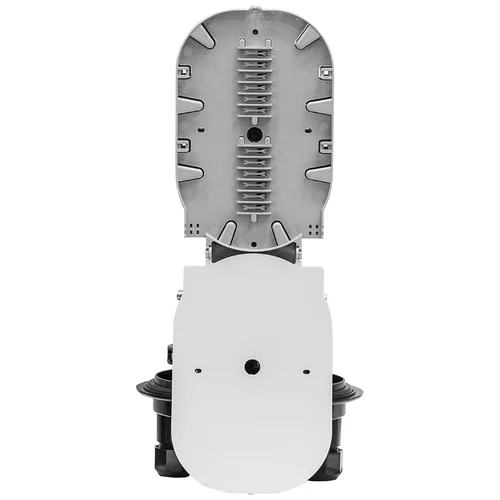

- сплайс-кассеты с защелкивающимся механизмом открываются более чем на 90°;
- диаметры портов ввода/вывода соответствуют мировым стандартам на оптический кабель;
- простота добавления и удаления сплайс-кассет;
- оригинальное устройство герметизации муфты;
- установка на столбах, на подвесах, под землей, в шахтах канализаций связи, на вертикальных поверхностях и т.п.;
- корпус из специального пластика обеспечивает эксплуатацию в условиях широкого диапазона низких и высоких температур, под воздействием агрессивных сред, ультрафиолетового облучения, повышенной влажности, возможных землетрясений;

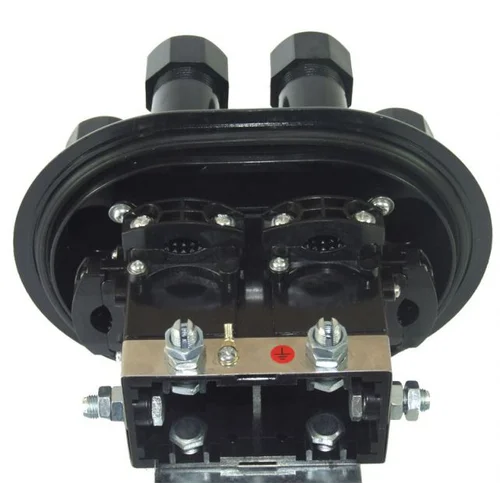

- конструкция фиксации кабеля обеспечивает стойкость при внешнем вытягивании кабеля, его скручивании, а так же при воздействии ударных нагрузок.
Обучающее видео
Характеристики
Характеристики | |
---|---|
Тип конструкции | Тупиковая |
Тип герметизации | Механическая |
Количество соединяемых волокон | 240 |
Количество кабельных вводов | 6 |
Диаметр кабельных вводов, мм | 2 - Ø21 4 - Ø18 |
Количество сплайс-кассет | 5/5 (максимальное/в комплекте) |
Тип используемых сплайс-кассет | SNR-TR-F |
Степень защиты | IP68 |
Температура хранения, °C | от -50 до 70 |
Температура эксплуатации, °C | от -40 до 65 |
Габаритные размеры, мм | 455х220 (длина/диаметр) |
ВЕС, КГ | 3,5 |

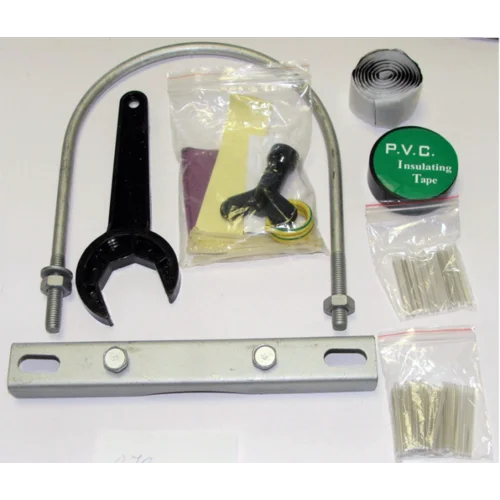

Комплект поставки | Корпус - 1 шт Герметизирующая прокладка - 1 шт Оригинальный патентованный механизм герметизации - 1 шт Механизм фиксации оптического кабеля - 1 шт Сплайс-кассета SNR-TR-F - 5 шт Установочный инструмент - 1 шт Болт заземления - 1 шт Расходные материалы: изолента, стяжки, кабельные маркеры, гильзы КДЗС - 1 комплект |
