Оптические патч-корды

Оптические патч-корды​​

Патч-корд оптический – это отрезок Simplex или Duplex оптического кабеля оконцованного с двух сторон оптическими разъемами. Разъемы могут быть разного типа  (FC, SC, LC, ST, MPO  и т.д. и разных комбинациях) с типами полировки UPC и APC.

Патч-корд представляет собой основное средство коммутации оптического активного оборудования, оптических шкафов, а также межкроссовых соединений. Таким образом, патч-корд оптический может обеспечивать внутренние соединения в распределительных устройствах (оптических кроссах, боксах), либо коммутировать распределительные устройства с активным оптическим оборудованием.

Патч корды оптические обеспечивают:

• высокую пропускную способность каналов различных устройств;
• стабильность связи сетевого оборудования;
• высокую скорость передачи данных при сохранении качества.

Оптические патч-корды подразделяются на следующие типы:

По типу используемого волокна в патч-корде:

•  Одномодовые (SM - Singlemode, 9/125 мкм, G652D, G657A1/A2 и т. д.);
•  Многомодовые (ММ – Multimode, 50/125 мкм (ОМ2, ОМ3, ОМ4) и ММ 62.5/125 мкм (ОМ1)).

​По количеству волокон в патч-корде:

•  Simplex (Симплексные) - одинарный патч-корд (одно волокно);

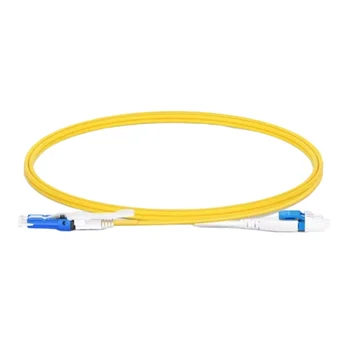

•  Duplex (Дуплексные) - сдвоенный патч-корд (2 волокна).

​По типу применяемых коннекторов:

• ​ SC;
•  FC;
•  LC;
•  ST;
•  MPO и т.д.

Виды оптических патч-кордов:

• Прямые: отрезок оптического кабеля с двух сторон​ оконеченный разъемами одного типа (FC-FC, ST-ST, LC-LC, SC-SC);
• Переходные: отрезок оптического кабеля  с двух сторон​ оконеченный разъемам разного типа (FC-SC, FC-ST, LC-FC, LC-SC, SC-ST);
• Сверхгибкие патч-корды: с применением волокна с уменьшенными потерями, где требуется высокая устойчивость к изгибам (рекомендация ITU-T G.657.A1/A2);
• Армированные патчкорды: применяются в жестких условиях эксплуатации, где велика вероятность повышенных механических нагрузок или атак грызунов;

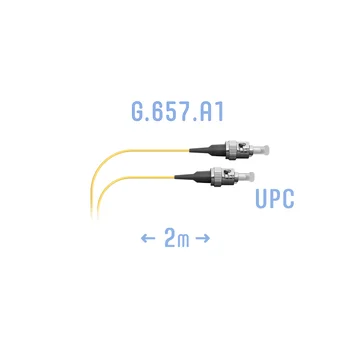

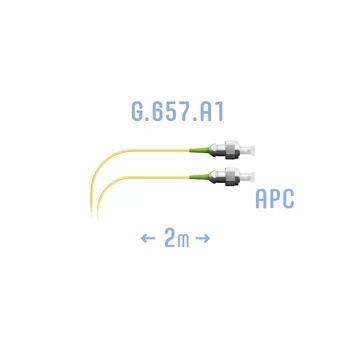

• Монтажные шнуры: представляют собой отрезок оптического волокна в буферном покрытии диаметром 0.9 мм, оконцованного с двух сторон оптическими разъемами;
• Оптические пигтейлы: представляют собой отрезок оптического волокна в буферном покрытии диаметром 0.9 мм, оконцованный только с одной стороны оптическим разъемом определенного типа.

При подключении оборудования возникают обратные потери, способные нарушать структуру передаваемого сигнала. Чтобы уменьшить число таких потерь, применяются различные типы полировок.

Используемые типы полировки оптических коннекторов:

• UPC (Ultra Physically Contact) - почти плоский (но не совсем) разъем, который производится с применением высокоточной обработки поверхности. Дает отличные показатели отражательной способности (по сравнению с PC и SPC полировками), поэтому активно применяется в высокоскоростных оптических сетях.

• APC (Angled Physically Contact) разъем, обработанный по совсем другому принципу: концы скошены под углом 8 градусов. Такая полировка поверхности дает самые лучшие результаты. Обратные отражения сигнала практически сразу покидают оптоволокно, благодаря этому снижаются потери. Разъемы с полировкой APC применяются в сетях с высокими требованиями к качеству сигнала: передача голосовых и видеоданных.

В нашем магазине вы сможете найти вышеперечисленные типы оптических патчкордов, а также все необходимые сопутствующие товары.
