Описание

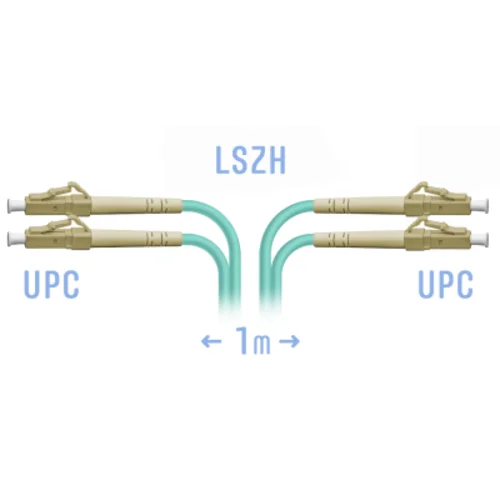

Оптический патчкорд предназначен для подключения функциональных блоков оптического телекоммуникационного оборудования между собой и к оптическому распределительному оборудованию (кроссу). Оптический патчкорд LC/UPC - LC/UPC представляет собой отрезок дуплексного оптического кабеля длиной 1 метр и внешним диаметром 3 мм, оконцованный с двух сторон коннекторами LC, тип полировки - UPC (Ultra Physical Contact).
Наружная оболочка оптического кабеля изготовлена из LSZH (Low Smoke Zero Halogen).
Преимуществом патчкордов LC-LC является надежность разъемного соединения и малый уровень прямых потерь.
Основные характеристики:
- малые вносимые потери;
- малое отражение;
- хорошая воспроизводимость;
- хорошая заменяемость;
- высокая температурная стабильность.
Область применения:
- абонентское телевидение, FTTH, LAN;
- волоконо-оптические датчики;
- оптоволоконные системы передачи данных;
- оптоволоконные сети доступ;
- оборудование для диагностики.
Информация для заказа:
| Артикул | Длина, м |
| SNR-PC-LC/UPC-MM-DPX-1m | 1 |
| SNR-PC-LC/UPC-MM-DPX-2m | 2 |
| SNR-PC-LC/UPC-MM-DPX-3m | 3 |
| SNR-PC-LC/UPC-MM-DPX-5m | 5 |
| SNR-PC-LC/UPC-MM-DPX-7m | 7 |
| SNR-PC-LC/UPC-MM-DPX-10m | 10 |
| SNR-PC-LC/UPC-MM-DPX-15m | 15 |
| SNR-PC-LC/UPC-MM-DPX-20m | 20 |
По желанию заказчика изготавливаем патчкорды:
- разной длины;
- с любой категорией волокна: OM3, OM4, OM5;
- с любым типом коннектров;
- типом полировки.
Характеристики
| Технические характеристики | |
|---|---|
| Тип патчкорда | Распределительный (Duplex) |
| Тип волокна | MM (OM3) |
| Тип коннектора A | LC |
| Тип коннектора B | LC |
| Тип полировки коннектора A | UPC |
| Тип полировки коннектора B | UPC |
| Материал пластика | Соответствует UL94V-0 |
| Длина патч-корда, м | 1 |
| Диаметр кабеля, мм | 3,0 |
| Материал оболочки | LSZH |
| Цвет оболочки | Бирюзовый |
| Типичные вносимые потери, дБ | 02±01 |
| Максимальные вносимые потери, дБ | 0,5 |
| Воспроизводимость, дБ | ≤0,10 |
| Заменяемость, дБ | ≤0,20 |
| Обратное отражение, дБ | ≥50 |
| Минимальный радиус изгиба, мм | 30 |
| Количество подключений | Более 1000 раз |
| Диапазоны температур | |
| Температура хранения, °C | от -40 до 70 |
| Температура эксплуатации, °C | от -20 до 70 |
