Описание
Спиральные зажимы предназначены для анкерного крепления самонесущего оптического кабеля (ADSS), монтируемого на линиях городского электрохозяйства (уличного освещения, наземного электротранспорта), элементах зданий и сооружений при длине пролетов более 100 м. Крепеж состоит из протектора - для защиты оболочки кабеля от повреждения, силовой спирали и коуша.
Коуш представляет собой металлическую основу, с помощью которой зажим крепится к опоре. Существует множество модификаций для различных длин пролета, нагрузки и прочности заделки кабеля.

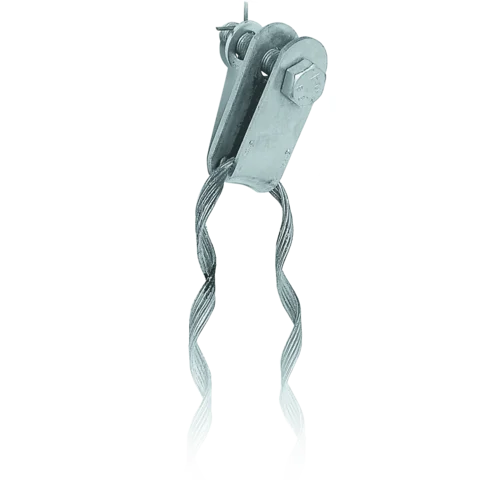

Зажим натяжной спиральный (НСО) представляет собой U-образную прядь из нескольких спиральных проволок, скрепленных между собой специальным раствором с внутренней стороны которых нанесен абразив. Зажим изготавливается в климатическом исполнении УХЛ, категории 1. Обеспечивает прочность заделки кабеля и не влияет на механические и оптические характеристики кабеля.
Расшифровка маркировки SNR-НСО-6(8)-9,5/10,5 ТС-01:
- НСО - зажим натяжной спиральный;
- 6(8) - предназначен для кабелей с нагрузкой до 6кН;
- 9,5/10,5 - минимальный/максимальный диаметр зажимаемого кабеля.
Характеристики
| Общие | |
|---|---|
| Вид арматуры | Спиральные |
| Максимально допустимая нагрузка, кН | 6,0(8) |
| Диаметр зажимаемого элемента, мм | от 9.5 до 10.5 |
| Материал: | Сталь горячего цинкования |
| Температура эксплуатации, °C | от -60 до 40 |
| ВЕС, КГ | 0,4 |
