В состав входит: шасси Juniper MX80 с блоком питания переменного тока (AC), блоком охлаждения с фильтром.
Получить техническую консультацию, составить полную и правильную спецификацию и определить стоимость оборудования Вы можете пообщавшись с менеджером. Звоните! Мы с удовольствием ответим на все вопросы! Возможны гибкие условия рассрочки и факторинга!
- MX-серия на сайте Juniper Networks
- MX Series Ethernet Services Routers for midrange Datasheet
- Техническая документация. MX-series Ethernet Services Routers
- Техническая документация. JUNOS Software
- Электронный учебный курс «JUNOS как второй язык»
(версии на русском, английским и других языках) - База знаний по Juniper на NAG.RU
- FAQ (//shop.nag.ru/article/juniper-networks-mx80-chasto-zadavaemye--voprosy)
Область применения:
Граничные маршрутизаторы мультисервисной сети связи PE. Маршрутизаторы граничного шлюза выхода в интернет Border Router. Концентраторы абонентского доступа BRAS.
Основные особенности:
- 4,000,000 IPv4 prefixes in the RIB
- 1,000,000 IPv4 prefixes in the FIB.
- Поддержка протоколов третьего уровня: BGP, IS-IS, OSPF, MPLS-TE, l2/l3 vpn, VPLS, Multicast VPN, RSVP/LDP
- Поддержка механизмов коммутации пакетов на втором уровне: dot1q vlan switching, QnQ tunneling, и.т.д.
- Inline jflow (при наличии лицензии)
- Subscriber Management ( BRAS функционал, при наличии лицензии)
- Отсутствует поддержка NAT.
- Поддержка механизов QoS/H-QoS, bandwith policing/shaping
- Нет поддержки MIC карт на 4 порта 10 Гбит/сек
Технические характеристики:
Router | MX80 |
Пропускная способность системы | 80 Gbps |
Пропускная способность системы на слот | N/A |
Скорость коммутации пакетов | 55 Mpps |
Слоты под линейные карты | поддержка 2 MICs карт (нет поддержки DPC/MPC карт) |
Шасси в стойке | 24 |
Физические размеры (Д x В x Ш) | 44.5 x 8.76 x 59.6 см |
Вес(кг) | 13.7 кг |
Мощность (DC/AC) | -40 to -72V DC 100-240V AC |
Температура | 0° to 40° C |
Влажность | 5% to 90% |
Является "старшей" моделью в серии MX-midrange:
Juniper MX80 - старшая модель, имеет два отдела под MIC карты и 4 фиксированных порта 10 Гбит/с
Juniper MX40 - имеет два отдела под MIC карты и 2 фиксированных порта 10 Гбит/с
Juniper MX10 - имеет два отдела под MIC карты
Juniper MX5 - имеет один отдела под MIC карты.
Универсальный маршрутизатор границы сети - Juniper MX серии.
Компания JuniperNetworks анонсировала новые сетевые решения с революционной технологией 3DScaling. Данные решения обеспечивают динамическое масштабирование сети для одновременного увеличения пропускной способности и поддержки новых пользователей и сервисов. Основанные на чипсете JunosTrioи операционной системе JunOS, новые продукты Juniper MX 3D соответствуют современным запросам крупных компаний и сервис-провайдеров.
Устройства Juniper MX предлагают беспрецедентный динамический контроль, большое количество поддерживаемых приложений и революционные экономические показатели, подтверждаемые исследованием, которое было проведено сторонней организацией:
- Увеличение показателя возврата инвестиций (ROI) за 5 лет до 540%;
- Сокращение операционных издержек на агрегационные сервисы на 47%;
- Сокращение операционных издержек на бизнес-сервисы на 63%;
- Сокращение операционных издержек на бытовые сервисы на 77%;
- Повышение результативности применения энергии в размере 10-к-1 по сравнению с продуктами других поставщиков
Возможности Trio чипсета.
Один Trioчипсет способен поддерживать более 2M маршрутов в FIB, 250К очередей, 32K интерфейсов, 500К MAC адресов, 1М ARP записей. С точки зрения производительности новые модульные линейные платы и маршрутизаторы обрабатывают в 2-4 раза больший трафик, чем конкуренты – до 2,6 терабит в секунду, причем показатель энергопотребления из расчета на гигабит уменьшился в два раза. Все это стало возможно благодаря новому Trio чипсету.
Маршрутизаторы JuniperMX3D дают полную свободу в выборе пропускной способности, количества абонентов и сервисов, что разрешает изменять параметры работы сети в «горячем» режиме и подстраиваться под постоянно меняющиеся требования абонентов.
Серия JuniperMX: возможности и преимущества
Характеристика | Возможности | Преимущества |
Высокая доступность | Полное резервирование оборудования (охлаждение, блоки питания, REs, SCBs) Модульная ОС Раздельность dataandcontrol Graceful restart Nonstop routing MPLS fast reroute VPLS multihoming | Дизайн серии MX обеспечивает высокий уровень резервирования и отказоустойчивости для обеспечения критически важных услуг и позволяет клиентам всегда оставаться на связи. Позволяет провайдерам услуг максимизировать доходы и удовлетворить запросы клиентов. |
Высока производительность | Расширенные возможности QoS Дополнительная гибкость обработки пакетов Улучшенная масштабируемость, в том числе: поиск маршрута, next hop, масштабируемость логического интерфейса, интерфейс-аккаунтинг. Улучшение мультикаст производительности. | Высокая производительность позволяет удовлетворить потребности важнейших приложений на границе сети, включая голос, видео и данные. |
Гибкость сервисов | Одновременная уровней 2 и 3 3D Universal Edge: VPLS, RFC 2547bis IP/ MPLSVPN, услуги TriplePlay | Увеличивается объем услуг и оптимизируется капитальные и текущие затраты за счет предоставления корпоративных и домашних услуг на единой платформе |
Универсальный пограничный маршрутизатор MX80 3D это оптимальная платформа для небольших сетей предприятий и провайдеров, в которых требуются полный функционал и возможности серии MX. Этот компактный, экономичный маршрутизатор поддерживает два слота MIC и возможность программного апгрейда до MX80.
MX80 относится к линейке MX Series 3D Universal Edge Router, на базе чипсета Trio и Junos OS, высокопроизводительной операционной системой, разработанной компанией Juniper для расширенной маршрутизации и коммутации. Занимающий всего 2 юнита в стойке (3,5 дюймов), этот маршрутизатор позволяет снизить совокупную стоимость владения (TCO) и повысить эффективность работы корпоративных сетей и сетей провайдеров. Возможность модернизации и комбинирования типов интерфейсов делают MX40 идеальным решением для корпоративных сетей, ЦОДов и WAN-подключений в сетях провайдеров.
Широкий спектр приложений, представленных в маршрутизаторах серии MX и поддерживающихся в младшей линейке включает:
-Расширенный Layer-2, необходимый для ЦОДов и обеспечения их мобильности (VPLS, PseudoWires, Fast re-route, BFD)
-L2, L3 end-to-end сетевая сегментация (с использованием L3/L2 VPN)

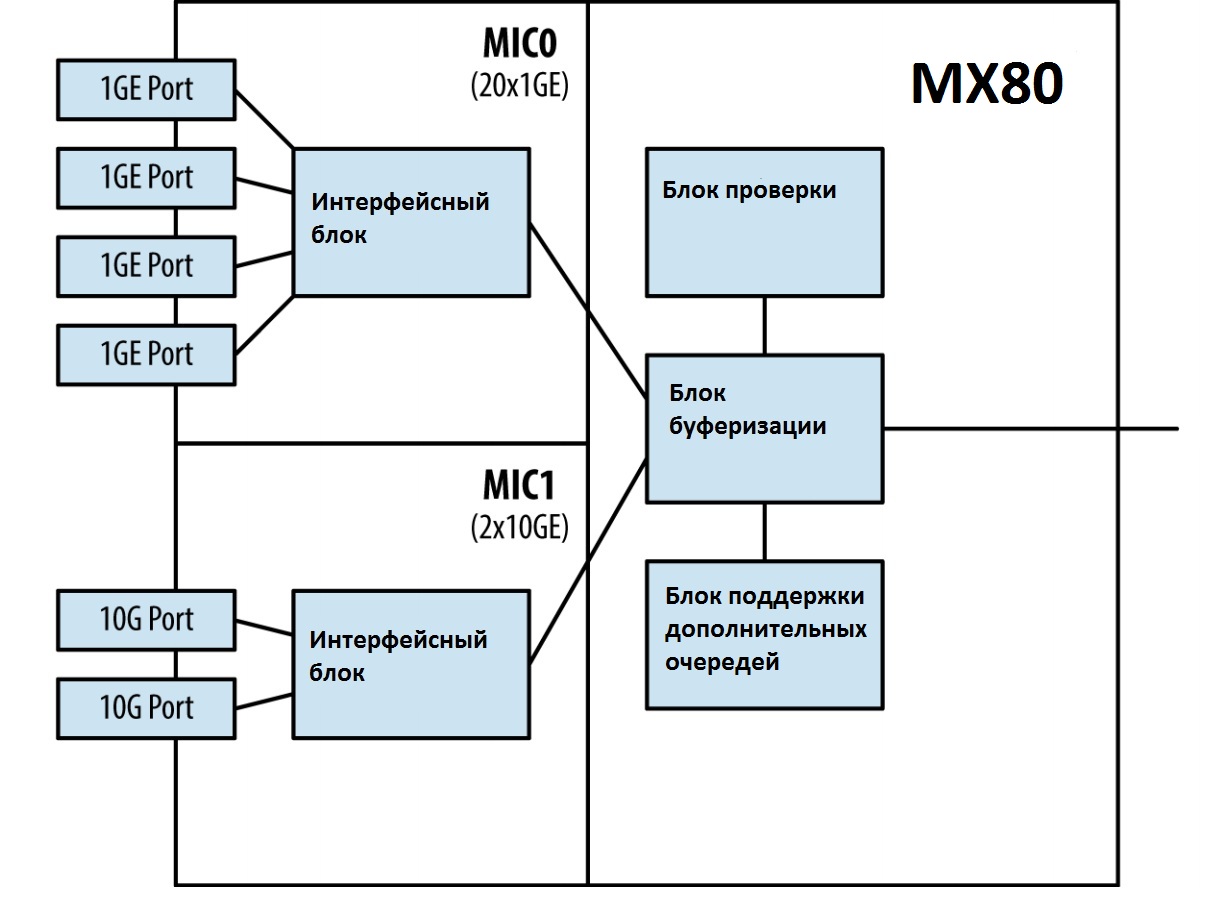

Логическая схема Juniper MX80
Блок буферизации является центральным узлом системы, который соединяет все остальные блоки друг с другом. Он отвечает за все процессы передачи данных и поддерживает базовые функции QoS. Представлен MQ чипом
Блок проверки, осуществляет основную обработку заголовков пакетов, приходящих на маршрутизатор. Таких как:
Ключевой особенностью данного блока является поддержка DPI функций, которая позволяет организовать защиту от DDoS атак.
Блок дополнительных очередей используется в случае когда необходимо применять механизмы H-QoS, и базового функционала QoS, поддерживаемого блоком буферизации оказывается недостаточно.
Интерфейсный блок - отвечает за поддержку переподписки интерфейсов, в данном случае этот блок является обязательным, и без него оборудование работать не будет. Поэтому отстутствует поддержка MIC карт на 4 интерфейса 10 Гбит/с, в которых отсутствует данный блок.
Масштабируемость решения Juniper MX80
Модель | Количество MIC-слотов | 10 GbE порт | Лицензия на апгрейд ПО |
MX5 | 1 | - | + |
MX10 | 2 | - | + |
MX40 | 2 | 2 | + |
MX80 | 2 | 4 | - |
Вариатны применения MX80.

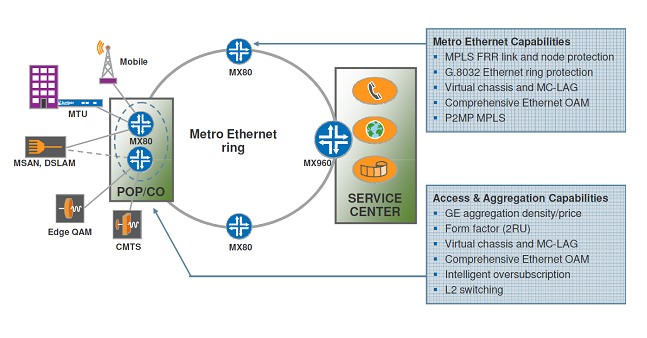

MX80 для построения колец доступа и агрегации.

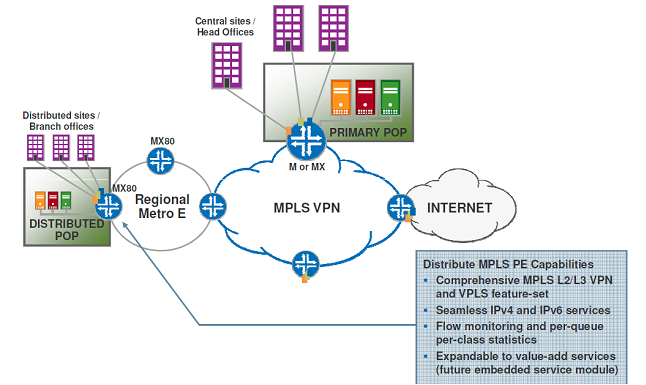

Модель «распределенного» MPLS PE

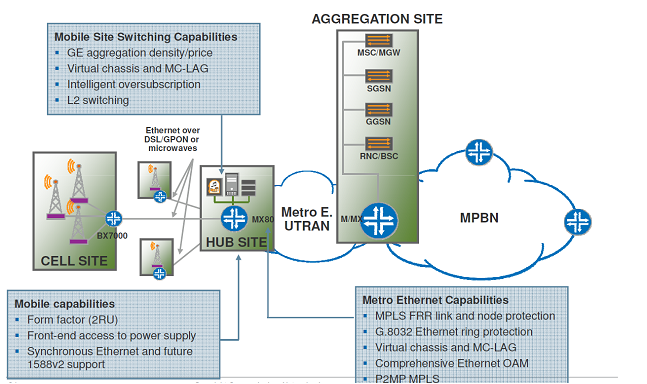

MX80 для построенияMobile Ethernet Backhaul
В конфигурации MX80 доступны такие варианты MICкарт:
MODEL NUMBER | DESCRIPTION |
MIC-3D-20GE-SFP | 20 портов 10/100/1000 Ethernet с поддержкой SFP модулей |
MIC-3D-2XGE-XFP | 2 порта 10GbE |
MIC-3D-40GE-TX
| 40 фиксированных портов 10/100/1000 Ethernet |
Характеристики | |
---|---|
Размер таблицы маршрутизации IPv4 | 4000000 |
Модульные блоки питания маршрутизатора | Да |
Тип устройства | Шасси |
Поддерживаемый тип интерфейсов маршрутизатора | Интерфейсы 10GBase-X SFP+ Интерфейсы 10/100/1000Base-T |
Производительность маршрутизатора Gbps | 80 |
Функционал BRAS | да |
Функционал CG-NAT | да |
