Коммутаторы CloudEngine для сетей ЦОД
Высокопроизводительные и надежные сетевые коммутаторы CloudEngine обеспечивают низкую задержку и простоту управления ЦОД на основе флеш-систем хранения за счет современной аппаратной конструкции и портов высокой плотности с передачей в нисходящем направлении 10/25/50/100 GE и в восходящем направлении 100/200/400 GE.
Направление воздушного потока гибко регулируется в зависимости от схемы размещения в аппаратном зале. Уникальный алгоритм iLossless повышает эффективность работы памяти Non-Volatile Memory express (NVMe), что позволяет полностью использовать потенциал СХД all-flash. Архитектура на базе протокола NVMe Over Fabric+ (NOF+) позволяет автоматически настраивать и подключать устройства хранения, визуализирует каналы и производительность сети в сквозном режиме.
*

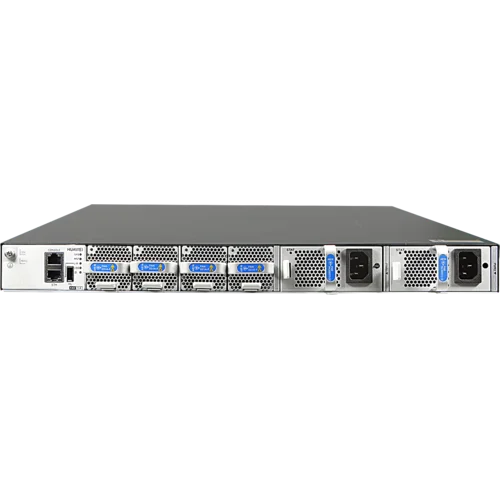

1. Точка заземления | 2. Серийный номер оборудования (ESN) |
3. Консольный порт |
4. Порт управления |
5. USB порт | 6. Модуль вентилятора 1 |
7. Модуль вентилятора 2 | 8. Модуль вентилятора 3 |
9. Модуль вентилятора 4 | 10. Блок питания 1 |
11. Блок питания 2 | 12. 48*10G SFP+ |
13. 6*40GE/100GE QSFP28 | 14. Место для установки крепления со стороны портов |
15. Место для установки крепления в центральной части шасси | 16. Точка заземления |
17. Место для установки крепления со стороны модулей питания и вентиляторов | - |
* На схеме изображен коммутатор с модулями "port-side exhaust"
Тип коммутатора | |
---|---|
Тип коммутатора | Управляемый L3 |
Интерфейсы | |
Тип основных портов | 10GigabitEthernet SFP+ |
Интерфейсы 10GBase-X SFP+ | 48 |
Интерфейсы 100GBase-X | 6 |
Интерфейсы для стекирования | Uplink ports |
Консольный порт | RJ-45 |
Management порт | 1000BaseT |
Количество основных портов | 54 |
Тип Uplink портов | 100GigabitEthernet QSFP28 |
Питание | |
Напряжение питания | 100-240 VAC |
Блоки питания | Резервируемые |
Допустимое напряжение питания | 100-240V AC |
Hot Swap блоки питания | Да |
L2 функционал | |
Поддержка стекирования | Да |
Количество VLAN | 4094 |
Размер таблицы MAC адресов | 256000 |
Количество правил ACL | 15000 |
Протоколы L2 резервирования | MSTP; MLAG |
Multicast | IGMP, Multicast VLAN, IGMP snooping |
QoS | Да |
Количество multicast групп | 32000 |
L3 функционал | |
Размер таблицы маршрутизации | 256000 |
Протоколы маршрутизации | VRRP; IS-IS; Static route; BGP; OSPF |
Поддержка MPLS | Да |
Управление и мониторинг | |
Управление и мониторинг | CLI |
Физические характеристики | |
Диапазон рабочих температур, °C | от 0 до 40 |
Система охлаждения | Активная |
Встроенная грозозащита на портах | 6kV |
Характеристики | |
Функция изоляции портов | Да |
Тип 10G интерфеса | SFP+ |
Размещение | Монтируемые в стойку |
Комплект поставки | |
Комплект поставки | - Коммутатор - 2 блока питания AC 600W - Крепления - Лицензия Foundation |
