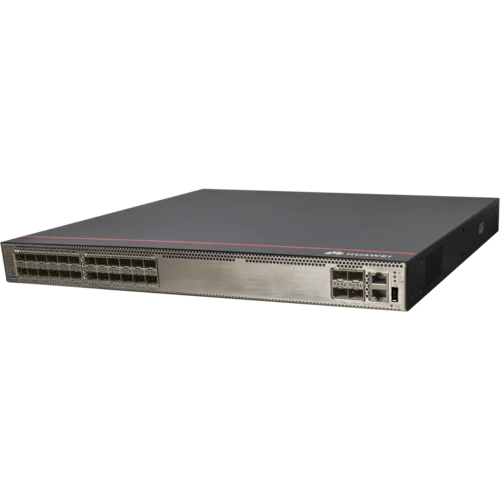

Коммутаторы серии CloudEngine S5736-S — это стандартные полностью оптические коммутаторы GE следующего поколения с 24 оптическими downlink-портами и четырьмя uplink-портами 10 GE.
В основе серии лежит высокопроизводительная платформа нового поколения и универсальная платформа маршрутизации Huawei — Versatile Routing Platform (VRP). CloudEngine S5736-S отличаются передовыми характеристиками: улучшенной функциональностью уровня 3, упрощенными средствами эксплуатации и техобслуживания, гибкими методами организации сети Ethernet и проверенными функциями IPv6. Данные коммутаторы могут использоваться в качестве коммутаторов доступа или агрегации в кампусных сетях или в качестве коммутаторов доступа в городских сетях (MAN) или сетях центров обработки данных.

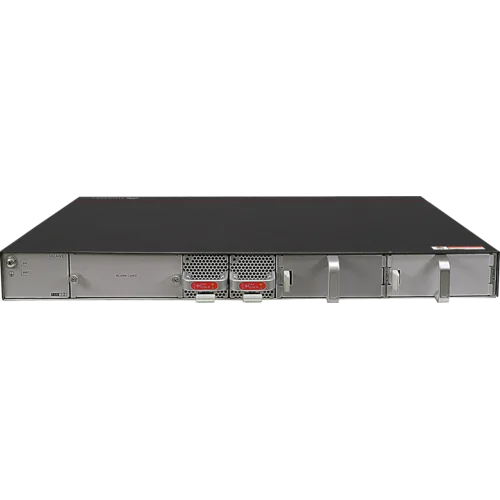

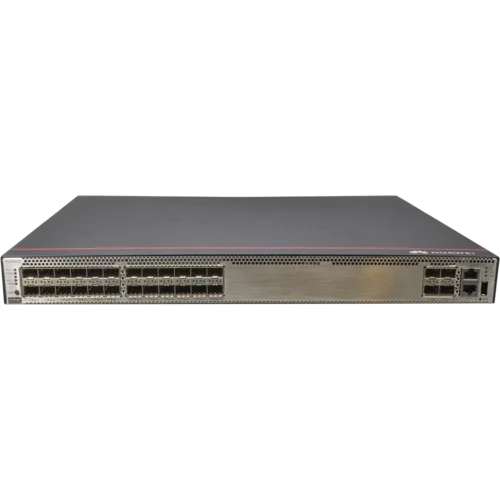

| 1. 24*1GE SFP | 2. 4*1/10GE SFP+ |
| 3. Консольный порт | 4. Порту управления |
| 5. USB порт | 6. Кнопка сброса конфигурации |
| 7. Точка заземления | 8. Слот для модуля расширения |
| 9. Модуль вентилятора 1 | 10. Модуль вентилятора 2 |
| 11. Блок питания 1 | 12. Блок питания 2 |
| Тип коммутатора | |
|---|---|
| Тип коммутатора | Управляемый L3 |
| Интерфейсы | |
| Тип основных портов | GigabitEthernet SFP |
| Интерфейсы 1000BaseX SFP | 24 |
| Интерфейсы 10GBase-X SFP+ | 4 |
| Интерфейсы для стекирования | iStack |
| Консольный порт | RJ-45 |
| Management порт | 1000BaseT |
| Количество основных портов | 28 |
| Тип Uplink портов | 10GigabitEthernet SFP+ |
| Питание | |
| Напряжение питания | 48-60V DC; 110-220V AC |
| Hot Swap блоки питания | Да |
| L2 функционал | |
| Поддержка стекирования | Да |
| Количество VLAN | 4094 |
| Размер таблицы MAC адресов | 32000 |
| Количество правил ACL | 1000 |
| Протоколы L2 резервирования | ERPS; SEP; MSTP; RSTP; STP |
| Multicast | IGMPv1, v2, v3, PIM, MSDP RPF |
| QoS | Да |
| Количество multicast групп | 1500 |
| L3 функционал | |
| Размер таблицы маршрутизации | 8000 |
| Размер таблицы ARP | 20000 |
| Протоколы маршрутизации | PIM-DM; VRRP; PIM-SM; PIM; BGP; OSPF; RIP; Static route |
| Физические характеристики | |
| Диапазон рабочих температур, °C | от 0 до 70 |
| Система охлаждения | Активная |
| Общие | |
| Функция изоляции портов | Да |
| Тип 10G интерфеса | SFP+ |
| Размещение | Монтируемые в стойку |
| Комплект поставки | |
| Комплект поставки | Коммутатор S5736-S24S4XC; два блока питания PAC150S12; крепление в стойку |
