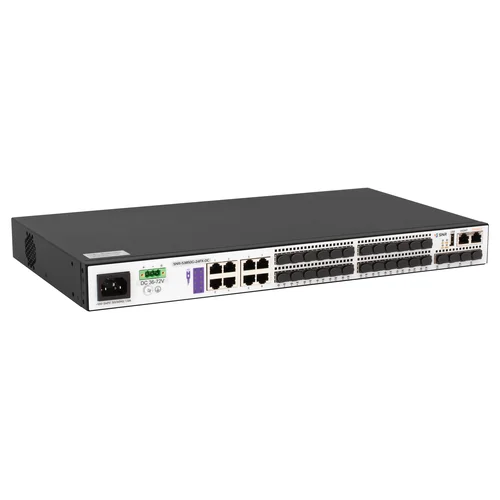

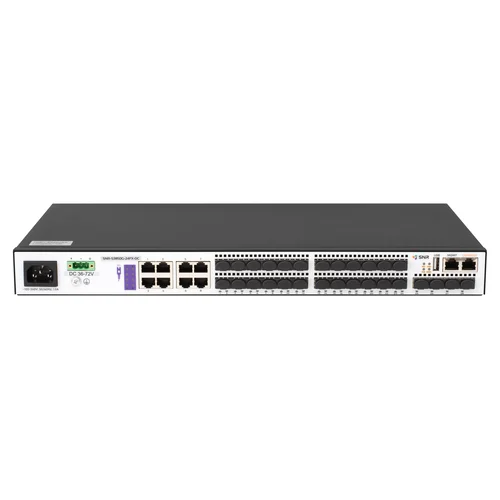

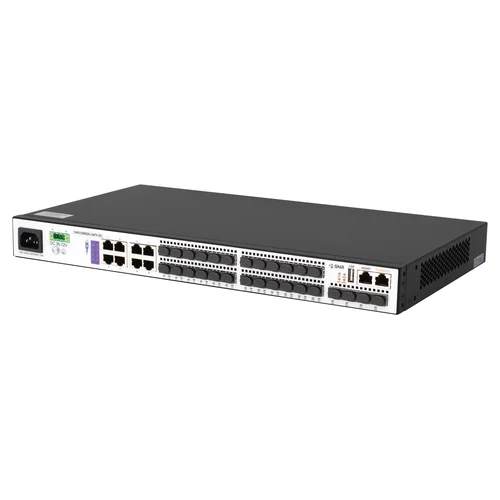

Управляемый гигабитный L3-коммутатор SNR-S3850G-24FX-DC предназначен для использования на уровне агрегации в сетях операторов связи и корпоративных клиентов. Коммутатор оснащен 16 портами 100/1000Base-X, 8 портами Combo 10/100/1000Base-T|100/1000Base-X SFP и 4 портами 1/10G SFP+. Реализована поддержка динамической маршрутизации (RIPv1/v2, OSPFv2/v3, BGPv4+) до 11K IPv4 и 3K IPv6 маршрутов, что значительно больше чем у коммутаторов серии S2995. Также поддерживается до 4096 multicast групп, 16K MAC, 1024 SVI интерфейсов.
Коммутаторы можно объединить в стек по технологии VSF High Availability (HA). Данная технология позволяет в случае аварии оперативно перехватить управление стеком без перезагрузки. Стекирование возможно организовать только между одинаковыми моделями одной серии.
Для организации отказоустойчивых сетей реализована поддержка стандартных протоколов STP/RSTP/MSTP, а также ERPS (G.8032). Также реализована возможность виртуального тестирования медного кабеля для определения типа и места неисправности. На коммутаторе поддерживается комплескный функционал безопасности, управление многоадресной рассылкой и гибкие политики обслуживания QoS, что позволяет сконфигурировать стабильную сеть под любые задачи.
SNR-S3850G-24FX-DC имеет встроенный блок питания 90-264V AC, а также разъем 36-72V DC для подключения источника бесперебойного питания.
Основные особенности:
-1/10G SFP+ Uplink-порты;
-Динамическая маршрутизация до 11K IPv4 и 3K IPv6;
-Поддержка стекирования VSF HA;
-Резервирование питания;
-Встроенная грозозащита на всех медных портах;
-Cisco-like CLI и стандартный SNR Private MIB;
-Поддержка QinQ Port-based/Selective;
-Поддержка IPv6/Dualstack IPv4/IPv6;
-Функционал для управления многоадресной рассылкой (multicast) L2/L3;
-QoS, поддержка 8 аппаратных очередей на порт.
Основные технические характеристики | |
Интерфейсы | 16 x 100/1000BaseX SFP 8 x Combo 10/100/1000BaseT | 100/1000BaseX SFP 4 x 1/10G SFP+ |
Консольный порт | RJ45 |
Management порт | 1 x 10/100/1000Mbps RJ45 |
USB | USB 2.0 |
Коммутационная матрица | 128Gbps |
Скорость пересылки пакетов | 95Mpps |
Размер Jumbo | 10K |
Размер таблицы MAC-адресов | 16K |
Количество VLAN | 4K |
Размер таблицы ARP | 4K |
Количество IP интерфейсов | 1K |
Размер таблицы маршрутизации | 13K |
Объем оперативной памяти | 512MB |
Объем Flash-памяти | Flash 32MB Nand Flash 128MB |
Физические параметры | |
Входное напряжение | AC: 100~240VAC, 50~60Hz DC: 18-68V, не может работать с positive ground system. |
Максимальная потребляемая мощность | 60 Ватт |
Размеры (Ш х В х Г) | 440 x 44 x 240 мм |
Вес | 4 кг. |
Система охлаждения | Активная |
Диапазон рабочих температур | 0 ~ 50 ℃ |
Диапазон температур хранения | -40 ~ 70 ℃ |
Допустимая влажность | 5% ~ 95%, без конденсата |
Встроенная грозозащита на портах | до 4 киловольт |
Электромагнитная безопасность | CE, RoHS |
Безопасность | CB, cUL, LVD |
L2 функционал | |
Функционал работы с MAC-адресами | Ограничение максимального количества MAC-адресов на порт Статические МАС адреса MAC-notification Отключение mac-learning на порту/VLAN Blackhole MAC |
Контроль потока | Flow Control HOL |
Агрегирование каналов | LACP 802.3ad Максимум 128 групп, до 8 портов в группе |
Spanning Tree | 802.1d STP 802.1w RSTP 802.1s MSTP Multi-process STP, 32 instances Root Guard, BPDU Guard, BPDU Tunnel |
Loopback Detection | Per-port Per-port-per-vlan Action shutdown/block |
VLAN | Максимум 4094 VLAN 802.1q VLAN VLAN на основе порта VLAN на основе MAC-адреса VLAN на основе протокола Voice VLAN Private VLAN Multicast VLAN Super VLAN VLAN Trunking VLAN Translation GVRP |
Q-in-Q | Port-Based QinQ Selective QinQ |
PPPoE | PPPoE Intermediate agent |
Зеркалирование портов | SPAN, RSPAN, ERSPAN Поддержка 7 групп зеркалирования Режимы: 1:1, N:1, Flow-based (ACL), Remote VLAN, Reflector Port |
Технологии защиты кольцевых топологий | ERPS ITU-T G.8032 MRRP FastLink ULPP ULSM |
L3 функционал | |
Поддерживаемые протоколы маршрутизации | Статическая маршрутизация Маршрутизация на основе политик (PBR) RIPv1/v2 OSPFv2/v3 BGPv4+ |
ECMP | До 8 равноценных маршрутов |
Протоколы резервирования | VRRP |
Сигнализация | BFD |
Туннелирование | GRE |
IPv6 | |
IPv6 | ICMPv6 ND DNSv6 |
Маршрутизация IPv6 | Статическая маршрутизация IPv6 PBR RIPng OSPFv3 BGPv4+ |
IPv6 туннелирование | GRE 6to4 ISATAP |
Multicast | |
Количество IGMP групп | 2K |
Количество PIM маршрутов | 1K |
IGMP Snooping | IGMP v1/v2/v3 Snooping IGMP Snooping Immediately Leave IGMP Snooping Querier IGMP Snooping Radius Authentication |
MLD Snooping | MLD v1/v2 Snooping Поддержка 1024 групп MLD Snooping Immediately Leave MLD Snooping Querier |
Управление потоками/подписками | Multicast VLAN Registration (MVR) Multicast Source/Destination Control Multicast Policy Ограничение максимального количества подписок |
Маршрутизация потоков | IGMP Proxy DVMRP PIM-DM / PIM-SM / PIM-SSM Anycast RP MSDP |
Качество обслуживания (QoS) | |
Количество очередей на порт | 8 |
Управление полосой пропускания | in и out с шагом 8Kbps на порт/Vlan |
Механизмы обработки очередей | Strict Priority WDRR |
СoS на основе | Порта коммутатора VLAN ID Очереди приоритетов 802.1p ACL (L2-L4) |
Перемаркировка | COS DSCP |
Списки контроля доступа (ACL) | |
Количество правил ACL | 3K |
Применение ACL | На порт На Vlan |
Фильтрация ACL на основе | Порта коммутатора VLAN ID Приоритета 802.1p MAC-адреса EtherType IPv4/IPv6-адреса Класса трафика IPv6 Метки потока IPv6 TOS DSCP IP Precedence Типа протокола Номера порта TCP/UDP Флагов TCP ACL на основе времени CPU Interface Filtering Содержимого пакета, определяемого пользователем (userdefined acl) |
Статистика ACL | поддерживается |
DHCP | |
DHCP Server | IPv4/IPv6 |
DHCP Relay | IPv4/IPv6 Option 37/82 |
Безопасность | |
SSH | SSHv1/v2 |
SSL | SSLv1/v2/v3 |
Безопасность портов | MAC binding MAC filter Ограничение количества МАС-адресов на порту Ограничение Broadcast/Multicast/Unicast пакетов на порту по pps/Kbps c шагом 1pps/1Kbps Access Management (IP-MAC-PortBinding) Port Security Изоляция портов |
Безопасность ARP | ARP-Guard ARP Binding ARP Limit Anti-ARP-Scan Dynamic ARP inspection (DAI) |
Безопасность DHCP | DHCP Snooping/Option 82 DHCP User Control |
Безопасность IPv6 | DHCPv6 Snooping/Option 37 RA Snooping ND Snooping SAVI |
Защита CPU | Настраиваемое ограничение pps по протоколам |
AAA | |
Поддерживаемые протоколы | RADIUS, TACACS+ |
Авторизация и аутентификация пользователей | 802.1x - Управление доступом на основе узла - Управление доступа на основе порта - Динамическое назначение VLAN - Гостевой VLAN - Auto VLAN MAC Authentication Bypass (MAB) |
Учетные записи | Управление учетными записями по протоколам RADIUS, TACACS+ До 15 уровней привелегий пользователей |
Управление | |
Управление и мониторинг | Web-интерфейс (IPv4/IPv6) Интерфейс командной строки (CLI) (telnet/SSH) Telnet-сервер/клиент (IPv4/IPv6) DNS-клиент TFTP сервер/клиент FTP-сервер/клиент SNMP v1/v2/v3 SNMP Traps RMON: Поддержка групп 1, 2, 3, 9 IPFIX sFlow Bootp/DHCP клиент Автозагрузка конфигурации NTP/SNTP Отладочные команды (debug) Восстановление пароля Шифрование пароля Ping/Traceroute Резервное копирование и восстановление настроек Поддержка нескольких версий ПО, нескольких конфгурационных файлов Multiple IP Interface |
LLDP | LLDP 802.1ab LLDP-MED |
Логирование | Логирование на ОЗУ Логировние на Flash Логирование на Syslog сервер Настройка уровня логирования Логирование введенных команд |
OAM | Диагностика кабельной линии (VCT) Digital Diagnostic Monitor (DDM) Обнаружение однонаправленного линка (UDLD) OAM EFM |
Стекирование | |
Стекирование | Стекирование через интерфейсы SFP+ Пропускная способность стекового линка до 40Gbps До 4 коммутаторов в стеке |
Тип коммутатора | |
---|---|
Тип коммутатора | Управляемый L3 |
Интерфейсы | |
Тип основных портов | GigabitEthernet SFP |
Интерфейсы 10/100/1000BaseT | 8 |
Интерфейсы 1000BaseX SFP | 24 |
Из них комбо 10/100/1000BaseT | 1000BaseX SFP | 8 |
Интерфейсы 10GBase-X SFP+ | 4 |
Интерфейсы для стекирования | Встроенные 10G SFP+ |
Management порт | 1000BaseT |
Количество основных портов | 24 |
Тип Uplink портов | 10GigabitEthernet SFP+ |
Питание | |
Напряжение питания | 48V DC; ~220V AC |
Блоки питания | Встроенные |
L2 функционал | |
Поддержка стекирования | Да |
Количество VLAN | 4094 |
Размер таблицы MAC адресов | 16000 |
Количество правил ACL | 3000 |
Протоколы L2 резервирования | STP; RSTP; MSTP; ERPS; MRPP |
Агрегирование портов | LACP 802.3ad, статическое, максимум 128 групп, до 8 портов в группе |
Multicast | IGMP v1/v2/v3 Snooping, MVR, Fast-leave, Multicast Filter |
QoS | 8 очередей, SP, WRR, SP+WRR, DWRR, SP+DWRR |
Количество multicast групп | 4096 |
L3 функционал | |
Размер таблицы маршрутизации | 13000 |
Размер таблицы ARP | 4000 |
Протоколы маршрутизации | BGP; PIM; MSDP; OSPF; RIP |
Управление и мониторинг | |
Управление и мониторинг | Web-интерфейс (IPv4/IPv6); Интерфейс командной строки (CLI) (Telnet/SSH); Telnet-сервер/клиент (IPv4/IPv6); TFTP сервер/клиент; FTP-сервер/клиент; SNMP v1/v2/v3; SNMP Traps; RMON: Поддержка групп 1, 2, 3, 9; BootP/DHCP клиент; Автозагрузка конфигурации; NTP/SNTP; DHCP сервер; DHCP Relay; DHCP Relay Option 82; PPPoE Intermediate agent; Отладочные команды (debug); Восстановление пароля; Шифрование пароля; Ping/Traceroute; Резервное копирование и восстановление настроек; Поддержка нескольких версий ПО; Поддержка нескольких конфигурационных файлов; Multiple IP Interface |
Физические характеристики | |
Диапазон рабочих температур, °C | от 0 до 50 |
Система охлаждения | Активная |
Встроенная грозозащита на портах | 4kV |
Размеры, мм | 440 x 44 x 240 |
Комплект поставки | |

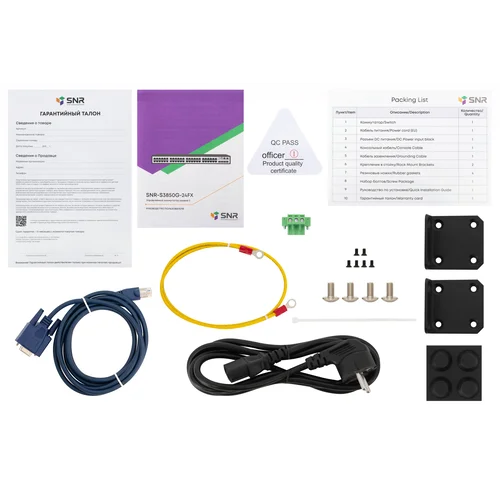

Комплект поставки | Коммутатор; Кабель питания; Разъем DC питания; Консольный кабель; Кабель заземления; Крепления в стойку (2 шт.); Резиновые ножки (4 шт.); Набор болтов; Руководство по установке; Гарантийный талон. |
Общие | |
Размещение | Монтируемые в стойку |
