В комплект входит:
- Модуль аплинка N9K-M12PQ - 1 шт.
- Функционал Enterprise Services Package (лицензия N93-LAN1K9)
- Блок питания AC N9K-PAC-650W (Port Side Intake) или N9K-PAC-650W-B (Port Side Exhaust) - 2 шт.
- Блок вентиляторов N9K-C9300-FAN2 (Port Side Intake) или N9K-C9300-FAN2-B (Port Side Exhaust) - 3 шт.
Модель блоков питания и вентиляторов уточняйте у менеджера.
Крепления в стойку и дополнительные лицензии в комплект не входят!
Обзор продукта

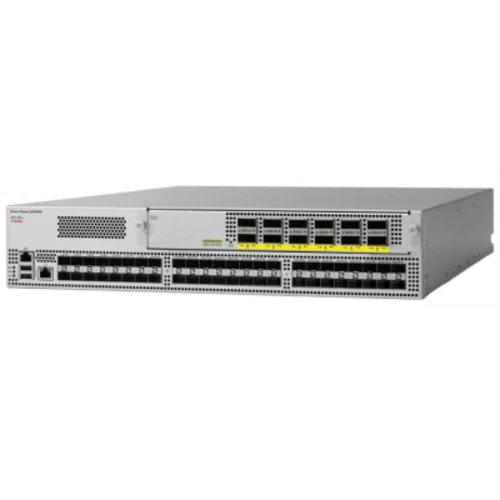

Коммутатор Cisco Nexus® N9K-C9396PX - это высокопроизводительный коммутатор Ethernet, который входит в семейство коммутаторов Cisco Nexus серии 9300.
Платформа Cisco Nexus 9300 состоит из коммутаторов с фиксированными портами, предназначенных для развертывания в верхней части стойки (ToR) и в середине стойки (MoR) в центрах обработки данных, которые поддерживают корпоративные приложения, хостинг для поставщиков услуг и среды облачных вычислений. Это неблокирующие 10 и 40 гигабитные Ethernet-коммутаторы уровня 2 и 3 со скоростью передачи данных до 2,56 Тбит/с (Tbps).
Платформа Cisco Nexus 9300 представляет собой универсальную платформу коммутации, которая превосходно подходит для архитектуры Leaf-and-spine, а также поддерживает Cisco Nexus 2000 серии Fabric Extenders, что делает ее идеальным решением при построении центров обработки данных с коммутаторами, которые могут работать как коммутаторы уровня ToR и как коммутаторы уровня доступа MoR и EoR, развернутые с использованием или без технологии Cisco Fabric Extender, так и в качестве конечных коммутаторов в горизонтально масштабируемой архитектуре Leaf-and-spine.
Основные особенности:

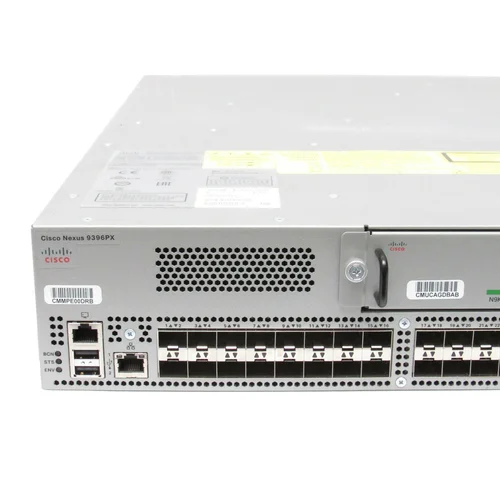

- 48 портов 1/10 Гбит/с SFP+
- аплинк 12 портов 40 Гбит/с QSFP+ (порты не поддерживают режим 4 x 10 Гбит/с, но могут быть конвертированы в 1 порт 10 Гбит/с с помощью адаптера QSFP-to-SFP (QSA)),
- возможность установки модуля аплинк c 4 портами 100 Гбит/с (N9K-M4PC-CFP2, модуль предоставляет 5 MB дополнительного буферного пространства для каждого порта)
- Пропускная способность 1.92 Тбит/с
- Передача до 1500 миллионов пакетов в секунду (mpps)
- Таблица MAC 96000
- Буфер 52 MB
- CPU Dual-core 2.5-GHz x86
- SSD 64 GB
- Память DRAM 16 GB

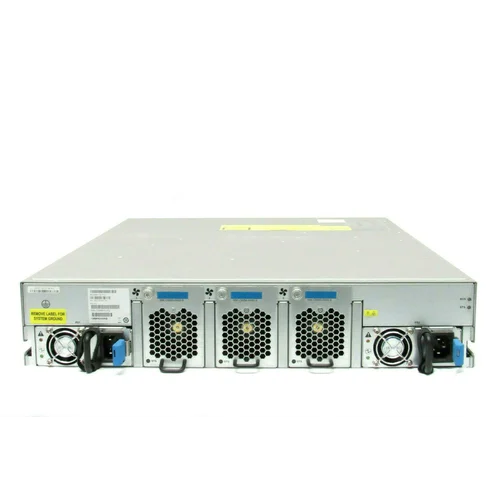

- 2 блока питания (AC или DC)
- 3 блока вентиляторов
- Прямое (Port-side exhaust) и обратное (Port-side intake) охлаждение
- Низкое энергопотребление
- Неблокируемая L2/L3 коммутация
- Низкая задержка коммутации, менее 2 мкс
- Поддержика Cisco Nexus 2000 серии Fabric Extenders
Тип коммутатора | |
---|---|
Тип коммутатора | Управляемый L2 |
Линейка Cisco | Nexus 9000 |
Интерфейсы | |
Тип основных портов | 10GigabitEthernet SFP+ |
Интерфейсы 1000BaseX SFP | 48 |
Интерфейсы 40GBase-X | 12 |
Консольный порт | RJ45 |
Количество основных портов | 48 |
Тип Uplink портов | 40GigabitEthernet QSFP+ |
Питание | |
Напряжение питания | ~220V AC |
Допустимое напряжение питания | 100-240V AC |
L2 функционал | |
Количество VLAN | 4096 |
Размер таблицы MAC адресов | 96000 |
Количество правил ACL | 4000 |
Агрегирование портов | LACP |
Характеристики | |
Размещение | Монтируемые в стойку |
