SNR-SFPWriter: FAQ

SNR-SFPWriter



Предназначен для внесения изменений в EEPROM оптических модулей SNR в форм-факторах SFP и SFP+.

Возможность перепрограммирования модулей сторонних производителей не гарантируется, но и не исключается в случае если Вам известен ключ, для снятия программного ограничения на перезапись и нет прочих ограничений или каких-то иных особенностей.

Коротко о том, какие таблицы EEPROM следует прошивать и какая информация в них содержится.

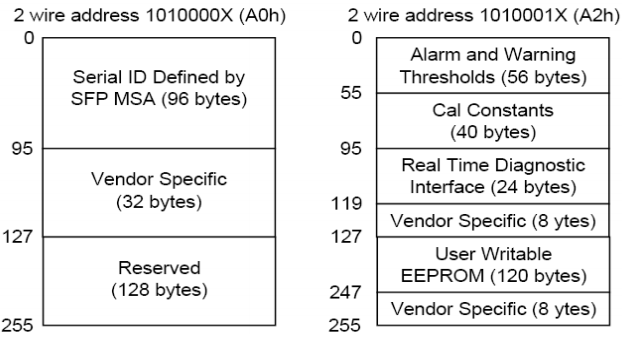

Как представлено на изображении выше, внутренняя память SFP/SFP+ трансиверов SNR имеет 2 таблицы A0 и A2. Кроме того принято делить таблицы на подтаблицы. Таблицу A0 с 0 по 127 байт называется A0 Нижняя (low), с 128 по 255 - A0 Верхняя (high). Таблица A2 с 0 по 127 байт называется A2 Нижняя (low), с 128 по 255 - A2 Верхняя (high).

Как правило таблица A0 нижняя перепрограммируется всегда, A0 верхняя перепрограммируется в случае если в модуле “эталоне” нет DDMI и есть какие-либо специфичные данные от производителя в таблице A0 верхняя.

Таблица A2 нижняя обычно не перепрограммируется, так как в ней содержатся корректировочные значения для правильной работы функции DDMI. Если таблица будет перезаписана, а исходные данные данные предварительно не сохранены, то восстановить корректную работу DDM будет невозможно.

Таблица A2 верхняя перепрограммируется в случае если в модулях есть DDMI и в модуле “эталоне” данная таблица заполнена специфичной информацией от вендора.



Как снять ограничение на перезапись в модулях SNR?

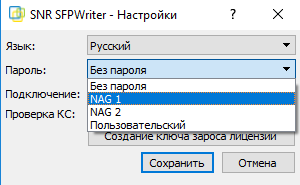

Если после нажатия клавиши запись появляется сообщение о том, что произошла ошибка и есть расхождения в контрольной сумме, то это значит, что данный модуль имеет защиту от перезаписи, снять которую можно с помощью выбора одного из типов пароля в меню Настройки:

Для выбора правильного пароля Вам необходимо определиться с принадлежностью модуля к той или иной партии. Для модулей SNR с S/N, которые начинаются на “SH” необходимо выбирать тип пароля NAG2, для всех остальных - NAG1.

Более подробно ознакомиться с фукнционалом "Комплексного решения по перепрограммированию модулей SFP/SFP+" Вы можете изучив Инструкцию пользователя

Какую информацию можно менять в прошивке для модулей и на что это “влияет”?

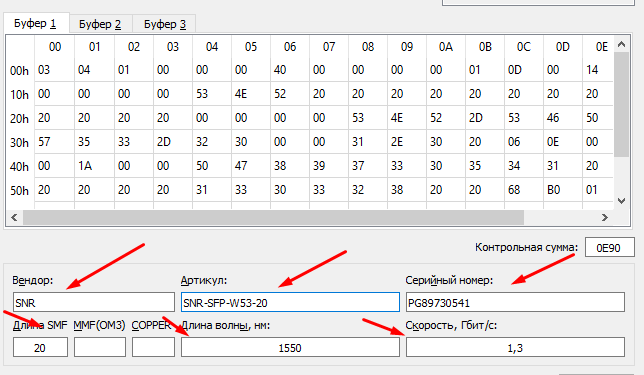

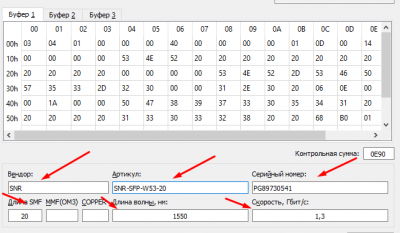

В интерфейсе программы SNR SFPWriter имеется возможность изменения информационных параметров в прошивке модуля. Для этого после чтения прошивки с модуля, укажите необходимые значения в одном из полей:

Следует понимать, что при внесении изменений в прошивку модуля его физические свойства не изменяются. Т.е. основные характеристики, такие как: рабочая длина волны, дальность и др. останутся в соответствии с указанными в документации к этой модели оптического модуля.

Изменения в прошивку влияют лишь на то, как модуль будет определяться в оборудовании, например:

Ethernet1/9 transceiver detail information:

Base information:

 SFP found in this port, manufactured by SNR, on May 16 2017.

 Type is SFP-BX-D.  Serial number is PG89730541.

 Link length is 2000 m for 50um Multi-Mode OM2 Fiber.

 Link length is 2000 m for 62.5um Multi-Mode OM1 Fiber.

 Nominal bit rate is 1000 Mb/s.

 Laser wavelength is 1550 nm.

Brief alarm information: N/A

Detail diagnostic and threshold information: N/A



Следует также учитывать, что некоторые производители сетевого оборудования не допускают каких-либо изменений в прошивках оптических модулей (S/N, производитель, длина волны и др.) и специально ведут валидацию контрольной суммы. После любых изменений в прошивке модуль будет авторизован со статусом unsupported (на примере оборудования Cisco Systems).
