Описание

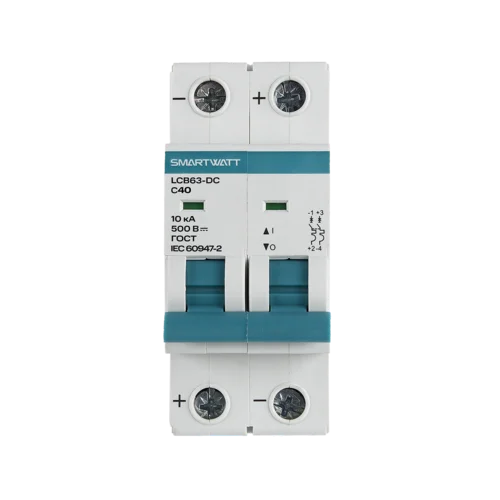

Автоматический модульный выключатель SMARTWATT PDE серии LCB предназначен для защиты электрических цепей постоянного тока от перегрузок и коротких замыканий.
Конструкция выключателя разработана с учетом работы в цепях постоянного тока: дугогасительная камера обеспечивает эффективное гашение электрической дуги, а клеммы имеют маркировку полярности для правильного подключения. Устройство сочетает в себе тепловой и электромагнитный расцепители и предназначено для монтажа на DIN-рейку.
Модульные выключатели серии LCB применяются для защиты аккумуляторных систем, систем ВИЭ, систем оперативного постоянного тока (СОПТ), шкафов управления оперативным током (ШУОТ), систем генераторов DC и многих других.
Продукция соответствует требованиям стандарта ГОСТ IEC 60947-2.
Характеристики
| Общие | |
|---|---|
| Вид товара | Выключатель автоматический модульный |
| Номинальная отключающая способность ,кА | 7,5 |
| Номинальное импульсное напряжение ,кВ | 6 |
| Номинальное напряжение (В) | 500 пост. тока |
| Номинальное напряжение изоляции Ui ,В | 600 |
| Номинальный ток, А. | 40 |
| Общее количество полюсов | 2 |
| Рабочая температура окружающей среды ,град.C | Не выше +40°C |
| Род тока | Постоянный ток (DC) |
| Степень загрязнения (число) | 2 |
| Степень защиты IP | IP20 |
| Характеристика срабатывания | C |
| Предельная отключающая способность ,кА | 10 |
