Описание

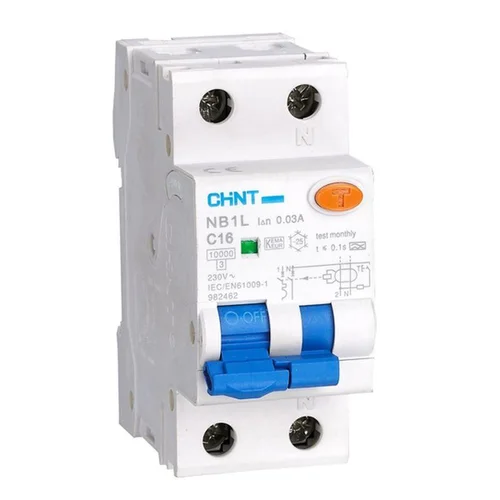

Автоматические выключатели дифференциального тока (АВДТ) серии NB1L применяются в электрических цепях с напряжением до 230 В и частотой 50/60 Гц.Они предназначены для защиты от поражения током и перегрузок, мгновенно разъединяют цепь при малейших повреждениях проводки. Быстродействующий защитный выключатель, реагирующий на дифференциальный ток, со встроенной защитой от сверхтоков, обеспечивают:- в исполнениях с уставками срабатывания 30 и 100 мАзащиту людей от поражения электрическим током припрямом непреднамеренном прикосновении к токоведущимчастям электрооборудования;- в исполнении с уставкой срабатывания 300 мА защиту отпожара из-за возгорания изоляции токоведущих частей;- защиту от перегрузки и короткого замыкания.Выбор класса:АС – защита только от синусоидальных переменных токовутечкиА – как от синусоидальных, так и от пульсирующихпостоянных токов утечки.Кривая В 3-5 ln:Защита цепей от перегрузок и коротких замыканий,защита протяженных кабелей систем электроснабжения сосистемами заземления TN и IT.Кривая С 5-10 ln:Защита цепей от перегрузок и коротких замыканий,защита резистивных и индуктивных нагрузок с низкимимпульсным током.Преимущества:- Высокое качество комплектующих- Быстрый монтаж и надежность крепления- 100% контроль качества сборки- Международные сертификаты качестваУсловия эксплуатации:- Рабочая температура: от -25°C до +40°C- Температура хранения: от -25°C до +70°CРЕКОМЕНДАЦИИ ПО УСТАНОВКЕ:- Установка должна производиться квалифицированными электриками.- Не управляйте выключателем влажными руками.- Не проверяйте сопротивление изоляции между фазой и нейтралью.- Автоматический выключатель не защищает от поражения электрическим током, если одновременно коснуться двух токонесущих проводов.
Характеристики
Общие | |
---|---|
Вид товара | Выключатель автоматический дифференциального тока |
Высота,м | 0.04 |
Номинальная отключающая способность по IEC 60947-2 ,кА | 6 |
Номинальное импульсное напряжение ,кВ | 6 |
Номинальное напряжение (В) | 230 |
Номинальное напряжение изоляции Ui ,В | 500 |
Номинальный ток, А. | 25 |
Рабочая температура окружающей среды ,град.C | -25...40 |
Род тока | Переменный ток (AC) |
Серия | NB1L |
Степень загрязнения (число) | 2 |
Характеристика срабатывания | C |
Частота (Гц) | 50/60 Гц |
Ширина в числах модульных расстояний | 2 |
Ширина,м | 0.08 |
Гарантийный срок | 5 лет |
Степень защиты IP | IP20 |
