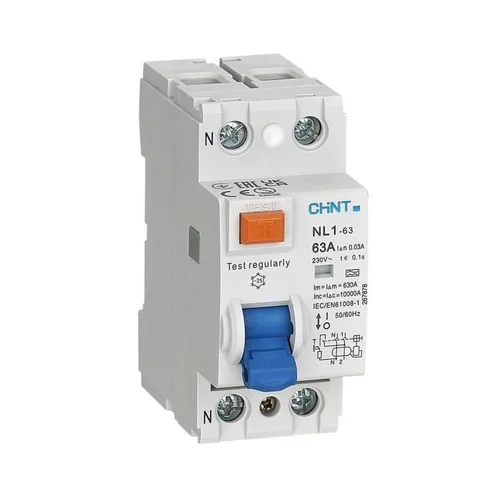

Устройства защитного отключения (УЗО) NL1-63 применяются в электрических цепях с напряжением 240/415 В и частотой 50/60 Гц, с номинальным током до 63А. Они предназначены для защиты людей от поражения электрическим током при случайном непреднамеренном прикосновении к токоведущим частям и защиты электрооборудования от возгорания. Сфера применения модульного устройства защитного отключения NL1-63 охватывает жилищное строительство и промышленные отрасли. Надежность УЗО определяется степенью механической и электрической стойкости. Для данной модели это значение составляет 2 тысячи циклов включения/выключения. Аппарат устанавливается на монтажную рейку. При выборе аппарата стоит учитывать значение тока утечки. Модели 10 мА - для бытовой защиты от тока утечки (ванные комнаты, прачечные и др.). Модели 30 мА - дополнительная защита от прямого контакта. Модели 100 мА - скоординированы с системой заземления для защиты от непрямого контакта. Модели 300 мА - защита и от непрямого контакта, и от опасности пожара в случае возгорания изоляции. Класс селективной защиты: Класс A - Отключение при медленно нарастающих синусоидальных дифференциальных токах Класс AC - Отключение при синусоидальных или импульсных токах, независимо от скорости нарастания (медленно или внезапно) Преимущества: - Высокое качество комплектующих - Быстрый монтаж и надежность крепления - 100% контроль качества сборки - Международные сертификаты качества Условия эксплуатации: - Степень защиты: IP20 - Рабочая температура: от -25°C до +40°C - Температура хранения: от -25°C до +70°C - Уклон монтажной поверхности относительно вертикальной плоскости должен быть не более 5° РЕКОМЕНДАЦИИ ПО УСТАНОВКЕ: - Установка должна производиться квалифицированными электриками. - Не управляйте выключателем влажными руками. - Не проверяйте сопротивление изоляции между фазой и нейтралью. - Автоматический выключатель не защищает от поражения электрическим током, если одновременно коснуться двух токонесущих проводов.
| Характеристики | |
|---|---|
| Вид товара | Устройство защитного отключения (УЗО) |
| Высота,м | 0.04 |
| Глубина монтажа, установки ,мм | 75 |
| Количество полюсов | 2 |
| Номинальное импульсное напряжение ,кВ | 4 |
| Номинальное напряжение (В) | 400 |
| Номинальное напряжение изоляции Ui ,В | 500 |
| Номинальный ток, А. | 25 |
| Рабочая температура окружающей среды ,град.C | -25...40 |
| Серия | NL1 |
| Степень загрязнения (число) | 2 |
| Степень защиты IP | IP20 |
| Частота (Гц) | 50/60 Гц |
| Ширина в числах модульных расстояний | 2 |
| Ширина,м | 0.085 |
| Гарантийный срок | 5 лет |
