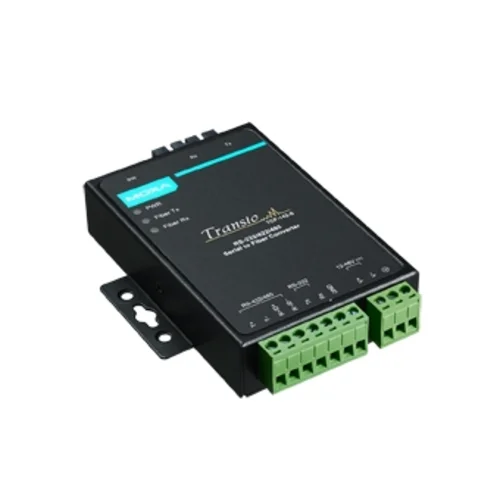

Конвертер TCF-142-M-SC RS-232/422/485 в многомодовое оптоволокно

Входной интерфейс

Тип входного интерфейса RS-232/422/485 

Тип разъема клеммы под винт 

Выходной интерфейс

Тип выходного интерфейса Многомодовое оптоволокно 

Тип разъема Разъем SC 

Параметры последовательной связи

Передаваемые сигналы RS-232: Tx, Rx, GND 

RS-422: TxD+, TxD-, RxD+, RxD-, GND 

RS-485 (2-проводный): Data+, Data-, GND 

RS-485 (4-проводный): TxD+, TxD-, RxD+, RxD-, GND 

Скорость передачи данных, бит/с 50 ~ 921600 

Характеристики оптоволоконного интерфейса Fast Ethernet

Тип оптоволоконного кабеля 50/125 мкм 

62.5/125 мкм 

Дальность передачи по оптоволокну до 5 км 

Длина волны по оптоволокну, нм 850 

Мощность оптического передатчика, дБм -5

Чувствительность оптического приемника, дБм -20

Поддержка кольцевой топологии по оптоволокну Есть 

Требования к электропитанию

Рабочее напряжение 12 ~ 48 В пост. 

Потребление тока 140 мА при 12 В

Разъем электропитания Клемма 

Защита от неверной полярности Есть 

Условия эксплуатации

Рабочая температура, °C 0 ~ +60 

Температура хранения, °C -40 ~ +75 

Рабочая влажность, % 5 ~ 95 

Защита

Защита по току 1.1 А 

Конструктивные свойства

Материал корпуса Металл 

Размеры и вес

Габаритные размеры, мм 67 x 100 x 22

Вес нетто, кг 0.32

Монтаж

Монтаж На DIN-рейку (опционально) 

Настольный/настенный 

Наличие международных сертификатов

Безопасность UL60950-1 

Электромагнитная совместимость (EMI) CISPR 32 

FCC Part 15 Subpart B Class B 

Электромагнитная совместимость (EMS) IEC 61000-4-2 (ESD) 

IEC 61000-4-3 RS 

IEC 61000-4-4 (EFT) 

IEC 61000-4-5 Surge 

IEC 61000-4-6 CS 

IEC 61000-4-8 

Электромагнитная совместимость (EMC) EN 55032/24 

Среднее время наработки на отказ (MTBF), часов 780480

Сертификат соответствия пожарной безопасности ГОСТ Р Есть 

Гарантийный срок

Гарантийный срок 5 лет 

Комплект поставки

Комплект поставки CBL-PJTB-10: Кабель питания 

Краткое руководство пользователя 

Устройство
