Внимание! Модуль снят с производства. Рекомендуемая замена: DMM-1330EC-40
DMM-1000 - это популярная среди операторов телевизионная головная станция производства компании PBI (Китай). Её отличительная особенность - отсутствие внутренней шины обмена данными, то есть каждый установленный модуль работает независимо от других, получая от шасси только электропитание. Широкий выбор функциональных модулей позволяет реализовать любое решение по приёму, обработке и вещанию телевизионных сигналов в сетях кабельного телевидения.

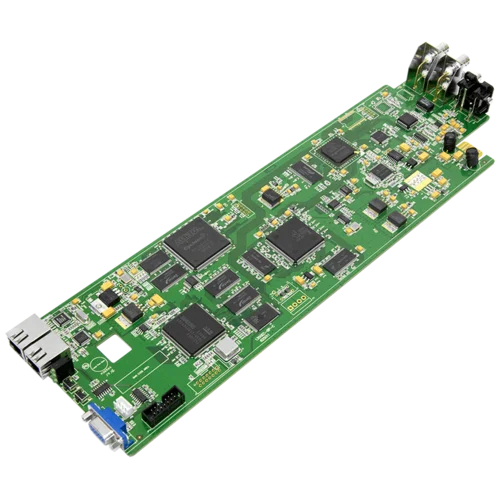

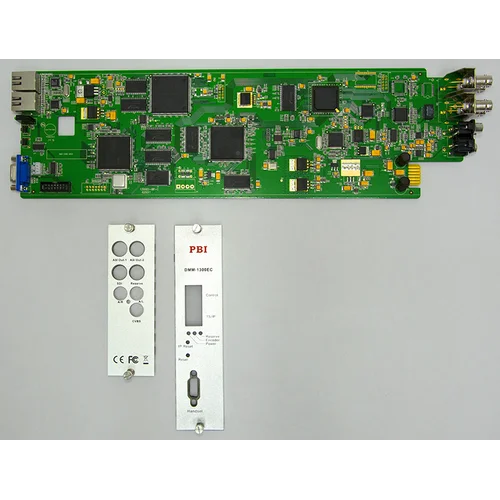

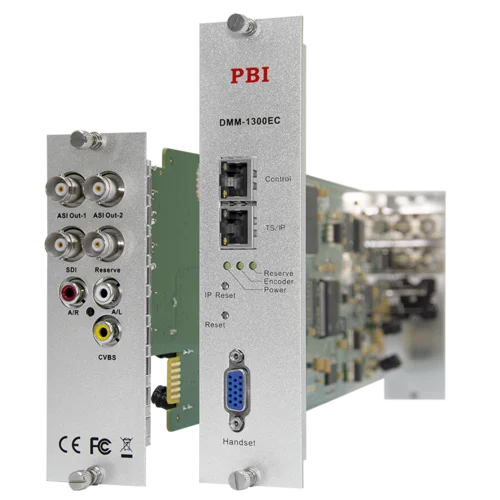

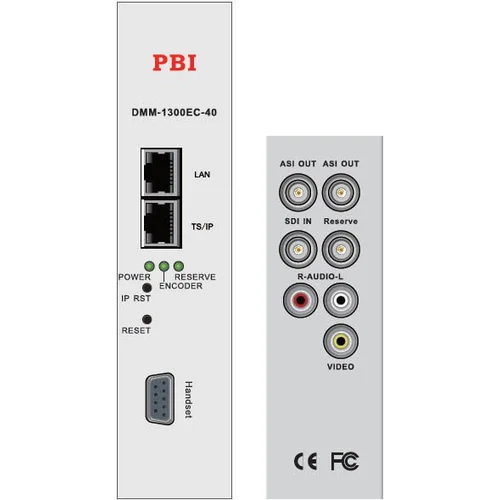

Модуль кодера DMM-1300EC-40 позволяет энкодировать одну программу с разрешением изображения SD кодеком MPEG-2. Входной видеосигнал можно подать на аналоговый вход CVBS либо на цифровой вход SD-SDI, входной аудиосигнал можно подать на разъём RCA. Энкодированный сигнал можно вывести через порты ASI и GbE. Устройство поддерживает редактирование таблиц SDT и NIT. Управление модулем осуществляется через порт Ethernet либо с помощью специального устройства управления.
Технические характеристики:
Энкодирование | |
Стандарт видео | NTSC/PAL/SECAM |
Профиль MPEG-2 | MPEG-2 MP@ML |
Стандарт аудио | MPEG1 Layer1, Layer2 |
Скорость потока на выходе | 1.5 ... 10 Мбит/с |
Частота дискретизации аудио | 32 / 44.1 / 48 кГц |
Скорость аудио потока | 64/128/192/256/384 кбит/с |
Возвратные потери | >15 дБ |
Входные интерфейсы | |
Аудио | RCA стерео, 10 кОм |
SDI аудио | Вложенный в сигнал |
CVBS видео | 1 x RCA, 75 Ом |
SDI видео | 1 x BNC, 75 Ом |
Выходные интерфейсы | |
Тип коннектора, ASI выход | 1 x BNC, 75 Ом |
Длина пакета | 188/204 байт |
Уровень сигнала | 800 мВ ±10% |
Управление | |
Протокол | SNMP |
Etherner коннектор | 2 x RJ45, 10/100M для управления и вывода потока |
D-Sub | 15-pin D-Sub коннектор для программатора |
