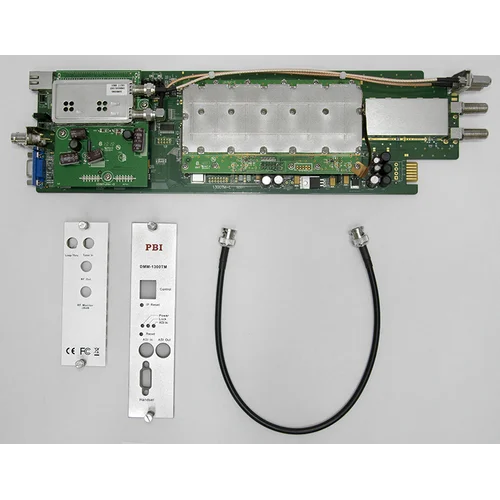

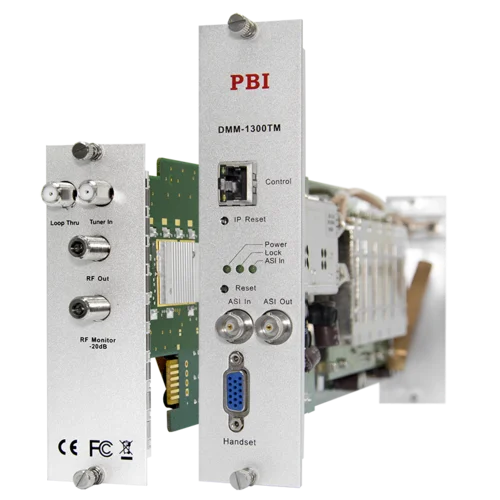

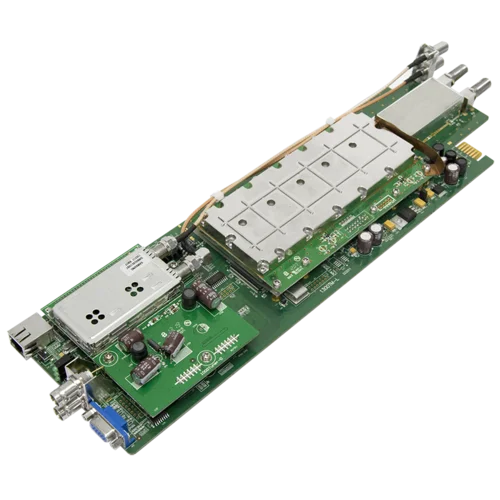

Модуль трансмодулятора QAM DMM-1300TM-S2C для цифровой ГС PBI DMM-1000

Нет отзывов
Нет вопросов
PBI
Артикул:DMM-1300TM-S2C
Код товара: 09539
PBI
Ваша цена (за шт): 86 374 ₽
Параметры заказа:
Описание

DMM-1000 - это популярная среди операторов телевизионная головная станция производства компании PBI (Китай). Её отличительная особенность - отсутствие внутренней шины обмена данными, то есть каждый установленный модуль работает независимо от других, получая от шасси только электропитание. Широкий выбор функциональных модулей позволяет реализовать любое решение по приёму, обработке и вещанию телевизионных сигналов в сетях кабельного телевидения.

Модуль DVB-S/S2 -> QAM трансмодулятора DMM-1300TM-S2C позволяет принять сигнал 1 транспондера DVB-S/S2 и сформировать 1 несущую QAM. Транспортный поток можно также подать через вход ASI. Встроенный ремультиплексор позволяет регенерировать таблицы PSI/SI, редактировать таблицы NIT и SDT, указывать логические номера каналов LCN и выводить сформированный поток на выход ASI. Управление модулем осуществляется через порт Ethernet либо с помощью специального устройства управления.

Технические характеристики:

Вход ASI
Разъем BNC, female, 75 Ом
Формат данных Byte/Burst
Длина пакета 188/204 байт
DVB-S/S2 демодулятор
Диапазон входных частот 950 - 2150 МГц
Входной уровень -25 ... -65 дБм
Входное сопротивление 75 Ом
Входной интерфейс 1 х F female
Символьная скорость 2 - 45 Мсимв/с
Коэффициент сглаживания 0.35
Отношения пунктурирования 1/2, 2/3, 3/4, 5/6, 7/8
Питание LNB 0, 13В, 18В
Тоновый генератор LNB 0/22 кГц
QAM модулятор
Тип модуляции QAM 16/32/64/128/256, J.83 Annex A
QAM 64/256, J.83 Annex B
Скорость выходного потока 3 - 7,2 Мсимв/с
Погрешность измерения амплитуды < 0,3%
Погрешность измерения фазы < 0,3°
Дрожание фазы < 0,5° RMS
MER > 35 дБ
Диапазон частот на выходе 48 - 860 МГц (с шагом 10 кГц)
Выходной уровень 97 - 110 дБмкВ (с шагом 1 дБ)
Отношение сигнал/шум > 55 дБ
Выходной разъем F female, 75 Ом
Выходные возвратные потери > 12 дБ

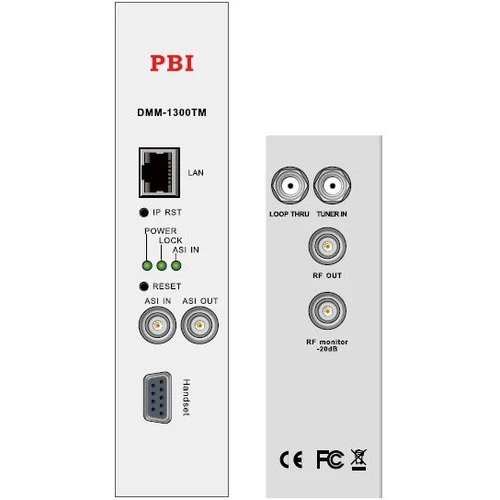

Управление
Ethernet коннектор 1 x RJ45, 10/100M
Протокол SNMP
D-Sub 15-pin D-sub коннектор
Документация и ПО
Документация, руководства и инструкции
