Описание
DCP-3000 - это цифровая головная станция производства компании PBI (Китай). Модульная архитектура позволяет реализовать практически любое решение по приёму, обработке и вещанию телевизионных сигналов в сетях кабельного телевидения. Компактное исполнение и большой выбор функциональных модулей делают DCP-3000 отличным выбором при строительстве небольших и средних сетей КТВ.

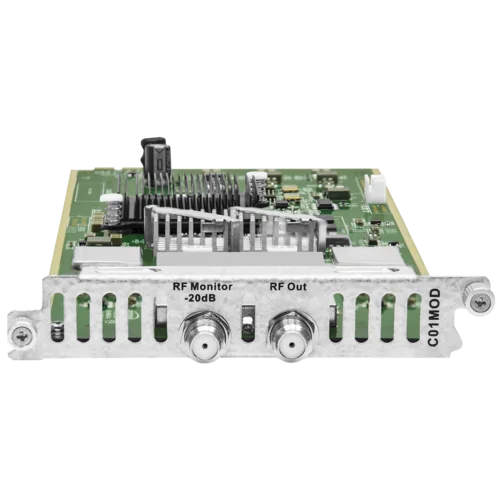

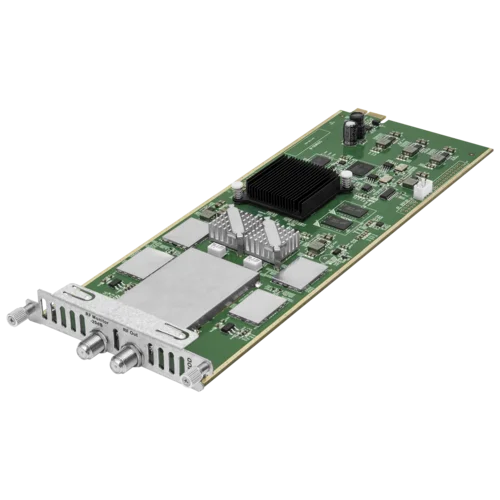

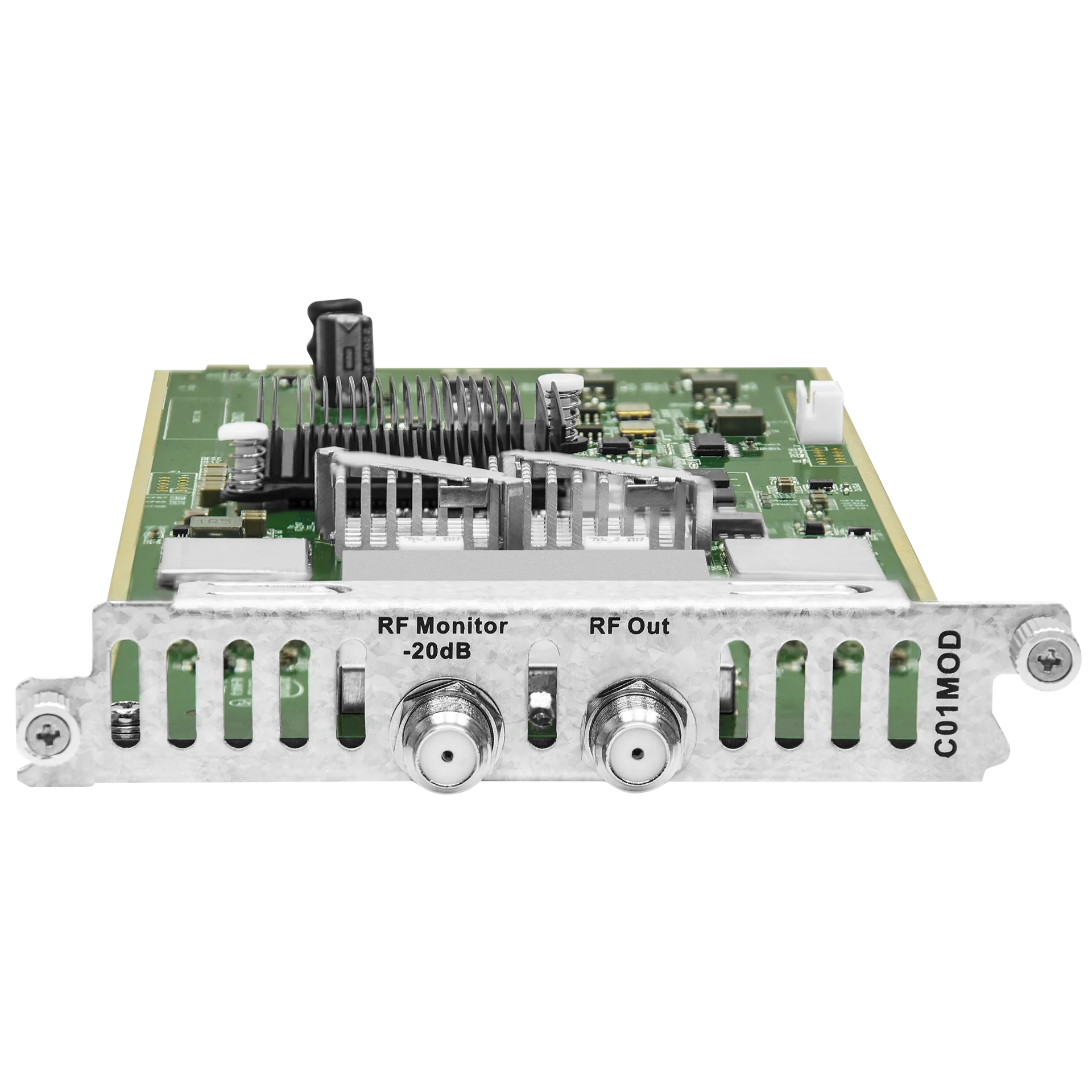

Карта модулятора C01MOD позволяет сформировать 2 группы по 4 смежных QAM несущих (DVB-C) либо 2 несмежные COFDM несущие (DVB-T) в диапазоне 48...1000 МГц.
Технические характеристики:
| Тип ВЧ разъёма | 2 × F female, 75 Ом (1 выход основной, 1 выход тестовый - 20 дБ) |
| Модуляция | QAM либо COFDM (одновременная работа невозможна) |
| Стандарт | ITU-T J.83 Annex A / Annex C |
| Количество и тип несущих | Режим QAM: 8 несущих, две группы каналов по 4 смежных несущих каждая, с шагом 8 МГц Режим COFDM: 2 несмежные (перестраиваемые) несущие |
| Поддерживаемые виды модуляции | Режим QAM: 16/32/64/128/256QAM Режим COFDM: QPSK/16/64QAM |
| Поддерживаемые размеры FFT | 2k / 8k |
| Диапазон частот на выходе | 48...996 МГц (с шагом 1 кГц) |
| Символьная скорость | 2.5...6.99 Мсимв/с |
| Общий уровень мощности выходного сигнала | 88...118 дБмкВ |
| MER | > 38 дБ |
| Подавление побочных гармоник | > 55 дБ |
| Возвратные потери | - 10 дБ |
Характеристики
| Характеристики | |
|---|---|
| Шасси | DCP-3000MF |
Сопутствующие товары
Головные телевизионные станции / Базовый блок головной станции
Головные телевизионные станции / Демодуляторы
Отзывы о товаре
Пока нет ни одного отзыва
Вопросы о товаре1
По дате
Тымнелькот Станислав Вячеславович
25.07.2023, 09:40
Здравствуйте,
-Для сервисов (ТВ программ и т.д.) передаваемых (передаваемых на QAM выход) модулем C01MOD используется IP-вход и ремультиплексер самого шасси DCP-3000MF?
-Получается при использовании модулей C01MOD количество QAM несущих в шасси DCP-3000MF будет не более 16?
Как я понял количество QAM несущих будет ограничиваться количеством отдельных групп ремультиплексера шасси,
Т.к. для каждой QAM несущей будет нужна своя группа ремультиплексера.
NAG
25.07.2023, 09:46
Здравствуйте,
-Для сервисов (ТВ программ и т.д.) передаваемых (передаваемых на QAM выход) модулем C01MOD используется IP-вход и ремультиплексер самого шасси DCP-3000MF?
Да, используется мультиплексор шасси (встроенный на 16 каналов), можно докупить плату расширения P01MS и у вас будет дополнительно еще 32 канала мультиплексора.
Но в шасси не рекомендуется устанавливать больше 4 карт C01MOD (32 несущие)
NAG
25.07.2023, 11:33
Здравствуйте,
-Для сервисов (ТВ программ и т.д.) передаваемых (передаваемых на QAM выход) модулем C01MOD используется IP-вход и ремультиплексер самого шасси DCP-3000MF?
Да, используется мультиплексор шасси (встроенный на 16 каналов), можно докупить плату расширения P01MS и у вас будет дополнительно еще 32 канала мультиплексора.
Но в шасси не рекомендуется устанавливать больше 4 карт C01MOD (32 несущие)
